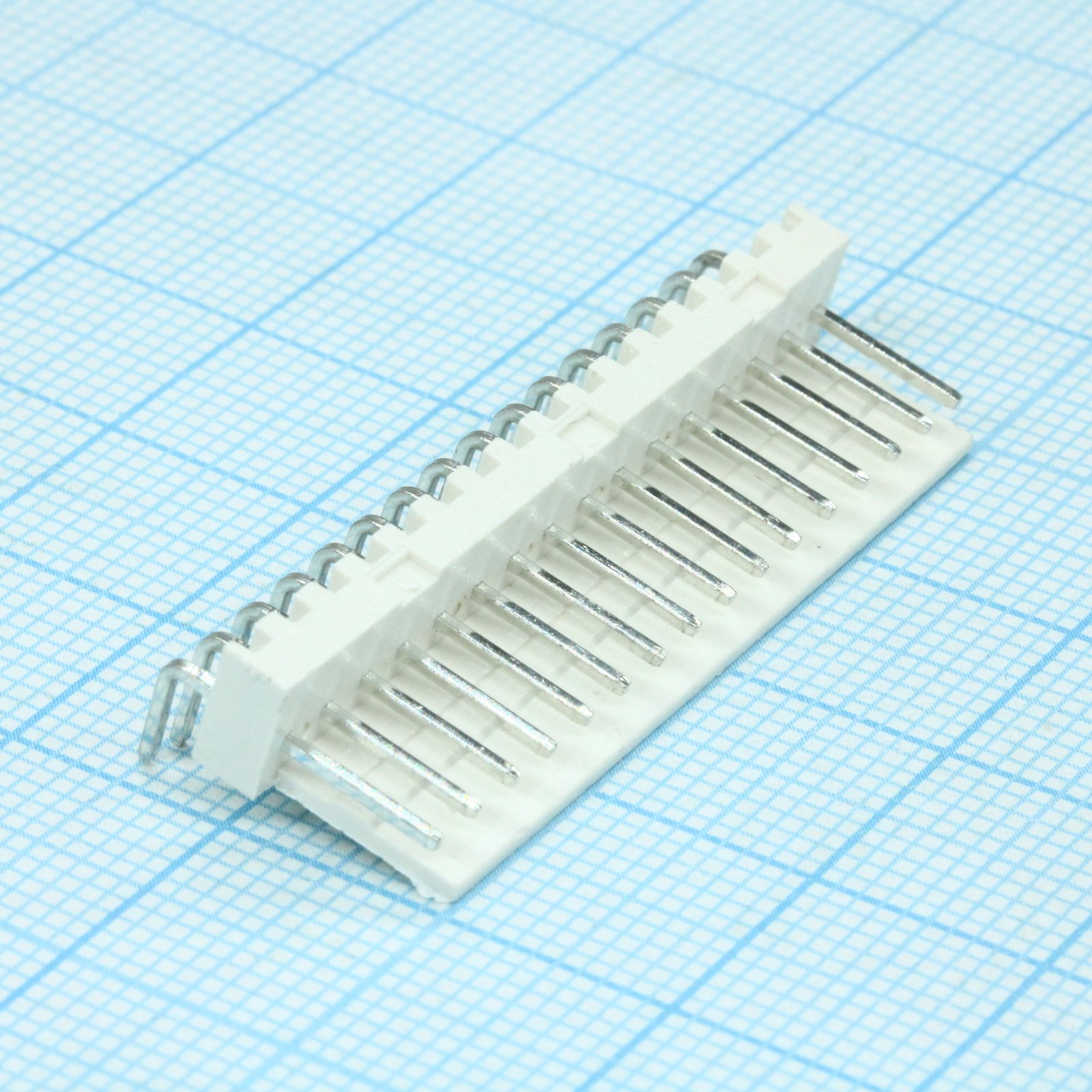

Разъем штыревой однорядный угловой на плату 16 контактов, шаг 2,54мм
У поставщика
ПроизводительCONNFLY
У поставщиков
2 000 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:2 000 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,18 |
| от 122 | 15,33 |
| от 243 | 13,80 |
| от 500 | 12,63 |
| от 1 000 | 11,76 |
Описание
Разъем штыревой однорядный угловой на плату от CONNFLY. Модель рассчитана на 16 контактов с шагом 2,54 мм. Выполнен в угловом исполнении для компактного монтажа. Применяется в промышленной автоматике и измерительном оборудовании для межблочных соединений.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1070 |
| Wire od | 1.2~2.1mm |
| Тип монтажа | THT |
| Размеры | Od of wire: 9.8mm; N times 2 54: N*2.54; Section area: 3.5mm²; Dimension 3 4: 3.4mm; Dimension 3 8: 3.8mm; Dimension 4 9: 4.9mm; Dimension 5 8: 5.8mm; Dimension 6 0: 6.0mm; Размер 7.5: 7.5mm; Dimension 8 3: 8.3mm; Dimension 11 5: 11.5mm; Dimension 13 2: 13.2mm; Dimension 3 00: 3.00mm; Dimension 7 15: 7.15mm; N minus 1 times 2 54: (N-1)*2.54; N times 2 54 plus 0 66: N*2.54+0.66 |
| Цвет корпуса | слоновая кость |
| Ном. ток | 3A |
| Ном. напряжение | 250V |
| Тип разъема | Male Right Angle Bend Type (R/A Only) |
| Номер чертежа | C-DS1070-XXXXXX-B |
| Диапазон проводов AWG | 28~18 |
| Сечение провода мм2 | 0.2~0.75 |
| Покрытие контакта | Tin |
| Материал контакта | Медный сплав |
| Материал корпуса | NYLON 66 |
| Общий допуск | X: ±0.38; X : ±0.60; X 25: ±0.25; Угол: ±5°; Angle 2: ±2°; Angle 3: ±3° |
| Темп. диапазон | -25 ~ +85°C |
| Сопр. контакта | < 30mΩ |
| Число контактов | 16 |
| Contact square size | 0.64±0.05mm |
| Product number code | DS1070-16MRV6A |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Примечание | WF-16R |
| Сопр. изоляции | > 1000MΩ |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Вилка межблочного соединения |
