Разъем питания DS1069-5MVW6X
У поставщика
У поставщиков
51 711 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:42 688 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,78 |
| от 2 238 | 1,42 |
| от 3 764 | 1,23 |
| от 6 205 | 1,07 |
| от 10 376 | 0,96 |
Склад 13
В наличии:9 023 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 278 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,50 |
| от 735 | 2,01 |
| от 2 000 | 1,63 |
| от 3 000 | 1,36 |
| от 6 000 | 1,20 |
Описание

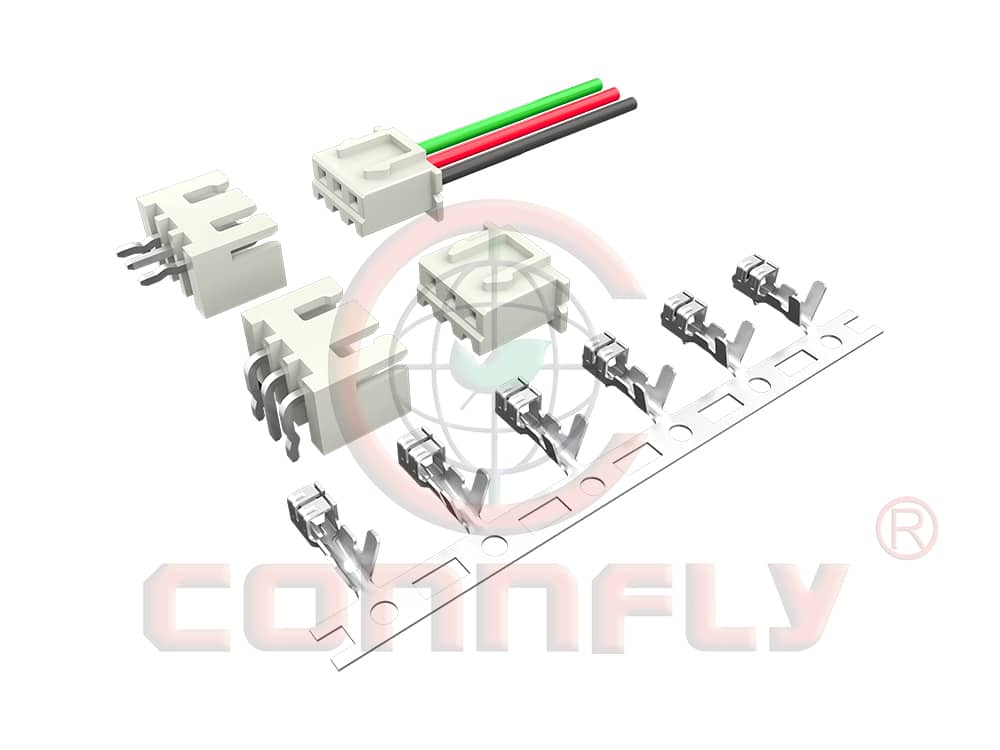

Разъем питания CONNFLY DS1069-5MVW6X — это вертикальный штыревой коннектор для пайки в отверстия с шагом 2,5 мм. Рассчитан на ток до 3 А и напряжение до 250 В, корпус выполнен из белого нейлона 66. Подходит для блоков питания, промышленной автоматики и бытовой электроники.
Технические характеристики
| Тип | Male Vertical Through-Hole |
| Шаг | 2.5mm |
| Пол разъёма | Male/Female |
| Серия | DS1069 |
| Wire od | 1.2~1.9mm |
| Тип монтажа | Выводной |
| Размеры | Male vertical: A: 5.75mm; B: 5.75mm; C: 2.5mm; D: 2.35mm; E: 2.35mm; F: 3.4mm; G: 7.5mm; H: 7.7mm; I: 3.9mm; Female housing: A: 2.5mm; B: 4.1mm; C: 5.7mm; Female terminal: A: 6.35mm; B: 5.25mm; C: 4.55mm; D: 3.3mm; E: 2.45mm; F: 1.1mm; G: 3.5mm; H: 2.4mm; Male right angle: A: 5.75mm; B: 5.75mm; C: 2.5mm; D: 2.35mm; E: 2.35mm; F: 3.4mm; G: 7.5mm; H: 7.7mm; I: 3.9mm |
| Диапазон проводов | AWG#28~#22 |
| Артикул | DS1069-5MVW6X |
| Размер контакта | 0.64mm |
| Цвет корпуса | Белый |
| Тип монтажа | THT |
| Ном. ток | 3A (22AWG per contact) |
| Ном. напряжение | 250V |
| Тип компонента | Male/Female Wire-to-Board Connector |
| Housing colors | Белый, Чёрный, Синий, Жёлтый |
| Покрытие контакта | Tin |
| Материал корпуса | Nylon 66 |
| Диаметр отверстия PCB | 1.0mm |
| Темп. диапазон | -25°C to +85°C |
| Wire section area | 0.08~0.33 mm² |
| Сопр. контакта | 30mΩ |
| Число контактов | 5 |
| Габаритные размеры | Refer to datasheet for N=5: (N+1)*2.5 = 15mm width, (N-1)*2.5 = 10mm between mounting holes |
| Product number code | Kink: S: W/ kink; X: W/O kink; Тип контакта: A: Type A (W/ Kink only); B: Type B; Цвет корпуса: B: Чёрный; L: Синий; W: Белый; Y: Жёлтый; Тип монтажа: R: Right Angle; V: вертикальная; Тип разъема: M: вилка; Покрытие контакта: 6: Tin; 8: Full gold flash |
| Ориентация монтажа | Right Angle / Vertical |
| Pcb layout tolerance | ±0.05mm |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | 1000MΩ |
| Диаметр монтажного отверстия | 1.0mm |
| Recommended pcb thickness | 1.6mm |
