Разъемы / шаг 2,50 мм XH тип / 2,5мм вилка на плату тип XH / B2B-XH-A (CWF-2) (WK-02) (DS1069-2MVW6X) DS1069-2MVW6X
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
451 009 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:358 083 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,88 |
| от 4 149 | 0,69 |
| от 6 846 | 0,59 |
| от 11 411 | 0,51 |
| от 18 880 | 0,46 |
Склад 14
В наличии:70 999 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 0,61 |
Склад 13
В наличии:21 927 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 532 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,30 |
| от 1 000 | 1,02 |
| от 3 000 | 0,79 |
| от 5 000 | 0,65 |
| от 10 000 | 0,57 |
Описание

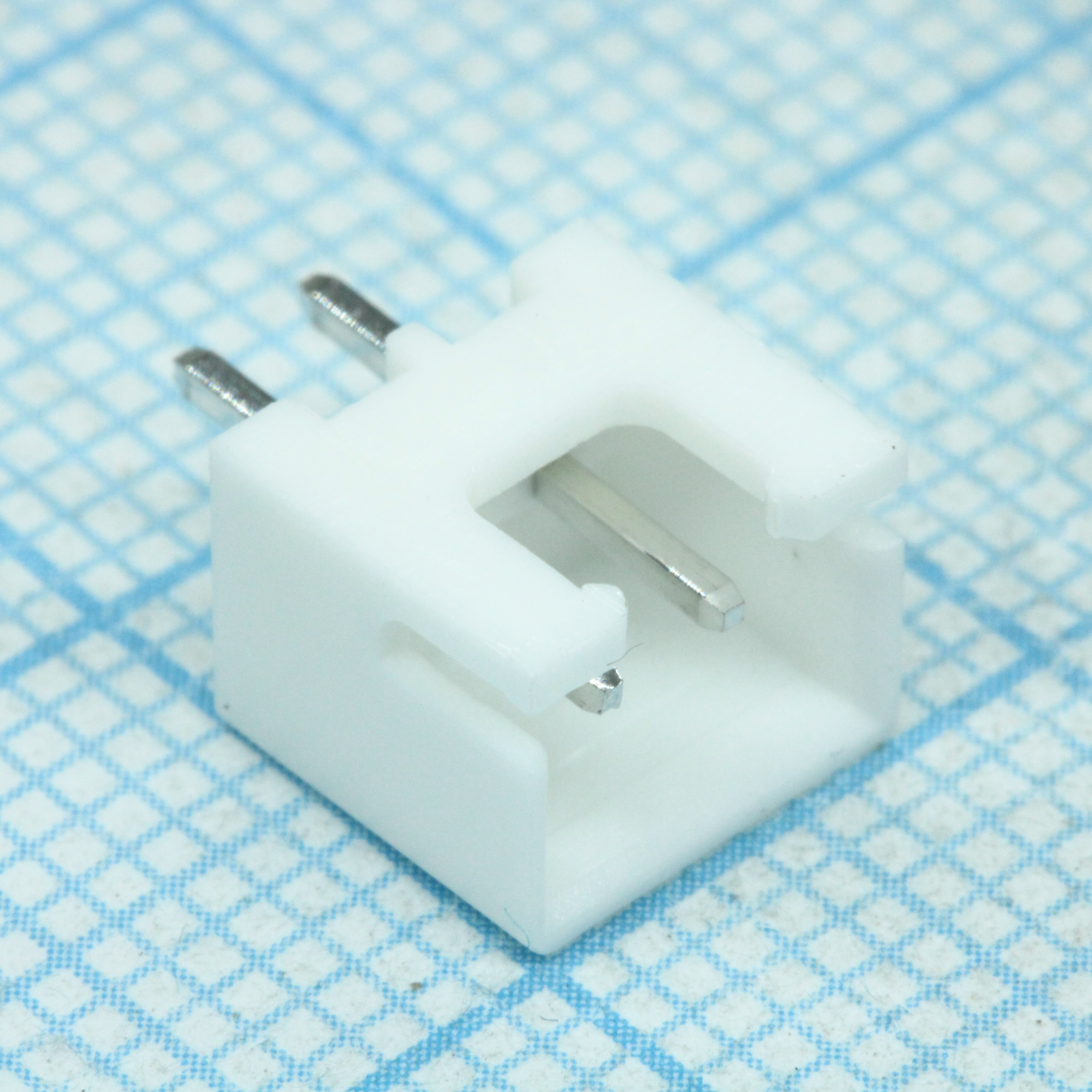

Разъем CONNFLY DS1069-2MVW6X представляет собой двухконтактную вилку типа XH для установки на плату. Компонент с шагом контактов 2,50 мм предназначен для создания надежных разъемных соединений в электронных устройствах. Модель соответствует популярному стандарту XH, что обеспечивает совместимость с ответными частями серии B2B-XH-A. Применяется в блоках питания, контроллерах и бытовой технике для коммутации цепей с низким и средним током.
Технические характеристики
| Шаг | 2.5mm |
| Пол разъёма | вилка |
| Серия | XH 2.50mm |
| Шаг | 2.54 мм |
| Wire od | 1.2~1.9mm |
| Тип монтажа | Выводной |
| Диапазон проводов | AWG#28~#22 |
| Тип контакта | W/O kink / W/ kink |
| Корпус | DIP-6 |
| Цвет корпуса | Белый |
| Тип монтажа | V: V/T, R: Right Angle |
| Ном. ток | 3A (22AWG) |
| Ном. напряжение | 250V |
| Тип разъема | Male V/T Type |
| Покрытие контакта | Tin / Full gold flash |
| Материал корпуса | Nylon 66 |
| Темп. диапазон | -25~+85°C |
| Wire section area | 0.08~0.33 mm² |
| Сопр. контакта | 30mΩ |
| Число контактов | 2 to 20 |
| Male pin dimensions | Размер вывода: 0.64mm; Длина вывода: 2.5mm |
| Pcb layout tolerance | ±0.05 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | 1000MΩ |
| Recommended pcb thickness | 1.6mm |
| Female terminal dimensions | Ширина: 5.25mm; Высота: 4.55mm; Длина: 6.35mm |
| Кол-во контактов | 6 |
