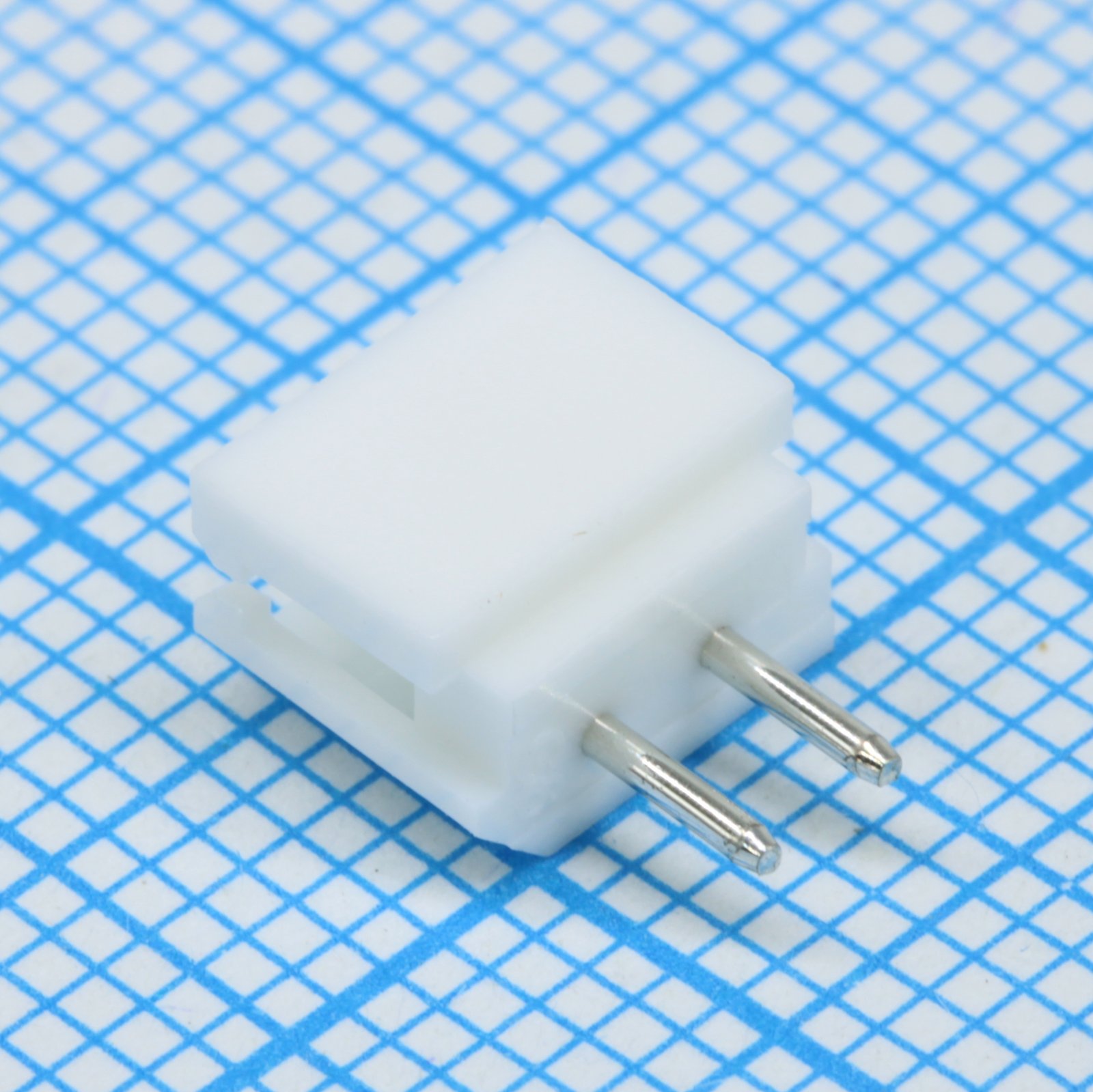

Разъем штыревой однорядный на плату 2 контакта, шаг 2,5мм
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
26 130 шт.
Норм. уп.: 1000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт0,56 ₽
дешевле всех
Сумма560,00 ₽
В наличии21 130 шт
от 1 000 штюрлицам и ИП
Склад 13срок до недели
Цена за шт0,75 ₽
Сумма750,00 ₽
+ доплата 490,00 ₽
В наличии5 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 1 000 штюрлицам и ИП
от 3 000 — 0,66 ₽ (−12%)
1 000 шт · Склад 39 · 560,00 ₽
Описание
Разъем штыревой однорядный на плату от CONNFLY. Модель рассчитана на 2 контакта с шагом 2,5 мм, поставляется в россыпи (Bulk). Подходит для монтажа в бытовой электронике и измерительных приборах.
Технические характеристики
| Шаг | 2.5mm |
| Серия | DS1069-03 |
| Размеры | Ширина: 4.3mm; Высота: 4.8mm; Длина вывода: 3.4mm; Диаметр штыря: 0.7mm; Общая длина: 52.6mm |
| Топология платы | Допуск: ±0.05; For 2p only: Да; Диаметр отверстия: 0.6mm; Размер шага: 2.5mm |
| Диапазон проводов | AWG#26~#22 |
| Код продукта | DS1069-03-2MVW6 |
| Цвет корпуса | Белый |
| Тип монтажа | V/T (Vertical Through Hole) |
| Ном. ток | 3A(22AWG) |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Покрытие контакта | Tin |
| Материал корпуса | Нейлон 66 |
| Темп. диапазон | -25 ~ +85°C |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 2 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | 1000MΩ Min |
| Тип упаковки | Bulk (россыпь) |
| Рекомендуемая толщина печатной платы | 1.6mm |
