Разъемы / шаг 2,50 мм EH тип / разъём питания шаг 2,5мм вилка на плату угловая тип EH / S4B-EH (250G1-R04) (DS1069-01-4MRW6)
У поставщика
ПроизводительCONNFLY
КатегорияПромышленные разъемы
У поставщиков
15 062 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:9 902 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,35 |
Склад 14
В наличии:3 510 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 1,79 |
Склад 13
В наличии:1 650 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 196 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,55 |
| от 257 | 3,11 |
| от 513 | 2,68 |
| от 1 026 | 2,42 |
| от 2 000 | 2,30 |
Описание

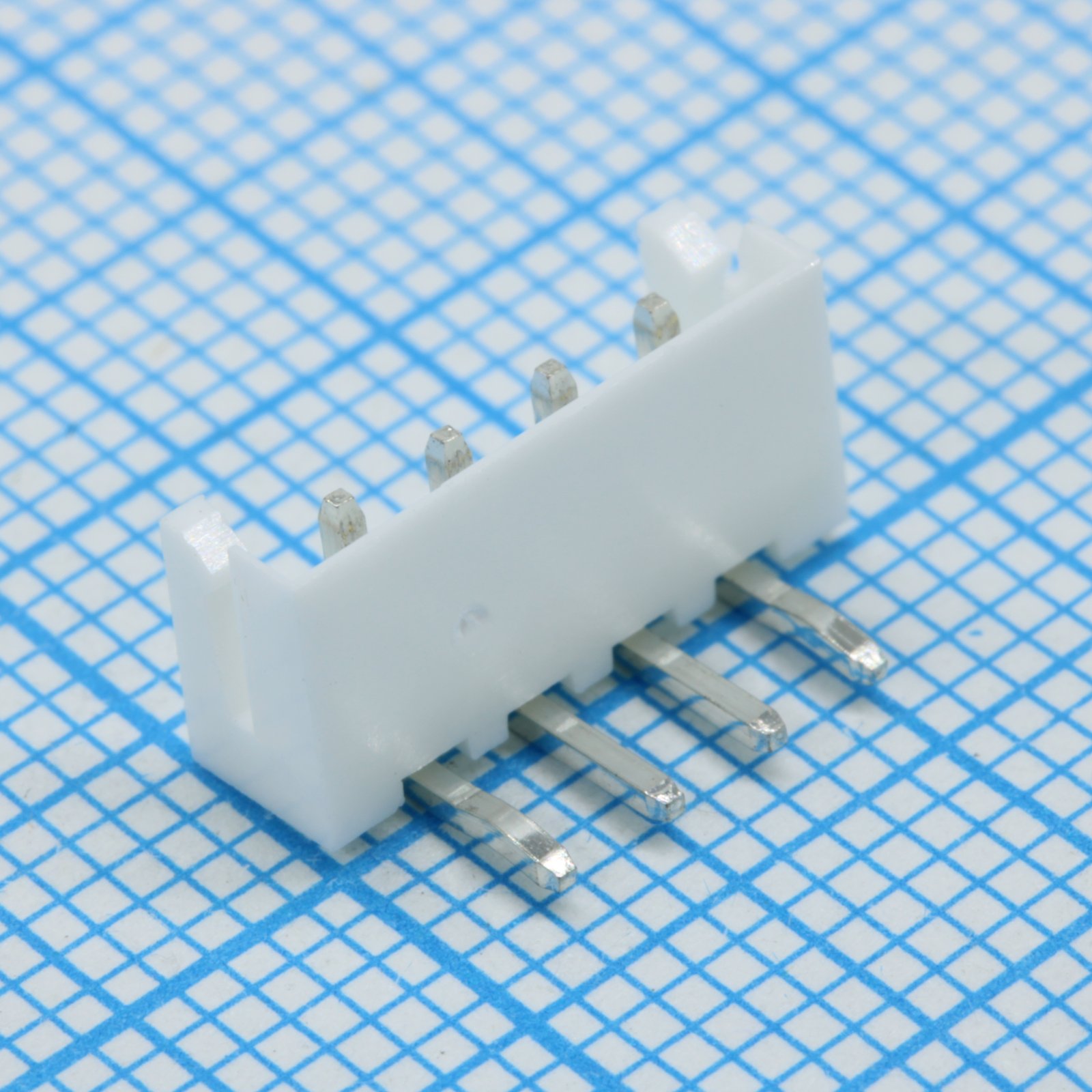

Разъем CONNFLY DS1069-01-4MRW6 представляет собой угловую вилку на плату типа EH с шагом контактов 2,5 мм. Эта модель (аналог S4B-EH) предназначена для компактного монтажа на печатную плату и используется в цепях питания. Конструкция обеспечивает надежное соединение в условиях ограниченного пространства, характерное для серии EH.
Технические характеристики
| Тип | 2.5mm EH PCB connector |
| Шаг | 2.50mm |
| Серия | DS1069-01 |
| Корпус | 2.5mm EH type connector |
| Диапазон проводов | AWG#30~#22 |
| Монтаж | Выводной |
| Цвет корпуса | Белый |
| Ном. ток | 3A |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Способ монтажа | Right Angle THT |
| Номер изделия | DS1069-01-4MRW6 |
| Покрытие контакта | Tin |
| Материал корпуса | NYLON 66 |
| Mating connector | Female housing 2.5mm EH type |
| Overall length B | 12.5mm |
| Center distance A | 7.5mm |
| Темп. диапазон | -25~+85°C |
| Сопр. контакта | <0.03Ω |
| Число контактов | 4 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | ≥1000MΩ |
| Recommended pcb thickness | 1.6mm |
| Кол-во контактов | 4 контакта |
