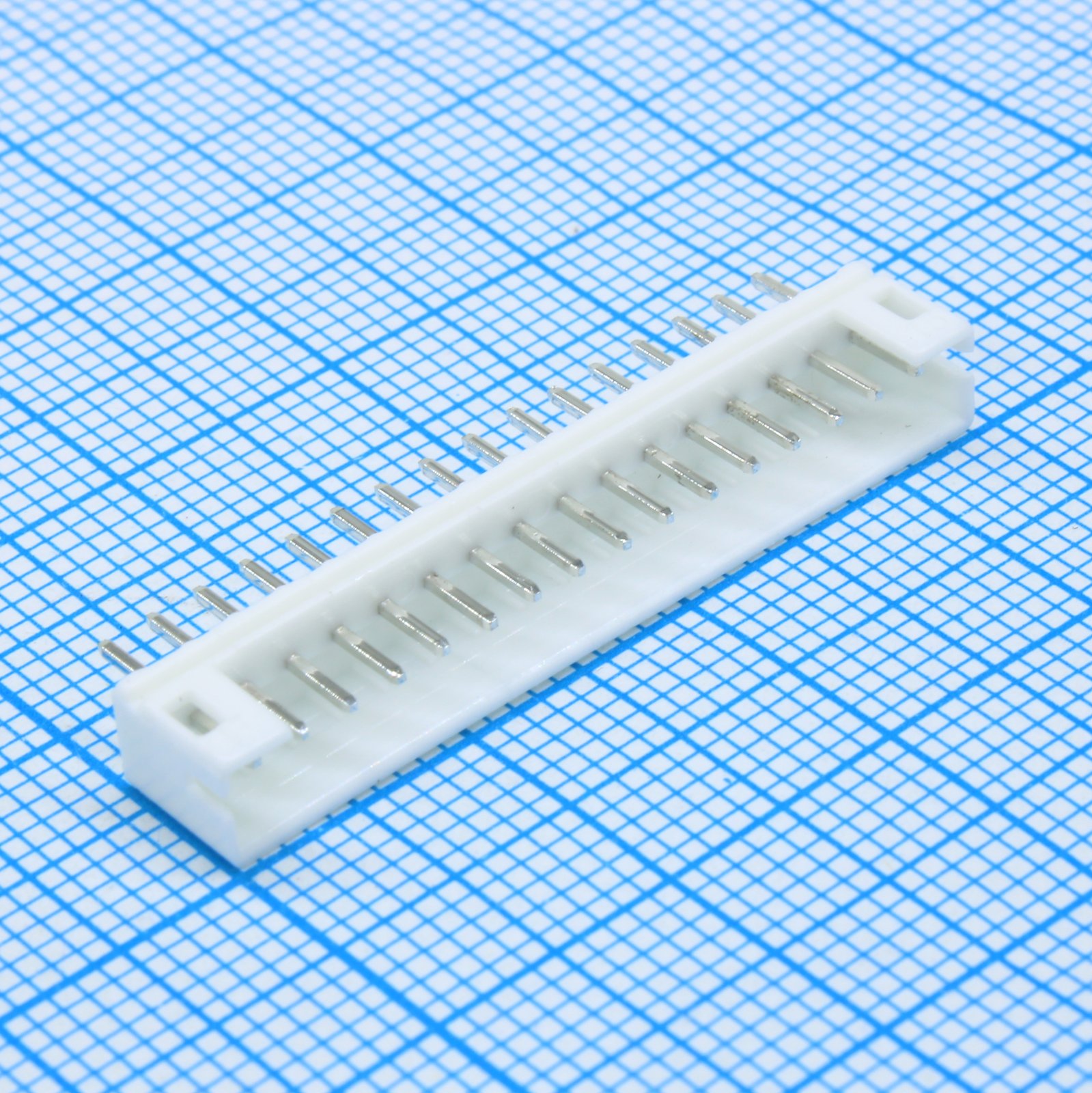

Разъем штыревой однорядный на плату 16 контактов, шаг 2мм
У поставщика
ПроизводительCONNFLY
У поставщиков
5 000 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:5 000 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 118 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,95 |
| от 184 | 5,41 |
| от 368 | 4,88 |
| от 736 | 4,42 |
| от 2 000 | 4,08 |
Описание
Разъем штыревой однорядный на плату от CONNFLY. Модель рассчитана на 16 контактов с шагом 2 мм, тип PH. Используется для надежного соединения печатных плат в компактных электронных устройствах.
Технические характеристики
| Шаг | 2.00mm |
| Серия | DS1066-16MVW6X |
| Размеры | Ширина корпуса: 6.0mm; Высота корпуса: 4.8mm; Длина корпуса: (N+1)*2.00mm; Pin square size: 0.50mm; Шаг монтажных отверстий: (N-1)*2.00±0.25mm |
| Диапазон проводов | AWG#30~#24 |
| Тип контакта | W/O kink |
| Производитель | CONNFLY ELECTRONIC CO. LTD |
| Pin1 marking | Pin1 |
| Цвет корпуса | Белый |
| Тип монтажа | V/T type (vertical through-hole) |
| Ном. ток | 2A (24AWG) |
| Ном. напряжение | 100V |
| Тип разъема | Male V/T type |
| Покрытие контакта | Tin |
| Материал корпуса | Nylon 66 |
| Темп. диапазон | -25 ~ +85°C |
| Сопр. контакта | 30mΩ Max |
| Число контактов | 16 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Примечание | PH 16MR 2.0mm |
| Сопр. изоляции | 1000MΩ Min |
| Pcb layout pin diameter | Ø0.80mm |
| Тип упаковки | Bulk (россыпь) |
| Recommended pcb thickness | 1.6mm |
| Описание (англ.) | P.C.B CONNCETOR PITCH 2.00mm PH TYPE |
