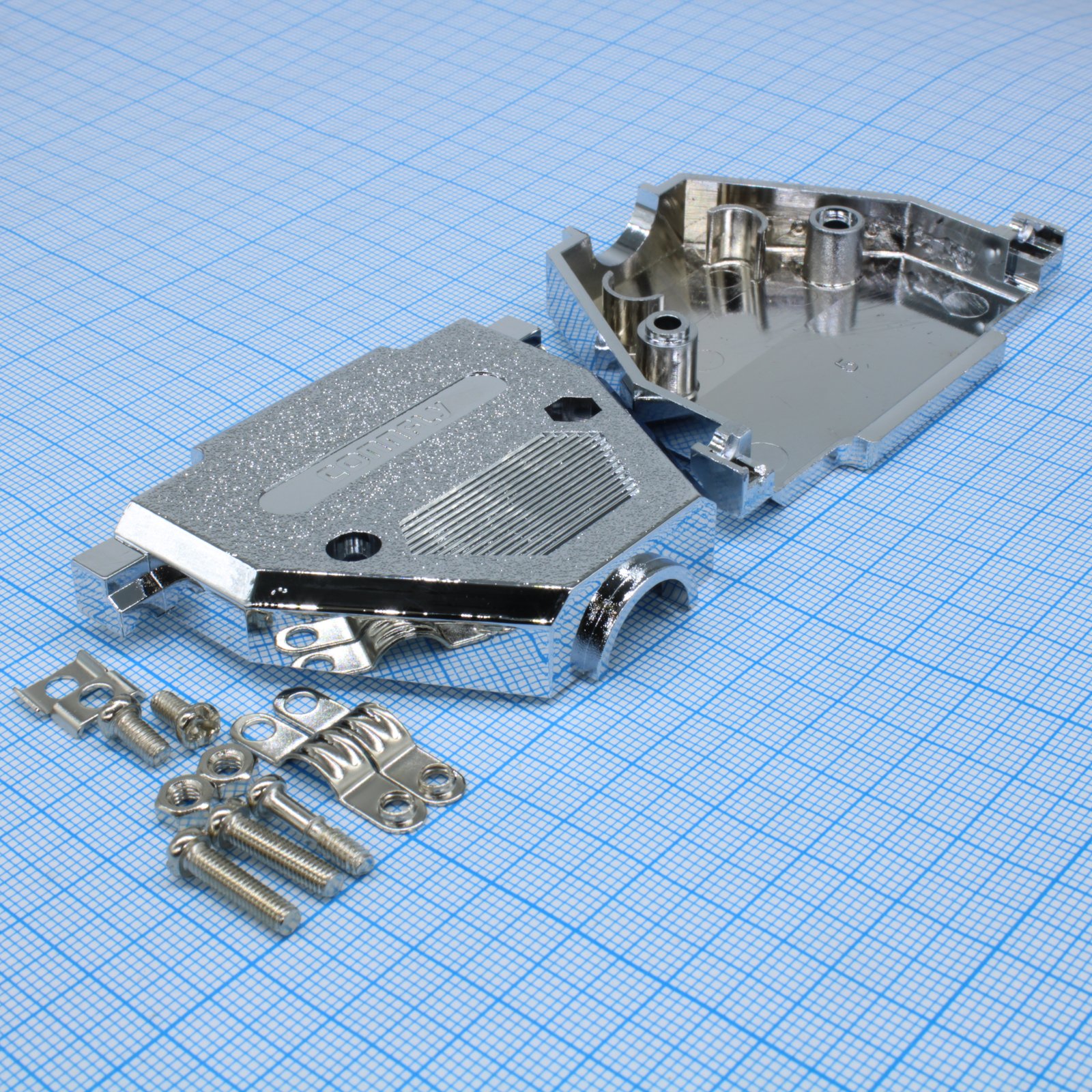

Разъемы / D-SUB / D-SUB корпуса к ним / металлизированный корпус для D-SUB разьема 37 pin / DN-37C (DS1046-37C1S1)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
285 шт.
Норм. уп.: 50
Цены поставщиков
Склад 14
В наличии:185 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 64,73 |
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 111,75 |
| от 21 | 103,87 |
| от 50 | 97,45 |
| от 100 | 92,66 |
| от 200 | 89,08 |
Описание
Разъем D-SUB 37 pin (металлизированный корпус) от производителя CONNFLY. Модель DN-37C (DS1046-37C1S1) предназначена для защиты и экранирования 37-контактного D-SUB разъема. Металлизированное исполнение обеспечивает надежную защиту от электромагнитных помех, что важно для промышленного и измерительного оборудования. Корпус подходит для стандартных кабельных сборок и обеспечивает удобный монтаж.
Технические характеристики
| Единицы | mm |
| Серия | DS1046 |
| Тип | D-SUB |
| Тип монтажа | Выводной |
| Ревизия | E |
| Bolt type | Long |
| Позиции | 37 |
| Размеры | Ширина: 63.5mm; Высота: 14.3mm; Длина: 69.3mm; Bolt length: 14.3±0.5mm; Cable entry: 7.7±0.5mm; Screw length: 16.2±0.5mm; Nut thickness: 2.3mm; Washer diameter: 5.0±0.5mm; Washer thickness: 0.5mm; Screw hole diameter: 4.3±0.5mm; Шаг монтажных отверстий: 51.1mm |
| Bolt thread | #4-40 UNC |
| Washer type | металл |
| Тип контакта | D-Sub 37 pin |
| Тип упаковки | Mix packing |
| Резьба винта | M3 |
| Материал кожуха | ABS |
| Тип разъема | D-SUB Hood |
| Материал крышки | Chromium plating |
| Номер чертежа | C-DS1046-37XXXX-E |
| Part number code | DS1046-37XXXXX |
| Общий допуск | X: ±0.60; X.X: ±0.38; X.XX: ±0.25; Угол: ±5°; Angle xx: ±3°; Angle xxx: ±2° |
| Кол-во контактов | 37 |
