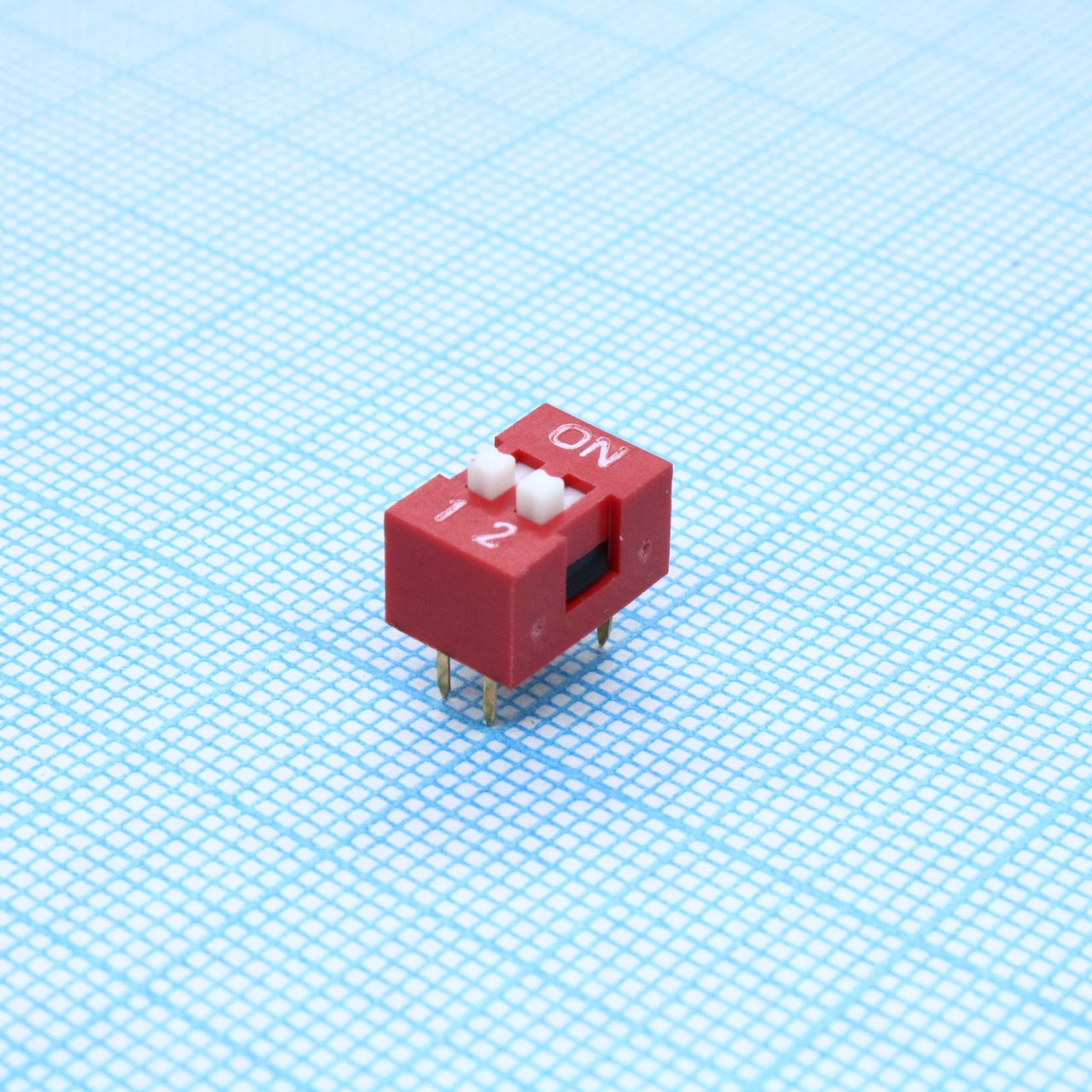

Кнопки и переключатели / DIP переключатели / SWD1- 2 (DS-02) (DS1040-02RN) (Вдм1-2)
У поставщика
ПроизводительCONNFLY
КатегорияDIP переключатели
У поставщиков
20 364 шт.
Норм. уп.: 70
Цены поставщиков
Склад 14
В наличии:9 827 шт.
Срок поставки: до 7 дн.
Норм. уп.: 70
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 70 | 13,30 |
Склад 39
В наличии:8 263 шт.
Срок поставки: до недели
Норм. уп.: 70
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,06 |
| от 262 | 13,93 |
| от 446 | 12,72 |
| от 734 | 11,76 |
| от 1 224 | 11,09 |
Склад 13
В наличии:2 274 шт
Срок поставки: до недели
Норм. уп.: 70
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,24 |
| от 140 | 17,26 |
| от 210 | 15,62 |
| от 420 | 14,36 |
| от 840 | 13,44 |
Описание
DIP-переключатель DS1040-02RN от производителя CONNFLY представляет собой компактный двухпозиционный переключатель для поверхностного монтажа. Модель SWD1-2 (DS-02) предназначена для ручного выбора режимов работы или адресации в электронных устройствах. Отличается надежностью и долгим сроком службы, что делает её подходящей для промышленной и бытовой электроники.
Технические характеристики
| Шаг | 2.54mm |
| Шкала | 1:1 |
| Серия | DS1040 |
| Ход | 1.90mm |
| Тип | DIP переключатель |
| Схема | Single pole single throw |
| Тип монтажа | Выводной |
| Позиции | 02 |
| Размер листа | A4 |
| Описание | 2.54mm DIP SWITCH Regular Type |
| Шаг строк | 7.62mm |
| Тип корпуса | N: Regular |
| Материал основания | Engineering Plastics, Black |
| Материал крышки | Engineering Plastics, Red or Blue |
| Ном. ток | 100mA |
| Номер чертежа | C-DS1040-XXN-E |
| Ном. напряжение | 24V AC/DC |
| Электрический ресурс | 2000 cycles |
| Operation force | 800g Max |
| Материал контакта | Copper Alloy, Gold plating |
| Материал привода | Engineering Plastics, White |
| Contact thickness | 0.60*0.15t |
| Dimension formula | N*2.54+1.46 |
| Общий допуск | X.: ±0.60, X.: ±5°, .XX: ±0.38, ±3°, .XX: ±0.25, ±2° |
| Pin hole diameter | Ø0.97mm |
| Positions formula | (N-1)*2.54 |
| Positions options | 01,02,03,04,05,06,07,08,09,10,11,12 |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 100mΩ Max |
| Product number code | DS1040-N-1:36-574 |
| Pcb layout tolerance | ±0.05 |
| Housing color options | R: Red, B: Blue, K: Black, N: Brown |
| Сопр. изоляции | 1000MΩ at 500VDC |
| Кол-во контактов | 2 контакта |
| Диэлектрическая прочность | 500VAC per 1 minute |
