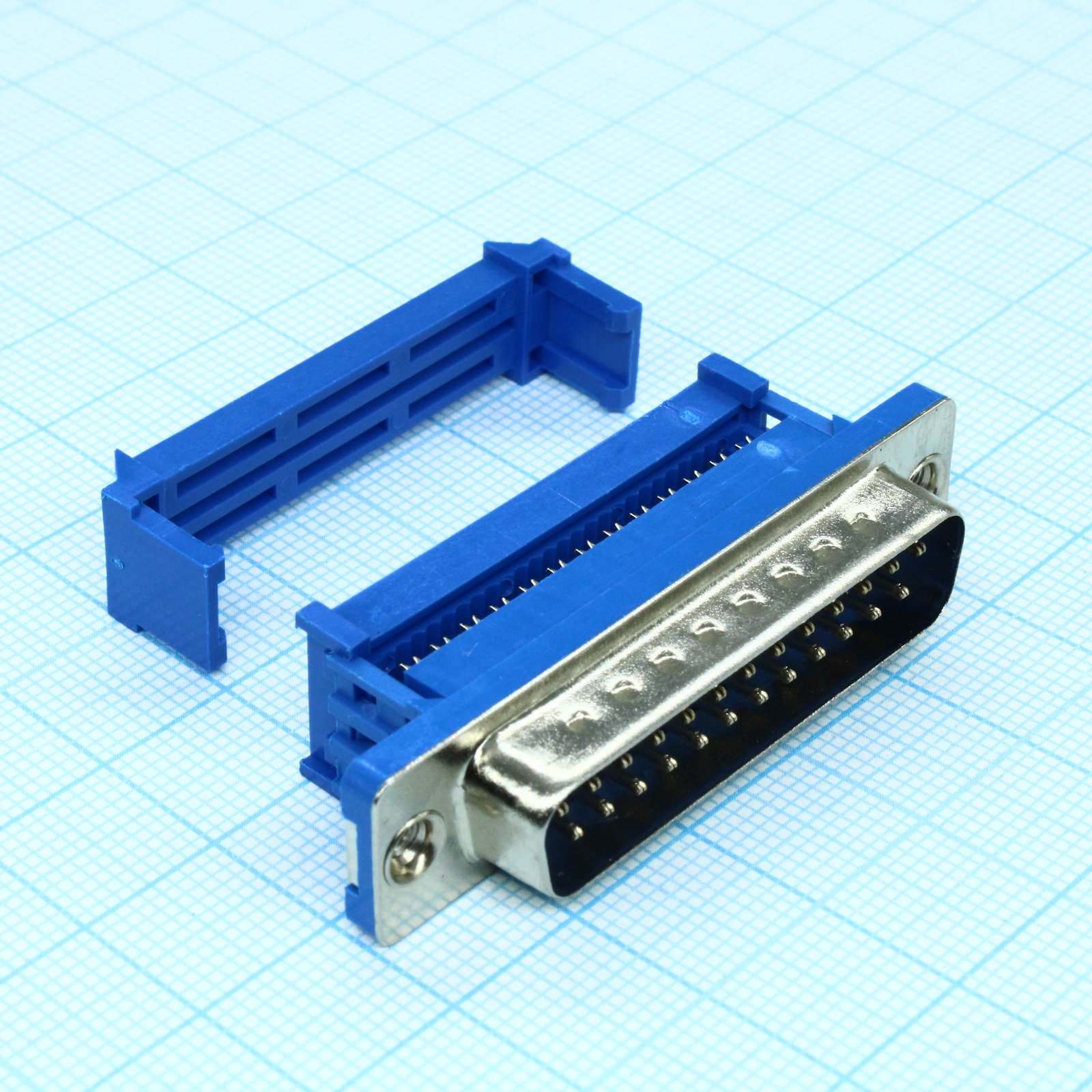

Разъем D-Sub IDC, вилка 25 контактов на плоский кабель с защелкой, синий изолятор
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
1 262 шт.
Норм. уп.: 8
Цены поставщиков
Склад 13
В наличии:1 100 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 88,78 |
| от 26 | 82,25 |
| от 50 | 76,91 |
| от 150 | 72,93 |
| от 250 | 69,95 |
Склад 12
В наличии:88 шт
Срок поставки: до недели
Норм. уп.: 8
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 86,94 |
| от 8 | 80,41 |
Склад 14
В наличии:74 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 68,62 |
Описание
Разъем D-Sub IDC от CONNFLY — это вилка на 25 контактов для подключения плоского кабеля. Оснащен защелкой для надежной фиксации и имеет синий изолятор. Модель DI-25M подходит для сборки интерфейсных шлейфов в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Серия | DS1036 |
| Корпус | IDC D-Sub |
| Тип монтажа | сквозное отверстие |
| Размеры | A: 1.27mm; B: 2.77mm; C: 2.84mm; D: 30.48mm; E: 53.04mm; F: 47.04mm; G: 40.00mm; H: 38.38mm; I: 41.24mm |
| Долговечность | 300 cycles |
| Тип винта | thread UNC #4-40 |
| Цвет корпуса | Синий |
| Strain relief | Есть |
| Тип разъема | вилка |
| Допуск угла | ±3° |
| Покрытие контакта | gold + nickel |
| Общий допуск | ±0.60mm |
| Темп. диапазон | -40°C to +105°C |
| Число контактов | 25 |
| Примечание | DI-25M |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Palette (палетта) |
| Начальное сопротивление контакта | 30mΩ max |
| Способ монтажа | наколка на плоский кабель |
| Описание (англ.) | D-SUB IDC TYPE 25M |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
