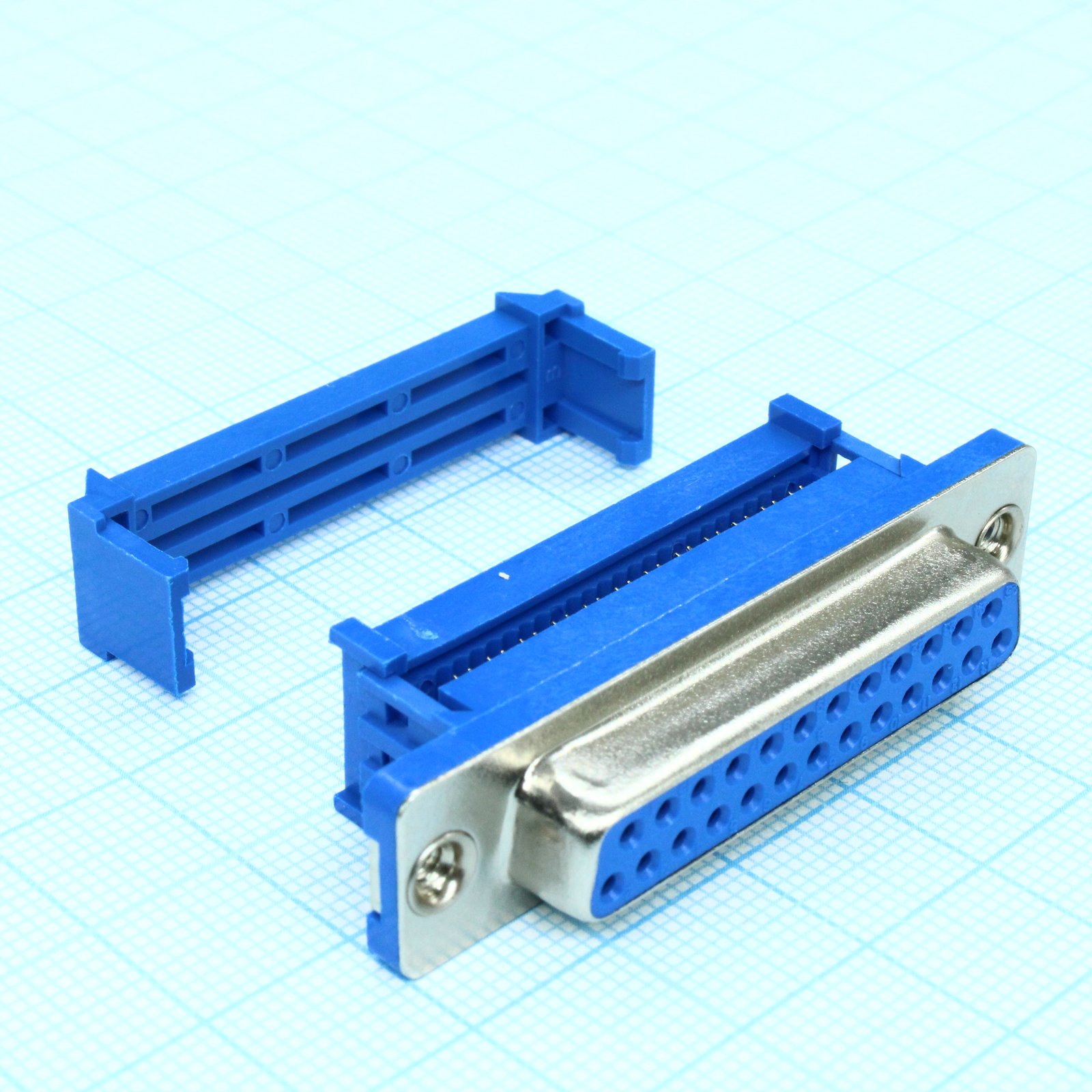

Разъемы / D-SUB / D-SUB наколка на шлейф (DI серия) / D-SUB 25конт (м) для наколки на шлейф / DI-25F (DS1036-25FPU2PX-YT)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
2 876 шт.
Норм. уп.: 50
Цены поставщиков
Склад 14
В наличии:2 046 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 60,11 |
Склад 13
В наличии:830 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 67,84 |
| от 20 | 66,49 |
| от 50 | 64,68 |
| от 100 | 62,13 |
| от 200 | 59,10 |
Описание
Разъем D-SUB на 25 контактов (розетка) от производителя CONNFLY, выполненный в исполнении для наколки на шлейф. Относится к серии DI, предназначен для надежного соединения плоских кабелей с оборудованием. Используется в промышленной электронике, вычислительной технике и системах автоматизации для передачи сигналов и данных.
Технические характеристики
| Серия | DS1036 series |
| Резьба | With thread (UNC #4-40) |
| Тип | D-Sub |
| Шаг | 2.77 мм |
| Тип монтажа | Выводной |
| Размеры | A: 1.385±0.10 mm; B: 2.77 mm; C: 2.84 mm; D: 12.80 mm; E: 1.55 mm; Position tolerance: ±0.1 mm |
| Долговечность | 300 cycles |
| Тип винта | #4-40 screw type |
| Цвет корпуса | Синий |
| Strain relief | Есть |
| Тип разъема | вилка |
| Номер чертежа | C-DS1036-XXXXXXXX-YT-D |
| Допуск угла | ±3° (or ±2° for specific) |
| Покрытие контакта | Gold + Nickel |
| Общий допуск | X: ±0.60 mm; X.x: ±0.38 mm; X.xx: ±0.25 mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 30mΩ max initial |
| Число контактов | 25 |
| Сопр. изоляции | 1000MΩ min |
| Кол-во контактов | 25 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
