Документация

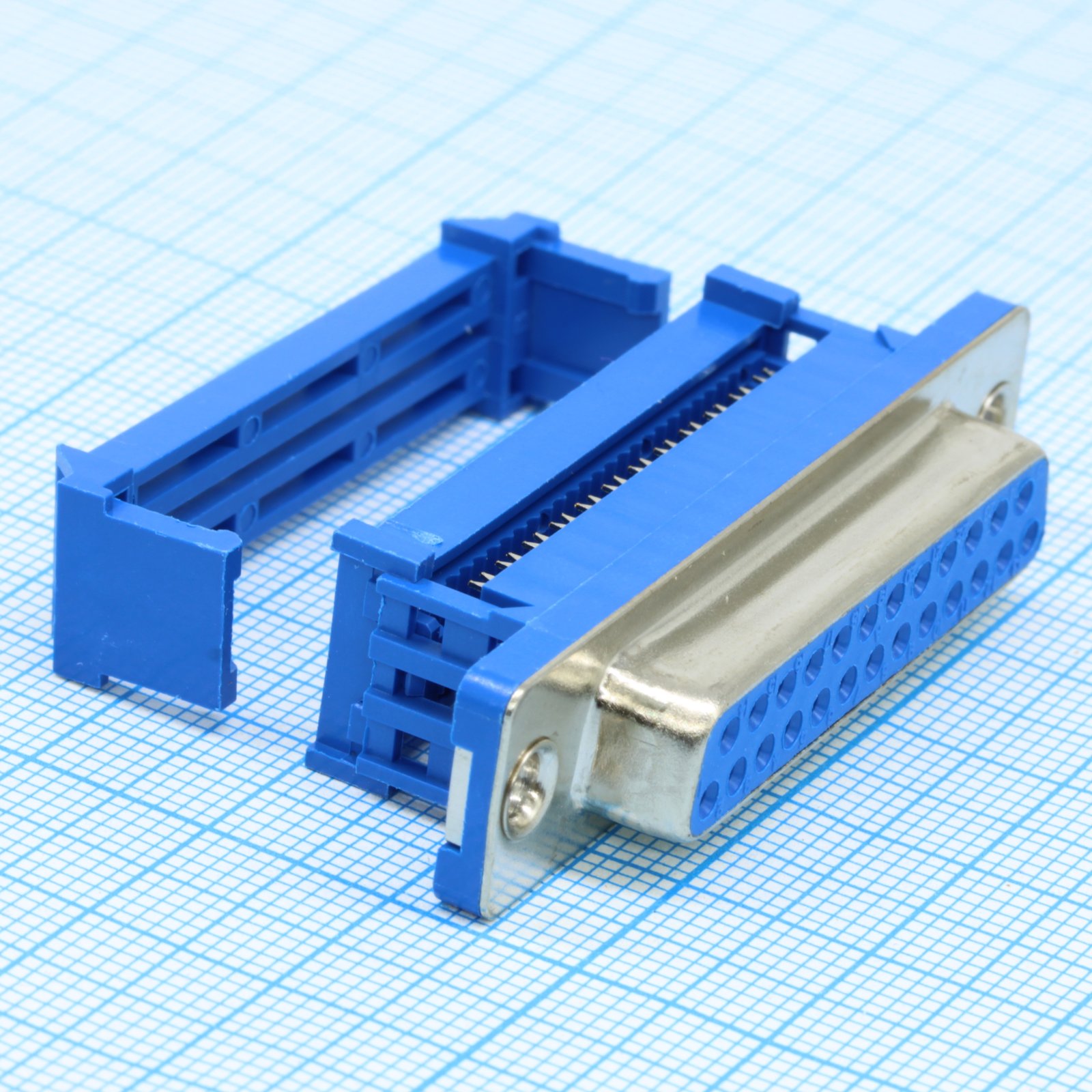

Разъем D-Sub IDC, розетка 25 контактов на плоский кабель с защелкой, синий изолятор
У поставщика
ПроизводительCONNFLY
У поставщиков
5 003 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:4 816 шт.
Срок поставки: до недели
Норм. уп.: 850
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 67,40 |
Склад 13
В наличии:187 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 80,05 |
| от 15 | 76,53 |
| от 29 | 73,14 |
| от 50 | 70,41 |
| от 150 | 68,92 |
Описание
Разъем D-Sub IDC от CONNFLY — это розетка на 25 контактов для подключения плоского кабеля. Оснащен защелкой для надежной фиксации и имеет синий изолятор. Подходит для сборки интерфейсных шлейфов в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Пол разъёма | розетка |
| Серия | DS1036 |
| Резьба | Нет |
| Тип монтажа | IDC flat cable |
| Позиции | 25 |
| Размеры | A: 30.48mm; B: 53.04mm; C: 47.04mm; D: 40.00mm; E: 38.38mm; Vgs: 41.24mm |
| Долговечность | 300 cycles |
| Rivet type | Without thread |
| Тип винта | Without screw |
| Цвет корпуса | Синий |
| Strain relief | Есть |
| Тип разъема | IDC D-Sub |
| Номер чертежа | C-DS1036-XXXXXXXX-YT-D |
| Покрытие контакта | Gold + Nickel |
| Rivet type code | P: With thread (UNC #4-40), N: Without thread (for without screw only) |
| Screw type code | X: Without screw, 1: CC type, 2: CS type |
| Общий допуск | X: ±0.60mm; X : ±0.38mm; X : ±0.25mm; Угол: ±3°; Angle : ±2°; Angle : ±1° |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 30mOhm max initial |
| Housing color code | U: Blue, B: Black |
| Strain relief code | P: With, N: Without |
| Connector type code | M: Male, F: Female |
| No of contacts code | 09: 9pos, 15: 15pos, 25: 25pos, 37: 37pos |
| Product number code | DS1036-XX X X X X X X - YT |
| Contact plating code | 2: Gold + Nickel |
| Примечание | DI-25F |
| Сопр. изоляции | 1000MOhm min |
| Тип упаковки | Palette (палетта) |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
