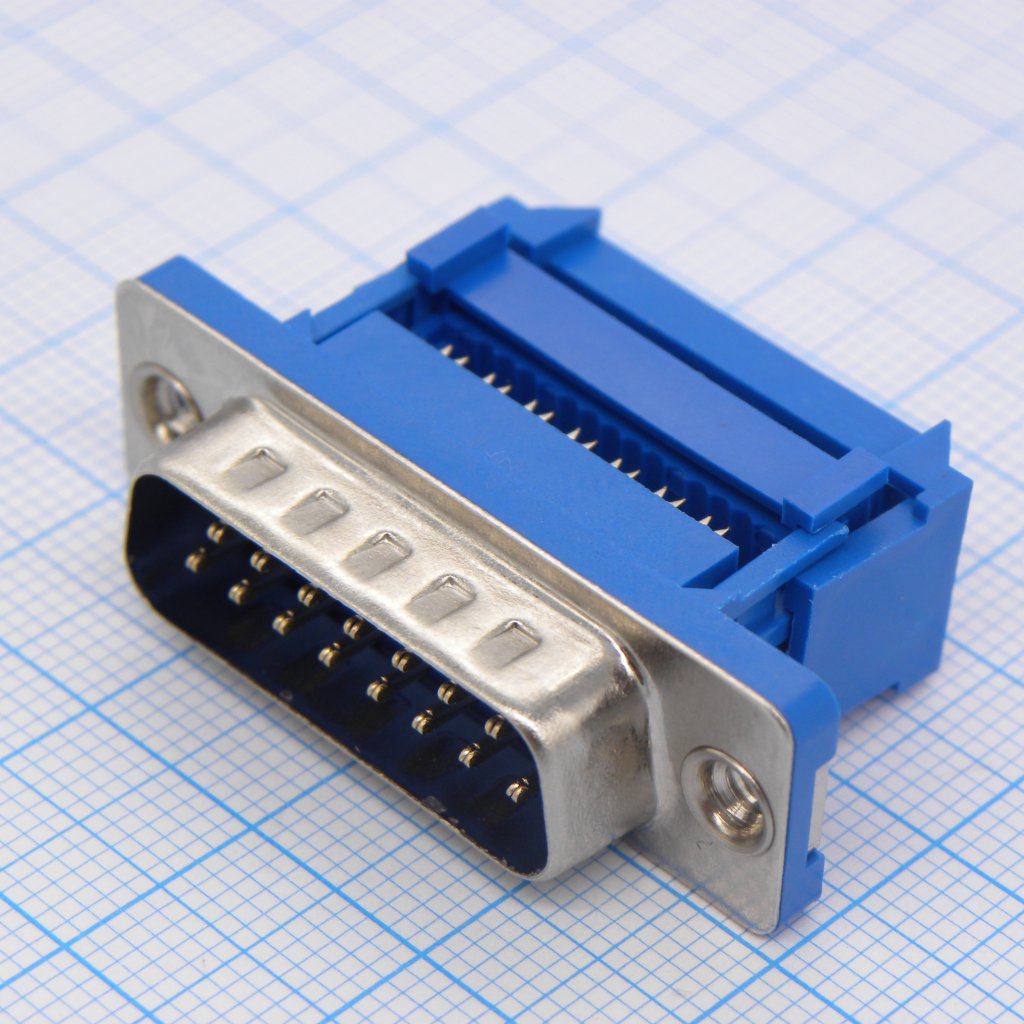

Разъем D-Sub IDC, вилка 15 контактов на плоский кабель с защелкой, синий изолятор
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
2 374 шт.
Норм. уп.: 30
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт23,56 ₽
дешевле всех
Сумма589,00 ₽
В наличии484 шт
от 25 штюрлицам и ИП
Склад 13срок до недели
Цена за шт45,72 ₽
Сумма1 143,00 ₽
+ доплата 490,00 ₽
В наличии1 833 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 20 штюрлицам и ИП
от 60 — 42,00 ₽ (−8%)
25 шт · Склад 39 · 589,00 ₽
Описание
Разъем D-Sub IDC от CONNFLY — вилка на 15 контактов для подключения к плоскому кабелю. Оснащен защелкой для надежной фиксации и имеет синий изолятор. Подходит для сборки интерфейсных шлейфов в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Серия | DS1036 |
| Тип монтажа | IDC (flat cable) |
| Размеры | A: 17.78mm; B: 39.14mm; C: 33.32mm; D: 26.50mm; E: 24.66mm; F: 27.34mm; Шаг контактов: 1.27mm; Общая ширина: 12.50mm; Общая высота: 12.80mm; Общая длина: 9.20mm; Диаметр крепёжного отверстия: 2.77mm; Screw hole diameter 2: 2.84mm |
| Долговечность | 300 cycles |
| Rivet type | CC type |
| Тип винта | With thread (UNC #4-40) |
| Цвет корпуса | Синий |
| Разгрузка натяжения | Есть |
| Тип разъема | вилка |
| Покрытие контакта | Gold + Nickel |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 30mΩ Max. initial |
| Число контактов | 15 |
| Product number code | DS1036-15MPU2PX-YT |
| Примечание | DI-15M |
| Сопр. изоляции | 1000MΩ Min. |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | D-SUB IDC TYPE 15M |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
