Разъемы / D-SUB / D-SUB под обжим на кабель (DС-серия) / (25 pin (м) Гнездо 9 pin под обжим на кабель ) / DC-09F корпус (DS1036-01-09FBNSS)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
7 327 шт.
Норм. уп.: 50
Цены поставщиков
Склад 14
В наличии:5 511 шт.
Срок поставки: до 7 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 16,66 |
Склад 13
В наличии:974 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,82 |
| от 100 | 21,48 |
| от 200 | 19,56 |
| от 350 | 18,10 |
| от 700 | 17,01 |
Склад 39
В наличии:842 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,95 |
| от 214 | 16,59 |
| от 360 | 15,25 |
| от 595 | 14,19 |
| от 996 | 13,45 |
Описание

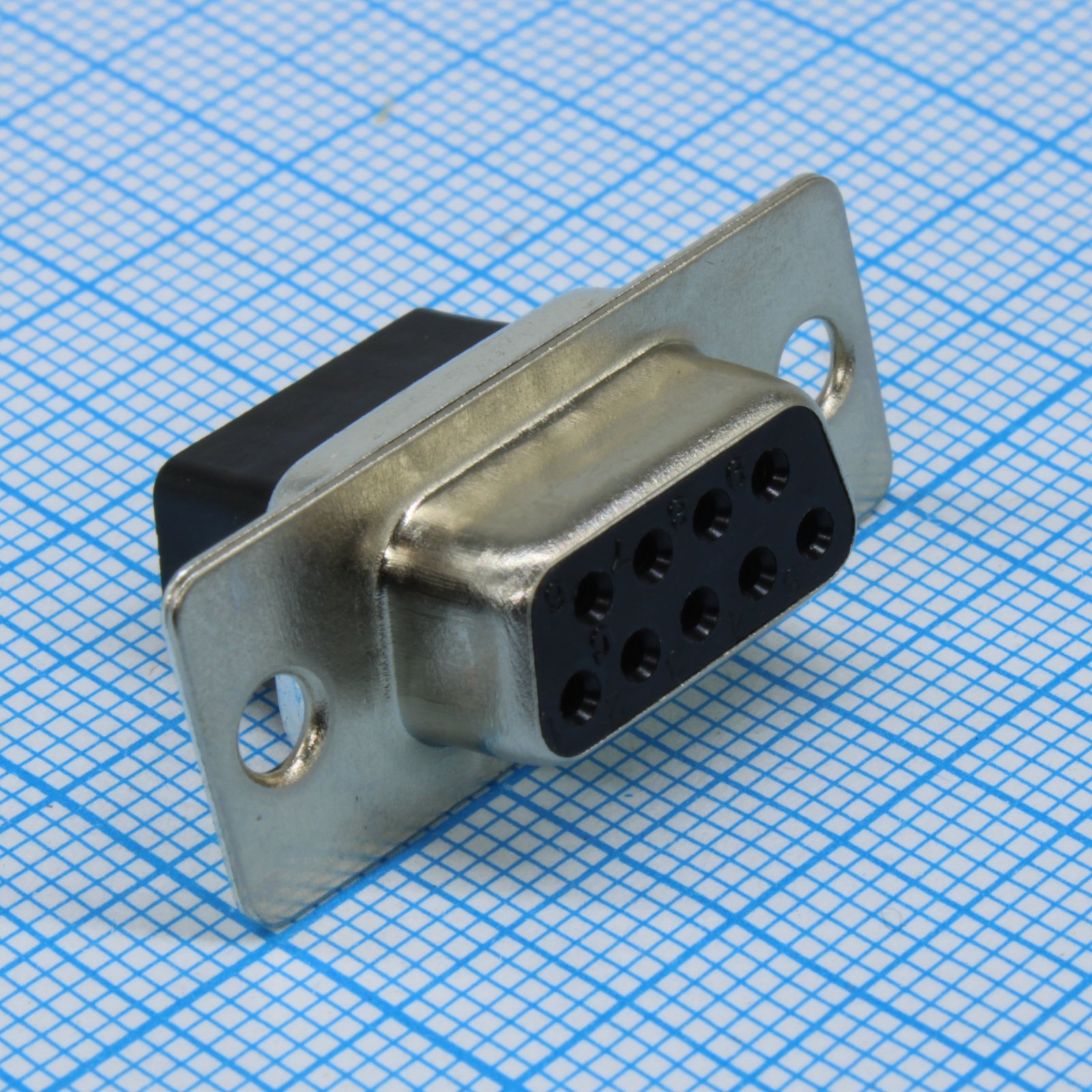

Разъем D-SUB DC-09F от CONNFLY — это гнездо на 9 контактов (pin) под обжим, предназначенное для монтажа на кабель. Модель DS1036-01-09FBNSS относится к серии DC и оснащена металлическим корпусом, обеспечивающим надежную защиту соединения. Используется для создания разъемных кабельных сборок в промышленной электронике и вычислительной технике.
Технические характеристики
| Тип | D-SUB connector |
| Пол разъёма | розетка |
| Серия | DS1036 |
| Тип | D-SUB |
| Тип монтажа | Выводной |
| Кол-во выводов | 9 |
| Долговечность | 300 cycles |
| Тип винта | standard (without nut) |
| Сечение провода | 20-28 AWG |
| Код продукта | DS1036-01-09FBNSS |
| Цвет корпуса | Чёрный |
| Shell plating | front nickel, back tin |
| Screw dim a mm | 3 |
| Contact pitch mm | 2.77 |
| Overall width mm | 24.99 |
| Overall length mm | 30.8 |
| Сопр. контакта | 20mΩ max |
| Диаметр контакта мм | 1.07 |
| Body length female mm | 16.33 |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C to +105°C |
| Диаметр монтажного отверстия | 3.15 |
| Кол-во контактов | 9 |
| Диэлектрическая прочность | 500V AC (rms) |
