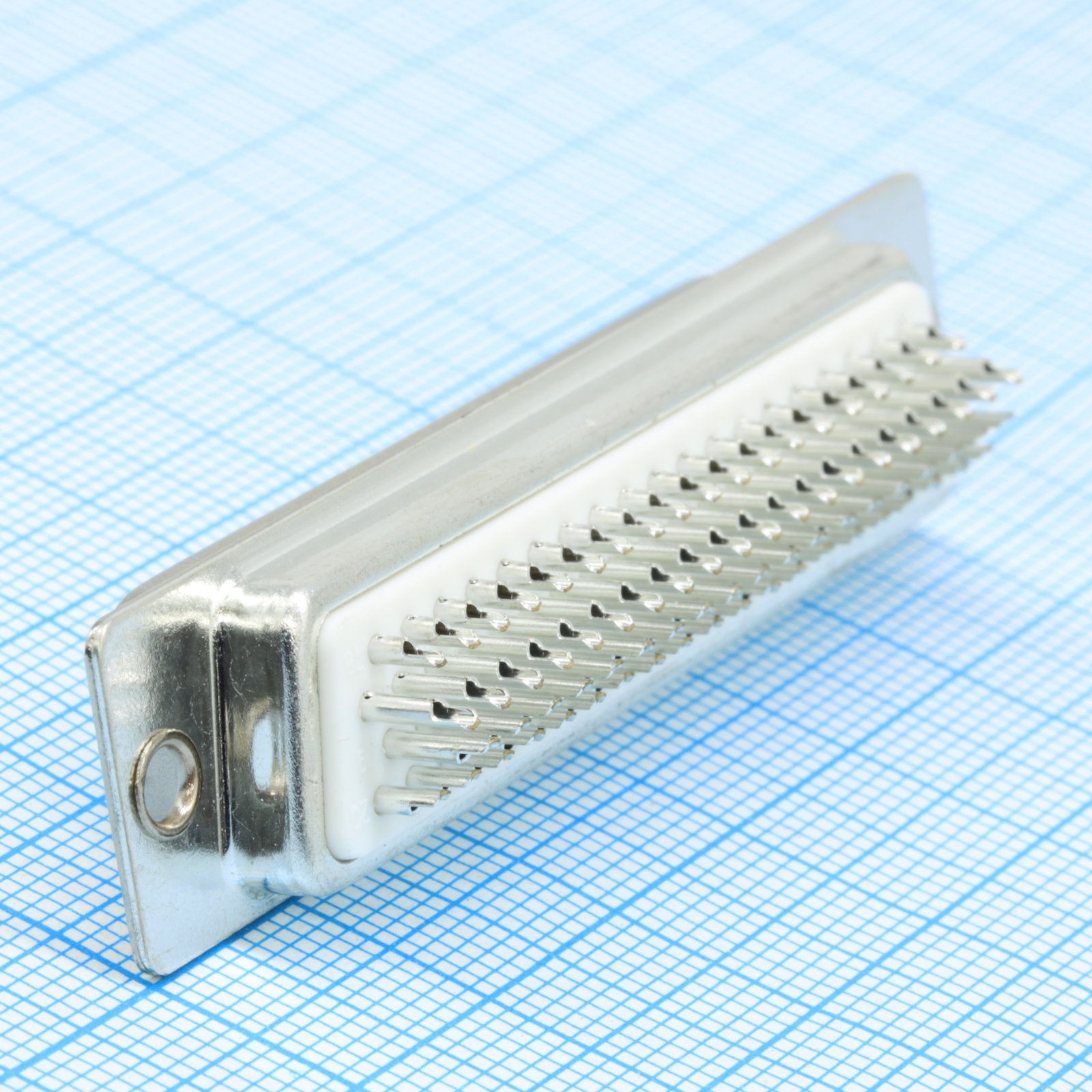

Разъемы / D-SUB / D-SUB высокой плотности (DHR DHS серии) / 78 pin (м) на кабель, диэлектрик белый / DHS-78F (DS1035-78FWNSISS)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
645 шт.
Норм. уп.: 40
Цены поставщиков
Склад 13
В наличии:354 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 219,97 |
| от 12 | 206,17 |
| от 23 | 194,94 |
| от 40 | 186,56 |
| от 120 | 180,33 |
Склад 14
В наличии:291 шт.
Срок поставки: до 7 дн.
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 40 | 184,52 |
Описание
Разъем D-SUB высокой плотности (серия DHR/DHS) от производителя CONNFLY. Модель DHS-78F (DS1035-78FWNSISS) представляет собой 78-контактный штекер (вилку) для монтажа на кабель. Конструкция с белым диэлектриком обеспечивает надежную изоляцию контактов, а высокая плотность выводов позволяет экономить пространство при подключении многожильных интерфейсов. Применяется в промышленной электронике и измерительном оборудовании для передачи сигналов.
Технические характеристики
| Тип | D-Sub |
| Тип монтажа | Выводной |
| Тип винта | Standard (W/O nut) |
| Длина корпуса | 61.00mm |
| Размер A | 3.00 |
| Размер B | 4.00 |
| Размер C | 4.50 |
| Размер d | 5.00 |
| Размер e | 5.50 |
| Dimension f | 5.80 |
| Screw length | 10.7mm |
| Резьба винта | 3.96mm |
| Contact pitch | 2.41mm |
| Contact width | 2.05mm |
| Цвет корпуса | Белый |
| Shell plating | Front shell nickel, Back shell tin |
| Тип разъема | розетка |
| Общая длина | 67.04mm |
| Материал винта | Медный сплав |
| Материал корпуса | Сталь |
| Покрытие контакта | Selective gold flash |
| Shell thickness | 1.0mm |
| Back shell width | 54.3mm |
| Материал контакта | Медный сплав |
| Back shell length | 45.79mm |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. Initial |
| Front shell length | 52.3mm |
| Материал изолятора | Термопласт |
| Число контактов | 78pos. |
| Screw hole spacing | 13.3mm |
| Сопр. изоляции | 1000MΩ Min. |
| Кол-во контактов | 78 контактов |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
