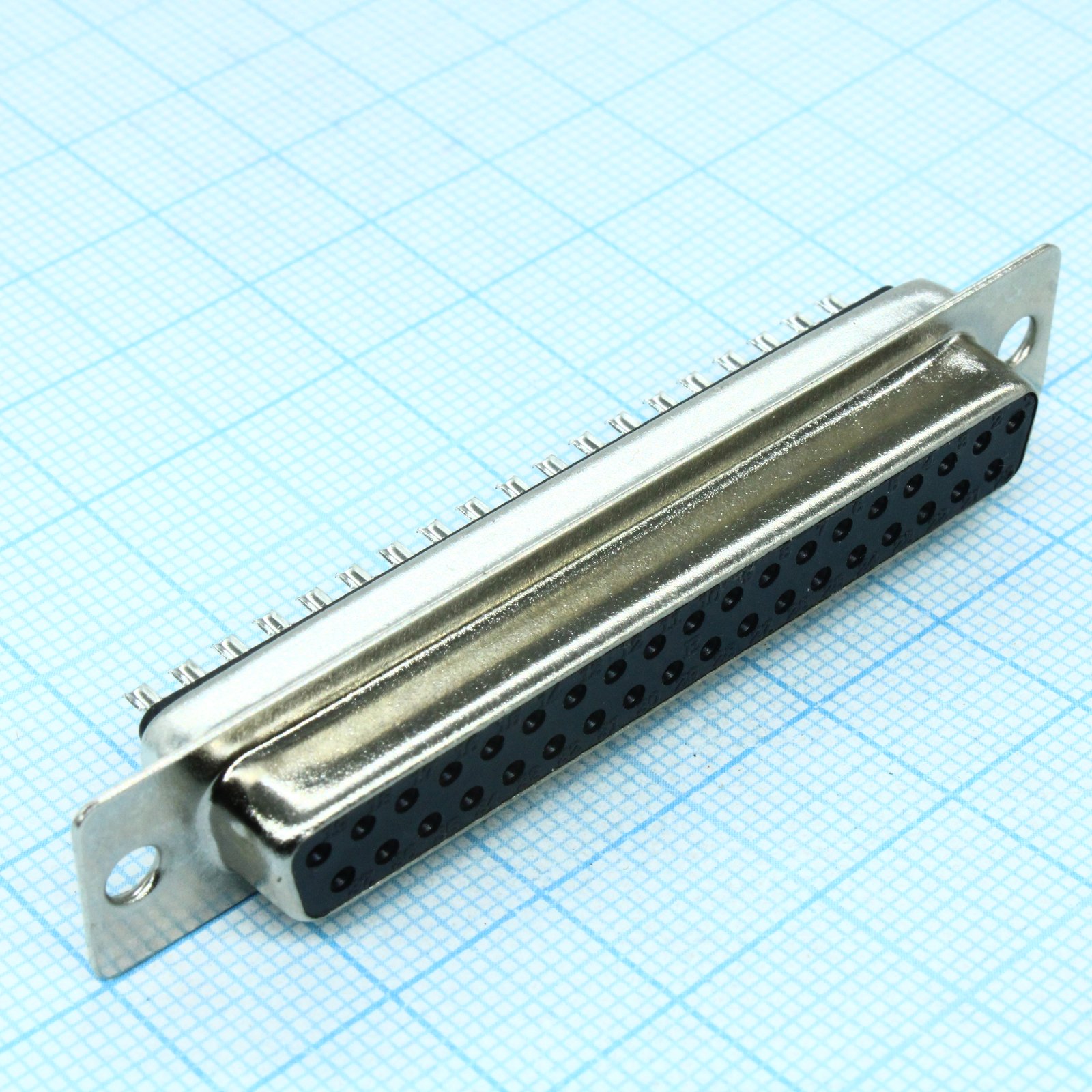

Разъемы / D-SUB / D-SUB пайка на кабель (DB-серия) / 37 pin (м) на кабель, диэлектрик Black / DB-37F (DS1033-37FBNSISS-CT)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы D-SUB и корпуса для них
У поставщиков
22 663 шт.
Норм. уп.: 20
Цены поставщиков
Склад 39
В наличии:10 587 шт.
Срок поставки: до недели
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 45,18 |
Склад 13
В наличии:10 174 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,29 |
| от 160 | 43,03 |
| от 320 | 40,84 |
| от 600 | 38,92 |
| от 1 200 | 37,62 |
Склад 14
В наличии:1 897 шт.
Срок поставки: до 7 дн.
Норм. уп.: 40
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 43,36 |
Склад 12
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 40,37 |
| от 20 | 36,98 |
Описание
Разъем D-SUB DB-37F от CONNFLY — это 37-контактный штекер (вилка) для пайки на кабель. Модель выполнена в прочном черном диэлектрике (Black) и предназначена для надежного соединения в промышленных и компьютерных интерфейсах. Подходит для создания кабельных сборок, требующих стандартного 37-пинового подключения.
Технические характеристики
| Ширина | 12.50mm |
| Пол разъёма | розетка |
| Длина | 69.32mm |
| Тип | D-Sub |
| Тип монтажа | Выводной |
| Шаг выводов | 2.84mm |
| Row pitch | 2.77mm |
| Тип винта | standard (without nut) |
| Размер A | 56.50mm |
| Размер B | 63.50mm |
| Размер C | 69.32mm |
| Размер d | 54.84mm |
| Тип контакта | CT |
| Корпус | D-Sub 37 |
| Цвет корпуса | Чёрный |
| Тип монтажа | кабельный монтаж |
| Shell plating | front nickel, back tin |
| Тип разъема | розетка |
| Материал корпуса | Сталь |
| Допуск угла | ±5° |
| Покрытие контакта | selective gold flash |
| Материал контакта | Медный сплав |
| Общий допуск | ±0.60mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max initial |
| Материал изолятора | PBT+glass fiber |
| Число контактов | 37 |
| Сопр. изоляции | 1000MΩ min |
| Screw hole center distance | 56.50mm |
| Способ монтажа | пайка на кабель |
| Кол-во контактов | 37 |
| Диэлектрическая прочность | 500V AC rms for 1 minute |
| Функциональное назначение | розетка |
