Документация

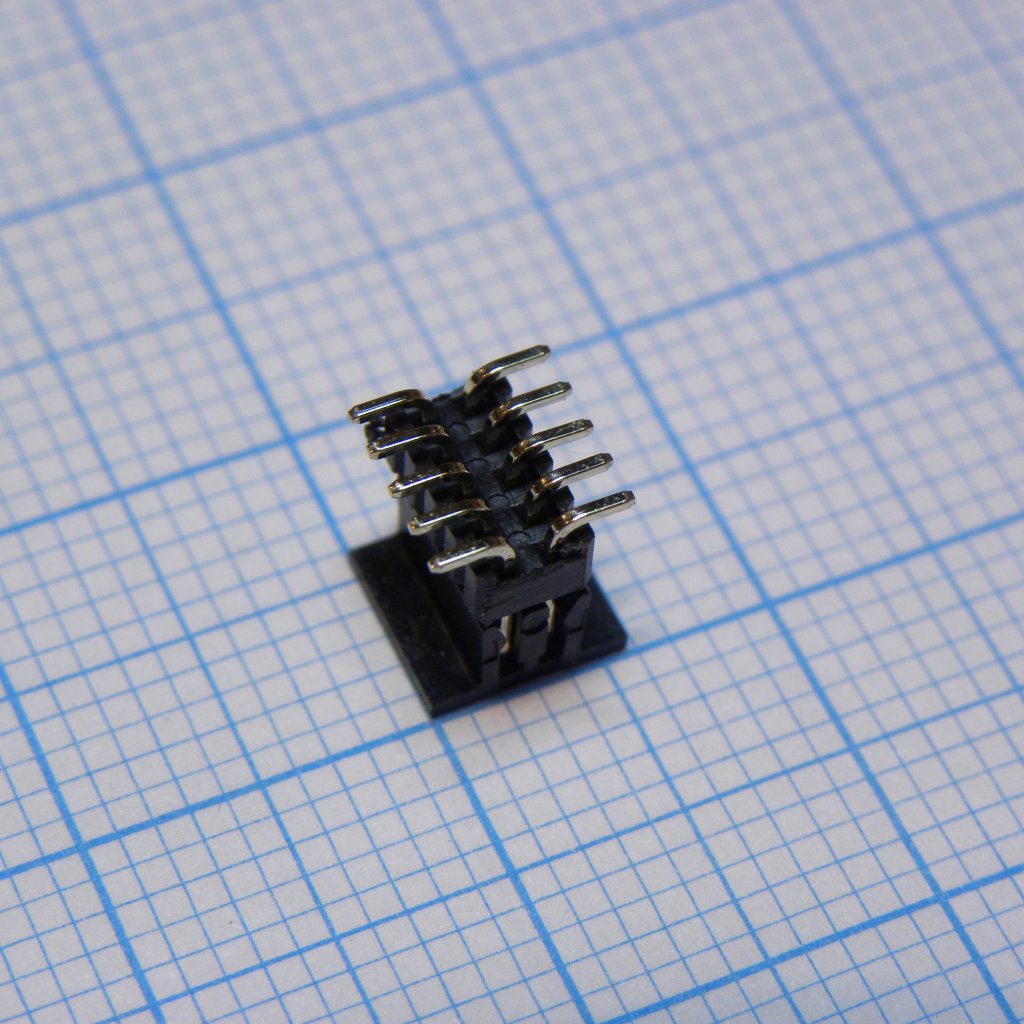

Штыревой соединитель, 2х5 шаг 1,27мм. двухрядный
У поставщика
ПроизводительCONNFLY
КатегорияМежплатные кабели питания
У поставщиков
19 232 шт.
Норм. уп.: 800
Цены поставщиков
Склад 39
В наличии:13 999 шт.
Срок поставки: до недели
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,08 |
| от 117 | 30,62 |
| от 199 | 28,66 |
| от 331 | 27,11 |
| от 548 | 25,99 |
Склад 13
В наличии:5 233 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,07 |
| от 207 | 30,52 |
| от 414 | 28,80 |
| от 800 | 27,29 |
| от 2 400 | 26,28 |
Описание
Штыревой соединитель CONNFLY DS1031-08-2X5P8BS42SR-3A — двухрядный разъем с конфигурацией 2х5 контактов. Шаг выводов составляет 1,27 мм, низкая высота — 2,0 мм. Компонент поставляется в упаковке Tape and Reel. Применяется в компактных электронных устройствах, где требуется надежное соединение плат.
Технические характеристики
| Dim a | 3.30mm (type 4) |
| Dim c | 0.40mm (type 4) |
| Шаг | 1.27mm |
| Единицы | mm |
| Серия | DS1031-08 series |
| Drawing no | C-DS1031-08-XXXXXXXXXXE |
| Шаг строк | 1.27mm |
| Размер контакта | SQ0.40±0.05 |
| Тип упаковки | Tape on reel |
| Цвет корпуса | Чёрный |
| Тип монтажа | SMT |
| Plating level | Level 3A |
| Тип разъема | вилка |
| Допуск угла | ±5°, ±3°, ±2° |
| Покрытие контакта | Full gold flash |
| Pick up support | With pick up |
| Общий допуск | ±0.60 (X.XX), ±0.38 (X.XX), ±0.25 (X.XX) |
| Сопр. контакта | 50mΩ Max. initial |
| Число контактов | 2x5 (10 contacts) |
| Housing dimension b | 1.00mm (type 1) |
| Product number code | DS1031-08-2X5P8BS42SR-3A |
| Примечание | PLLD1.27-10S*Низ.=2.0мм |
| Сопр. изоляции | 1000MΩ Min. |
| Раб. температура | -40°C~+105°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диэлектрическая прочность | 300V AC(rms) for 1 minute |
| Recommended pcb layout tolerance | ±0.05 |
