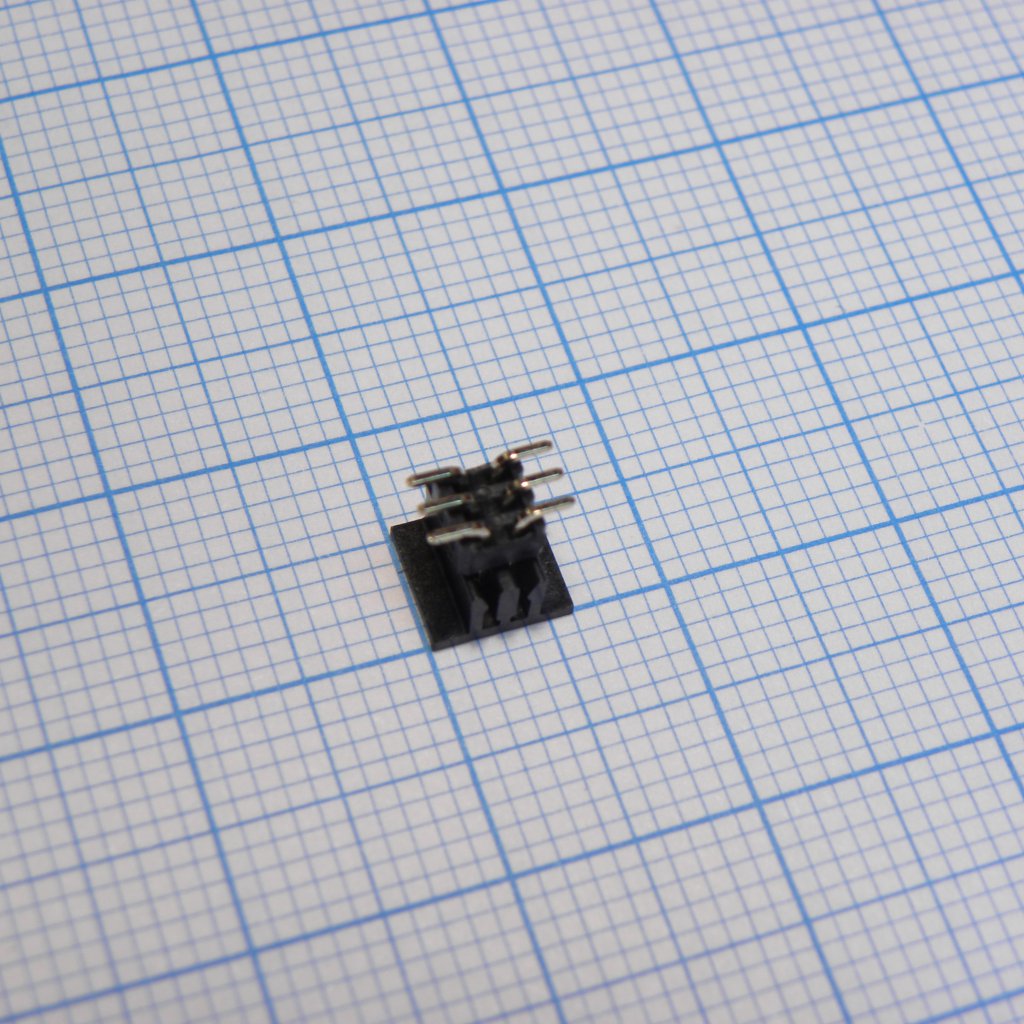

Вилка штыревая 1.27 мм на плту, 2X3
У поставщика
ПроизводительCONNFLY
КатегорияМежплатные кабели питания
У поставщиков
2 468 шт.
Норм. уп.: 800
Цены поставщиков
Склад 39
В наличии:1 658 шт.
Срок поставки: до недели
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,75 |
| от 168 | 21,91 |
| от 278 | 20,30 |
| от 466 | 19,02 |
| от 776 | 18,12 |
Склад 13
В наличии:810 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,37 |
| от 54 | 22,52 |
| от 108 | 21,39 |
| от 216 | 20,01 |
| от 431 | 18,73 |
Описание
Вилка штыревая CONNFLY с шагом 1.27 мм, 2 ряда по 3 контакта (2X3). Высота изолятора 2.0 мм, компонент поставляется на ленте и катушке. Применяется в компактных печатных платах для жгутов и шлейфов в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Dim a | 3.40mm |
| Dim c | 5.8mm |
| Шаг | 1.27mm |
| Шкала | 1:1 |
| Единицы | mm |
| Dim sq | 0.40±0.05mm |
| Серия | DS1031-08 |
| Dim 5 5 | 5.5mm |
| Dim 0 20 | 0.20mm |
| Dim 0 40 | 0.40mm |
| Dim 0 60 | 0.60mm |
| Dim 1 27 | 1.27±0.1mm |
| Dim 1 60 | 1.60mm |
| Dim 3 00 | 3.00mm |
| Dim 3 30 | 3.30mm |
| Dim 6 50 | 6.50mm |
| Тип монтажа | SMT |
| Dim a 0 2 | A±0.2mm |
| Dim a 0 6 | A+0.6mm |
| Dim c 0 2 | C±0.2mm |
| Размер листа | A4 |
| Описание | PIN HEADER PITCH 1.27mm SMT TYPE |
| Артикул | DS1031-08 |
| Dim n 1 1 27 | (N-1)*1.27mm |
| Тип упаковки | TUBE, TAPE ON REEL, TRAY |
| Dim 3 00 0 10 | 3.00±0.10mm |
| Цвет корпуса | Чёрный |
| Housing dim b | 1.00mm, 1.50mm, 1.70mm, 2.00mm, 2.50mm |
| Plating level | LEVEL 3A |
| Тип разъема | вилка |
| Dim 1 27 n 0 5 | 1.27*N±0.5mm |
| Dim 1 27 pitch | 1.27mm |
| Покрытие контакта | FULL GOLD FLASH |
| Pick up support | W/ PICK UP, W/O PICK UP |
| Dim 1 27 n 1 0 25 | 1.27*(N-1)±0.25mm |
| Сопр. контакта | 50mΩ Max. initial |
| Число контактов | 2*2-2*40 |
| Pcb layout tolerance | ±0.05 |
| Примечание | PLLD1.27-6S*Hиз.= 2.0мм |
| Сопр. изоляции | 1000MΩ Min. |
| Раб. температура | -40°C~+105°C |
| General tolerance angle | ±5°, ±3°, ±2° |
| Тип упаковки | Tape and Reel (лента в катушке) |
| General tolerance projection | ±0.60, ±0.38, ±0.25 |
| Диэлектрическая прочность | 300V AC(rms) for 1 minute |
| Ток, А | 3 |
