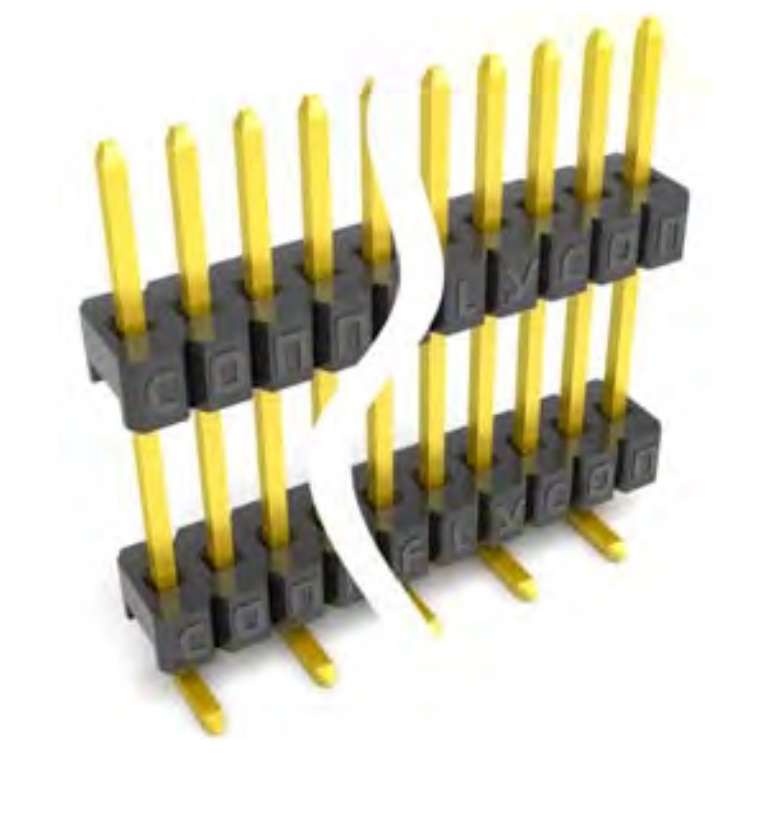

Штыревой соединитель на плату SMT 1x10 pin шаг 1.27мм однорядный
У поставщика
ПроизводительCONNFLY
У поставщиков
4 720 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:4 720 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 80 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,69 |
| от 41 | 8,06 |
| от 71 | 7,38 |
| от 141 | 6,84 |
| от 400 | 6,38 |
Описание
Штыревой соединитель на плату SMT от CONNFLY. Модель имеет однорядную конфигурацию 1x10 pin с шагом 1.27 мм. Компонент предназначен для поверхностного монтажа. Применяется в компактных электронных устройствах, где требуется надежное соединение при ограниченном пространстве на плате.
Технические характеристики
| Dim a | 3.00mm |
| Dim b | 0.40mm |
| Dim c | 6.00mm |
| Dim w | 5.00mm |
| Шаг | 1.27mm |
| Размер вывода | 0.40±0.03mm |
| Bend type | R1 type |
| Тип продукта | DS1031-05-1X10P8BS311-3A |
| Цвет корпуса | Чёрный |
| Тип монтажа | SMT |
| Plating level | 3A |
| Тип разъема | вилка |
| Ном. ток | 1A |
| Высота корпуса | 1.00mm (DIM H=1) |
| Общая длина | N*1.27±0.5 |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. |
| Материал изолятора | PA-9T, Black, UL94-V0 |
| Число контактов | 10 |
| Сопр. изоляции | 500MΩ Min. |
| Тип упаковки | Bulk (россыпь) |
| Рекомендация по разметке платы | 1.27*(N-1)±0.25 |
| Диэлектрическая прочность | 300V AC(rms) for 1 minute |
