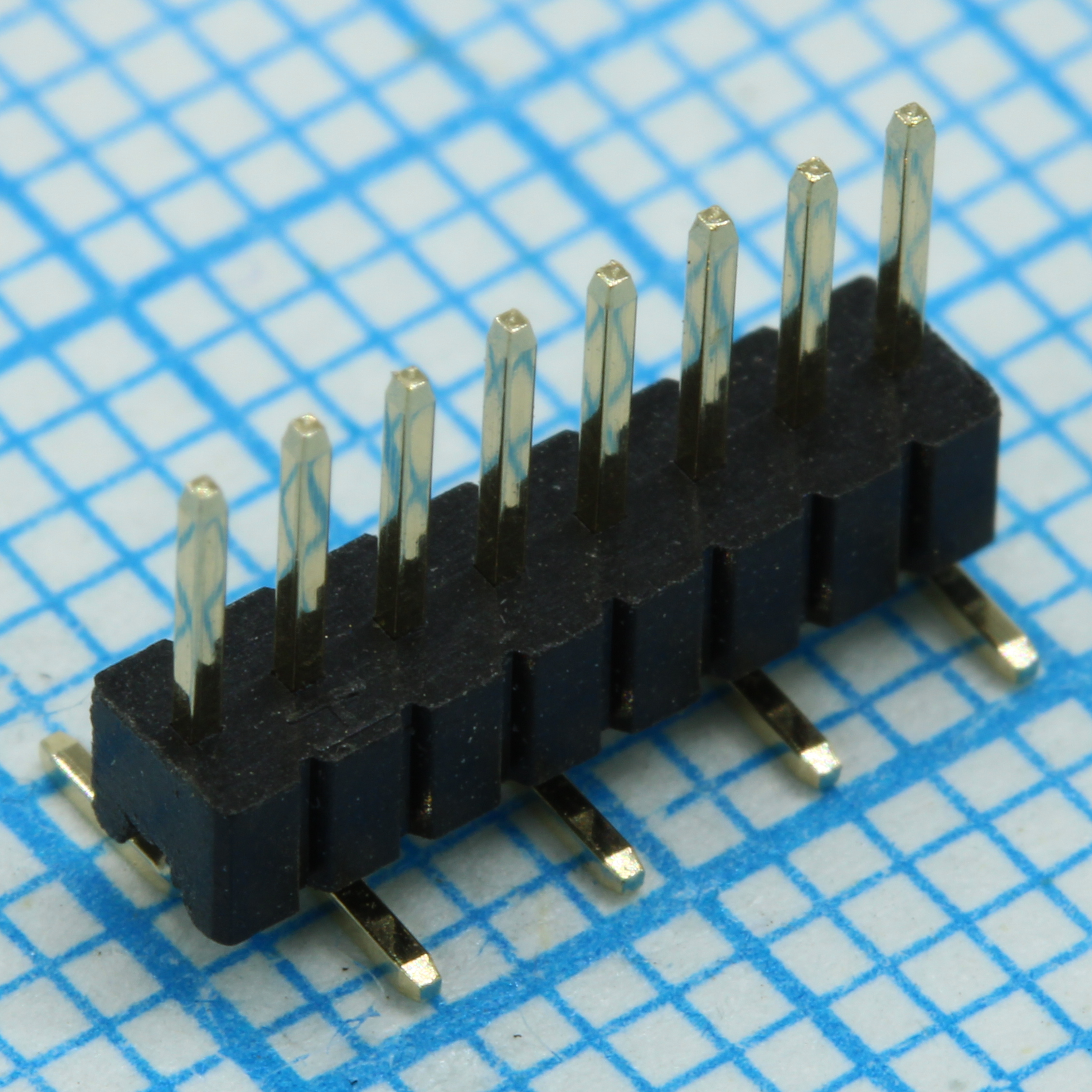

Однорядный штыревой соединитель на плату 8 pin SMD монтаж
У поставщика
ПроизводительCONNFLY
У поставщиков
3 445 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:3 445 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,03 |
| от 56 | 22,18 |
| от 111 | 21,05 |
| от 222 | 19,68 |
| от 500 | 18,41 |
Описание
Однорядный штыревой соединитель на плату от CONNFLY. Модель рассчитана на 8 контактов (pin) и предназначена для поверхностного монтажа (SMD). Компактный корпус и шаг выводов подходят для плотного монтажа на плате. Применяется в промышленной автоматике и бытовой электронике для создания надежных разъемных соединений.
Технические характеристики
| Dim a | 3.70mm |
| Dim b | 5.00mm |
| Dim c | 0.40mm |
| Шаг | 1.27mm |
| Ток, А | 1A |
| Корпус | 1.27mm Pin Header Single Row SMT Type |
| Напряжение, В | 125V |
| Тип монтажа | SMT |
| Bend type | R1 type |
| Размеры | DIM A: 3.70mm, DIM B: 5.00mm, DIM C: 0.40mm |
| Plating level | 3A |
| Тип разъема | P:Plug |
| Высота корпуса | 1.00mm (type 1) |
| Общая длина | 1.27*N±0.5 |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Contact pad size | □0.40±0.05 |
| Материал корпуса | PA9T, Black, UL94-V0 |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. |
| Число контактов | 8 |
| Сопр. изоляции | 500MΩ Min. |
| Recommended pcb layout | 1.27*(N-1)±0.25 (Tolerance:±0.05) |
| Тип упаковки | Bulk (россыпь) |
| Диэлектрическая прочность | 300V AC(rms) for 1 minute |
