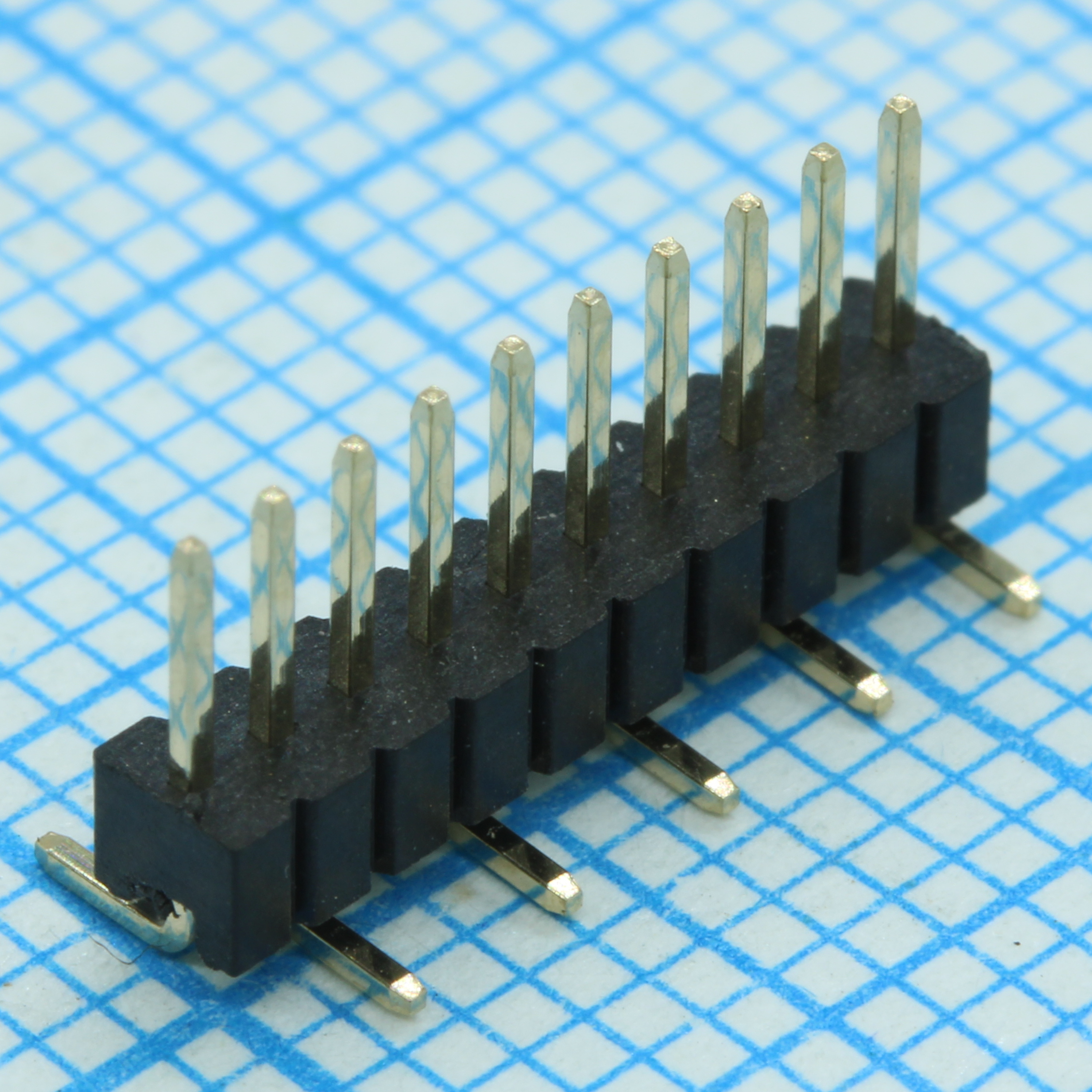

Однорядный штыревой соединитель на плату 10 pin SMD монтаж
У поставщика
ПроизводительCONNFLY
У поставщиков
4 820 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:4 820 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,32 |
| от 62 | 32,15 |
| от 123 | 29,57 |
| от 245 | 27,60 |
| от 500 | 26,14 |
Описание
Однорядный штыревой соединитель на плату от CONNFLY с 10 контактами. Предназначен для поверхностного монтажа (SMD), что упрощает установку на плату. Компонент поставляется в россыпи (Bulk). Подходит для использования в промышленной автоматике и бытовой электронике.
Технические характеристики
| Шаг | 1.27mm |
| Серия | DS1031-03 |
| Корпус | SMT |
| Тип монтажа | SMT |
| Размер A | 3.70mm |
| Размер B | 5.00mm |
| Размер C | 0.40mm |
| Артикул | DS1031-03-1X10P8BS311-3A |
| Конфигурация | 1x10 |
| Цвет корпуса | Чёрный |
| Тип разъема | 1.27mm Pin Header Single Row SMT Type |
| Ном. ток | 1A |
| Length 10 pins | 11.43mm |
| Ном. напряжение | 125V |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Материал корпуса | P-A9T, Black, UL94-V0 |
| Pcb layout length | 1.27*N±0.5mm |
| Сопр. контакта | 20mΩ Max |
| Число контактов | 10 |
| Класс горючести | UL94-V0 |
| Length between pins | (N-1)*1.27mm |
| Pcb layout tolerance | 1.27*(N-1)±0.25mm (Tolerance:±0.05mm) |
| Сопр. изоляции | 500MΩ Min |
| Раб. температура | -40°C to +105°C |
| Contact plating option | Full gold flash |
| Тип упаковки | Bulk (россыпь) |
| Диэлектрическая прочность | 300V AC(rms) for 1 minute |
