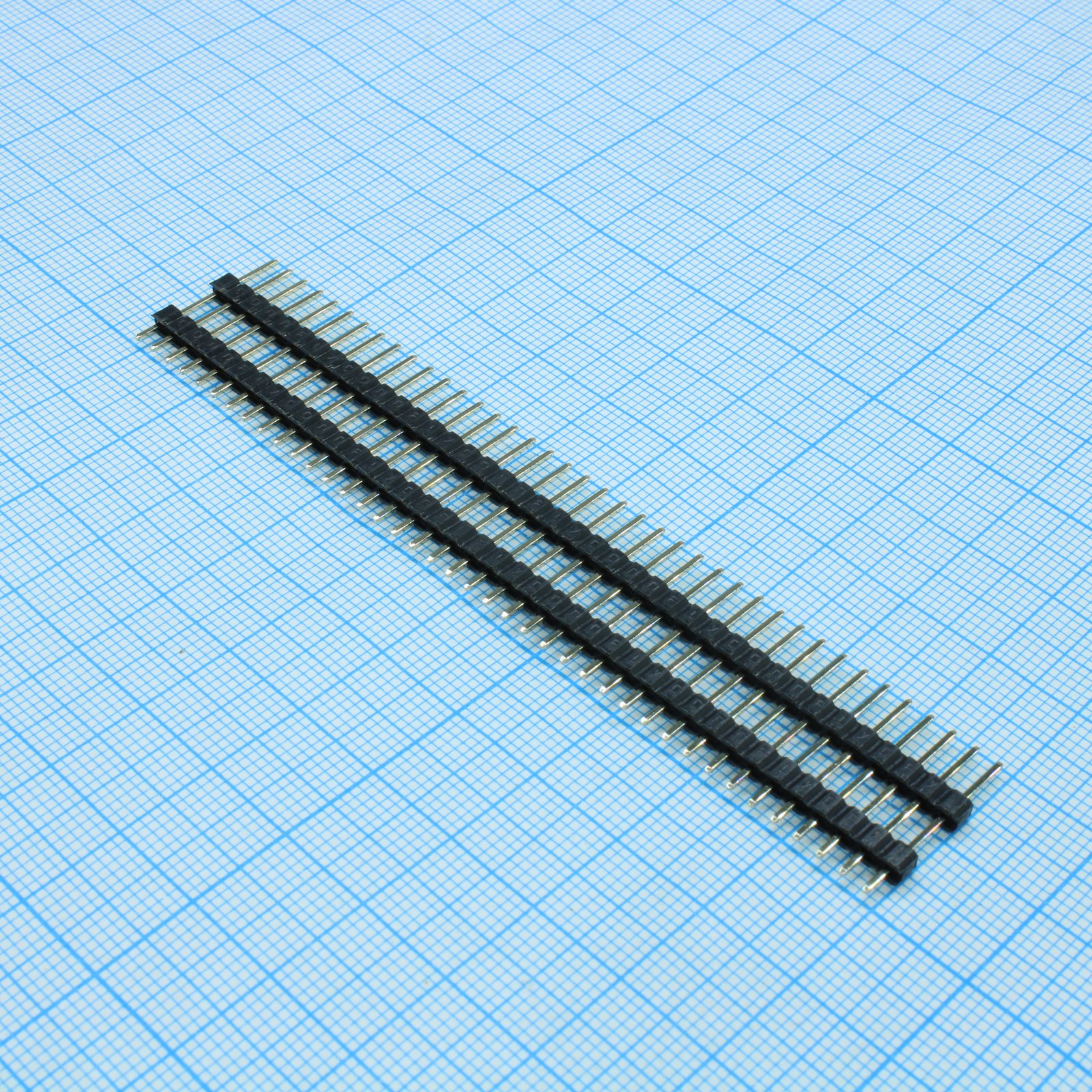

Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри однорядные межплатные с шагом 2.54мм (A=6.0 C=10.4 B=3) / PLH-40 DS1029-01-1x40P8BVA18-B / CH-254-1-40P-S-GO-A2.54-1X40-30/104/60-18Y SHAINOR,
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
18 559 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:12 388 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,84 |
Склад 13
В наличии:3 447 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,36 |
| от 200 | 22,22 |
| от 300 | 20,53 |
| от 600 | 19,06 |
| от 1 100 | 18,08 |
Склад 14
В наличии:2 724 шт.
Срок поставки: до 7 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 22,47 |
Описание
Разъем штыревой однорядный на плату CONNFLY серии DS1029-01 с шагом контактов 2.54 мм. Модель 1x40P8BVA18-B имеет 40 выводов и предназначена для межплатных соединений. Конструкция с геометрией выводов A=6.0 мм, C=10.4 мм, B=3 мм обеспечивает надежный контакт при монтаже. Применяется в качестве разъема PLH/PLS/PLD для коммутации печатных плат в электронных устройствах.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1029-01 |
| Шаг | 2.54 мм |
| Bend type | V1 type |
| Dimension A | 6.00mm |
| Dimension B | 3.00mm |
| Dimension C | 10.40mm |
| Шаг строк | 2.54mm |
| Корпус | DIP-40 |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | THT |
| Plating level | 8 (Full Gold Flash) |
| Тип разъема | вилка |
| Ном. ток | 3A |
| Length formula | N*2.54±0.5 |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Диаметр отверстия PCB | Ø1.02mm |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | PBT, Black, UL94-V0 |
| Число контактов | 1x40 |
| Contact square size | 0.64±0.05mm |
| Сопр. изоляции | 1000MΩ Min |
| Раб. температура | -40°C to +105°C |
| Mounting hole spacing formula | (N-1)*2.54±0.25 |
| Кол-во контактов | 40 |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
