Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри однорядные межплатные с шагом 2.54мм ( L1=10mm) (6.0+10.4+3.0mm) / PLH-03 (DS1029-01-1x3P8BVB18-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
487 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:289 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,92 |
| от 139 | 6,27 |
| от 277 | 5,62 |
| от 554 | 5,15 |
| от 1 000 | 4,95 |
Склад 14
В наличии:198 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 3,45 |
Описание

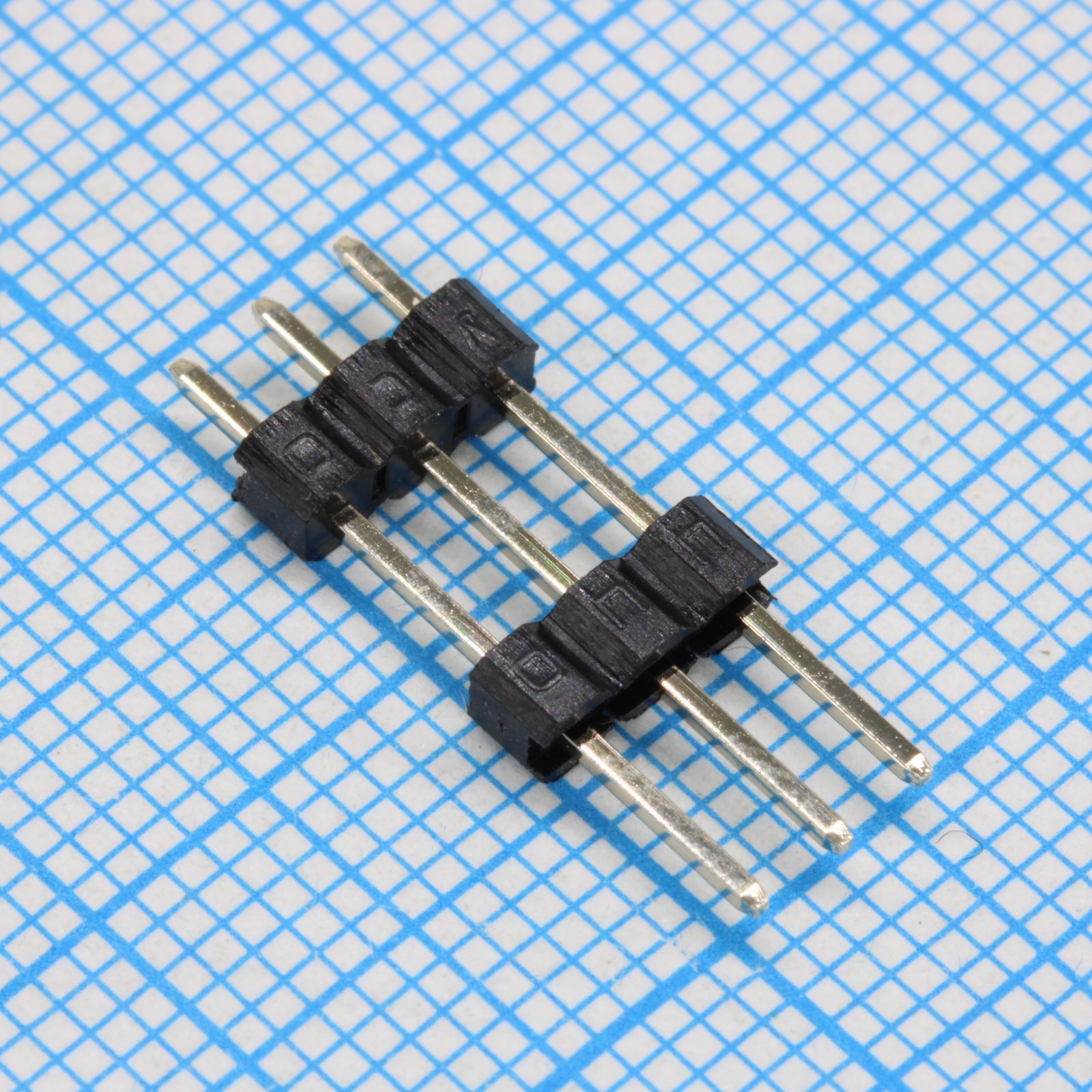

Разъем штыревой однорядный PLH-03 от производителя CONNFLY. Модель DS1029-01-1x3P8BVB18-B предназначена для межплатных соединений с шагом контактов 2.54 мм. Конструкция включает 3 контакта, общая длина детали составляет 19.4 мм (6.0+10.4+3.0 мм). Применяется для надежного монтажа на плату в электронных устройствах.
Технические характеристики
| Тип | V1 type |
| Шаг | 2.54mm |
| Серия | DS1029-01-1x3P8BVB18-B |
| Шаг | 2.54 мм |
| Корпус | 1x3P |
| Тип монтажа | Выводной |
| Bend type | V1 |
| Размеры | A: 6.00mm; B: 10.40mm; C: 3.00mm |
| Цвет корпуса | Чёрный |
| Тип разъема | P (Plug) |
| Ном. ток | 3A |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | PBT, Black, UL94-V0 |
| Число контактов | 3 |
| Contact plating code | 8 (Full Gold Flash) |
| Сопр. изоляции | 1000MΩ Min |
| Recommended pcb layout | 2.54mm pitch, Ø1.02mm holes |
| Кол-во контактов | 3 |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
