Штыревой соединитель, 1х2 шаг 2,54мм.,однорядный (A=6.00мм, C=10.40мм, B=3.00мм)
У поставщика
ПроизводительCONNFLY
У поставщиков
9 424 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:9 424 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 68 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,24 |
| от 202 | 8,95 |
| от 403 | 7,87 |
| от 805 | 7,04 |
| от 2 000 | 6,46 |
Описание

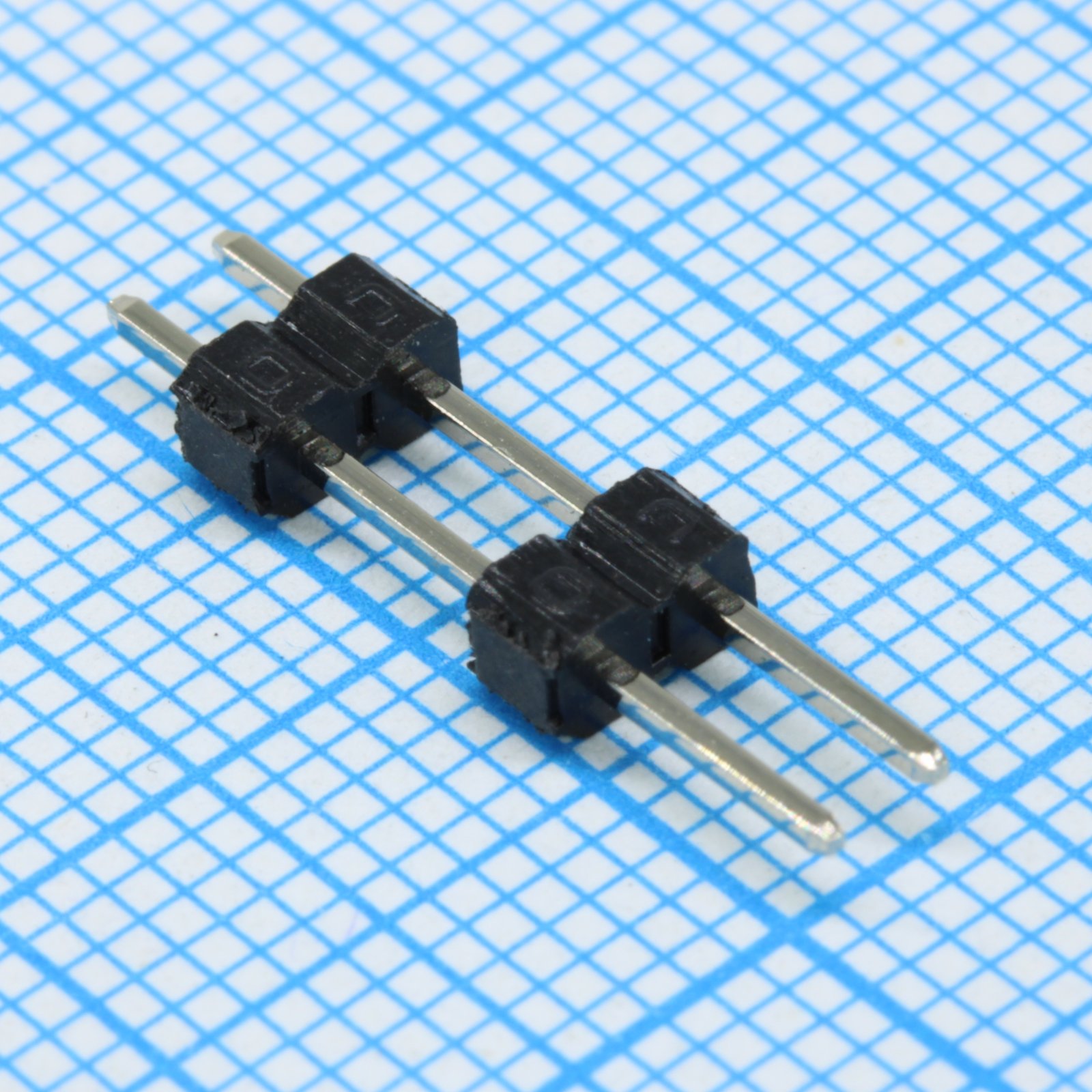

Штыревой соединитель CONNFLY DS1029-01-1X2P8BVA18-B — это однорядный разъем с шагом 2,54 мм на 2 контакта. Корпус имеет высоту 6,00 мм, длину 10,40 мм и ширину 3,00 мм. Подходит для монтажа на плату в блоках питания, контроллерах и измерительном оборудовании.
Технические характеристики
| Рядов | 1 |
| Шаг | 2.54mm |
| Серия | DS1029-01 |
| Bend type | V1 type |
| Dimension A | 6.00mm |
| Dimension B | 3.00mm |
| Dimension C | 10.40mm |
| Цвет корпуса | Чёрный |
| Тип монтажа | V/T type |
| Plating level | 8: Full Gold Flash |
| Тип разъема | вилка |
| Ном. ток | 3A |
| Покрытие контакта | Gold Plating Over Nickel |
| Contact spacing | 2.54mm |
| Square pin size | 0.64±0.05mm |
| Материал контакта | Медный сплав |
| Сопр. контакта | 20mOhm Max |
| Материал изолятора | PBT, Black, UL94-V0 |
| Число контактов | 1x2 |
| Pcb layout tolerance | ±0.05mm |
| Примечание | PLH-2 |
| Сопр. изоляции | 1000MOhm Min |
| Раб. температура | -40°C to +105°C |
| Overall length formula | N*2.54±0.5 |
| Pcb layout pin diameter | 1.02mm |
| Тип упаковки | Bulk (россыпь) |
| Contact row length formula | (N-1)*2.54±0.25 |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
