Разъемы / PLH PLS PLD штыри на плату шаг 2.00 mm / штыри на плату двухрядные с шагом 2.0мм прямой угол / PLD2-80R (DS1025-06-2x40P8BR1-B)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы штыревые
У поставщиков
32 584 шт.
Норм. уп.: 100
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт12,40 ₽
дешевле всех
Сумма620,00 ₽
В наличии12 607 шт
от 50 штюрлицам и ИП
Склад 13срок до недели
Цена за шт19,06 ₽
Сумма953,00 ₽
+ доплата 490,00 ₽
В наличии11 659 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 200 — 17,28 ₽ (−9%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии8 318 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 21,39 ₽
50 шт · Склад 39 · 620,00 ₽
Описание

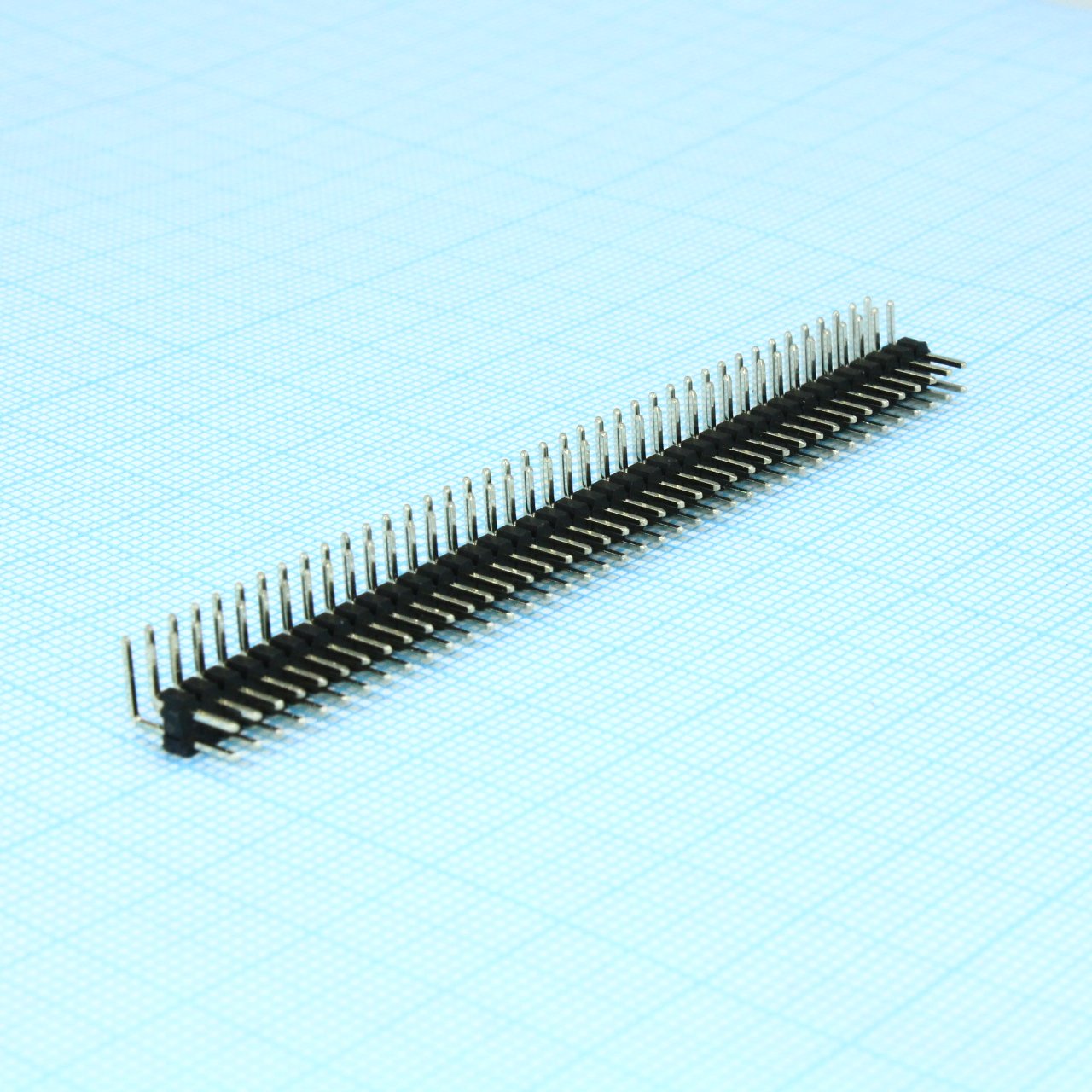

Разъем CONNFLY DS1025-06-2x40P8BR1-B представляет собой двухрядную штыревую колодку (тип PLD2-80R) с шагом контактов 2.0 мм. Компонент предназначен для пайки на плату под прямым углом, что удобно для создания надежных разъемных соединений в условиях ограниченного пространства. Модель имеет 80 контактов (2x40) и применяется в промышленной электронике, измерительном оборудовании и системах автоматизации для подключения шлейфов или ответных частей.
Технические характеристики
| Шаг | 2.00mm |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Длина вывода | 2.80mm to 4.00mm |
| Размер A | 3.20mm to 8.00mm |
| Размер B | 2.80mm to 4.00mm |
| Размер C | 9.00mm to 13.30mm |
| Размер T | 9.30mm to 15.70mm |
| Шаг строк | 2.00mm |
| Тип контакта | R/A Type |
| Цвет корпуса | Чёрный |
| Тип разъема | вилка |
| Ном. ток | 1.5A |
| Покрытие контакта | Full gold flash |
| Материал контакта | Медный сплав |
| Шаг печатной платы | 2.00mm |
| Сопр. контакта | 20mΩ Max. |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 2x2 to 2x40 |
| Размер квадрата контакта | 0.50mm ±0.05mm |
| Сопр. изоляции | 1000MΩ Min. |
| Раб. температура | -40°C to +105°C |
| Электрическая прочность | 500VAC |
| Диаметр отверстия на плате | 0.80mm |
| Кол-во контактов | 80 |
