Разъемы / PLH PLS PLD штыри на плату шаг 2.00 mm / штыри на плату двухрядные с шагом 2.0мм / PLD2-04 (DS1025-05-2x2P8BV1-B)
У поставщика
ПроизводительCONNFLY
У поставщиков
7 675 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:4 608 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 310 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,23 |
| от 440 | 1,92 |
| от 1 000 | 1,68 |
| от 2 000 | 1,50 |
| от 4 000 | 1,38 |
Склад 14
В наличии:3 067 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 1,36 |
Описание

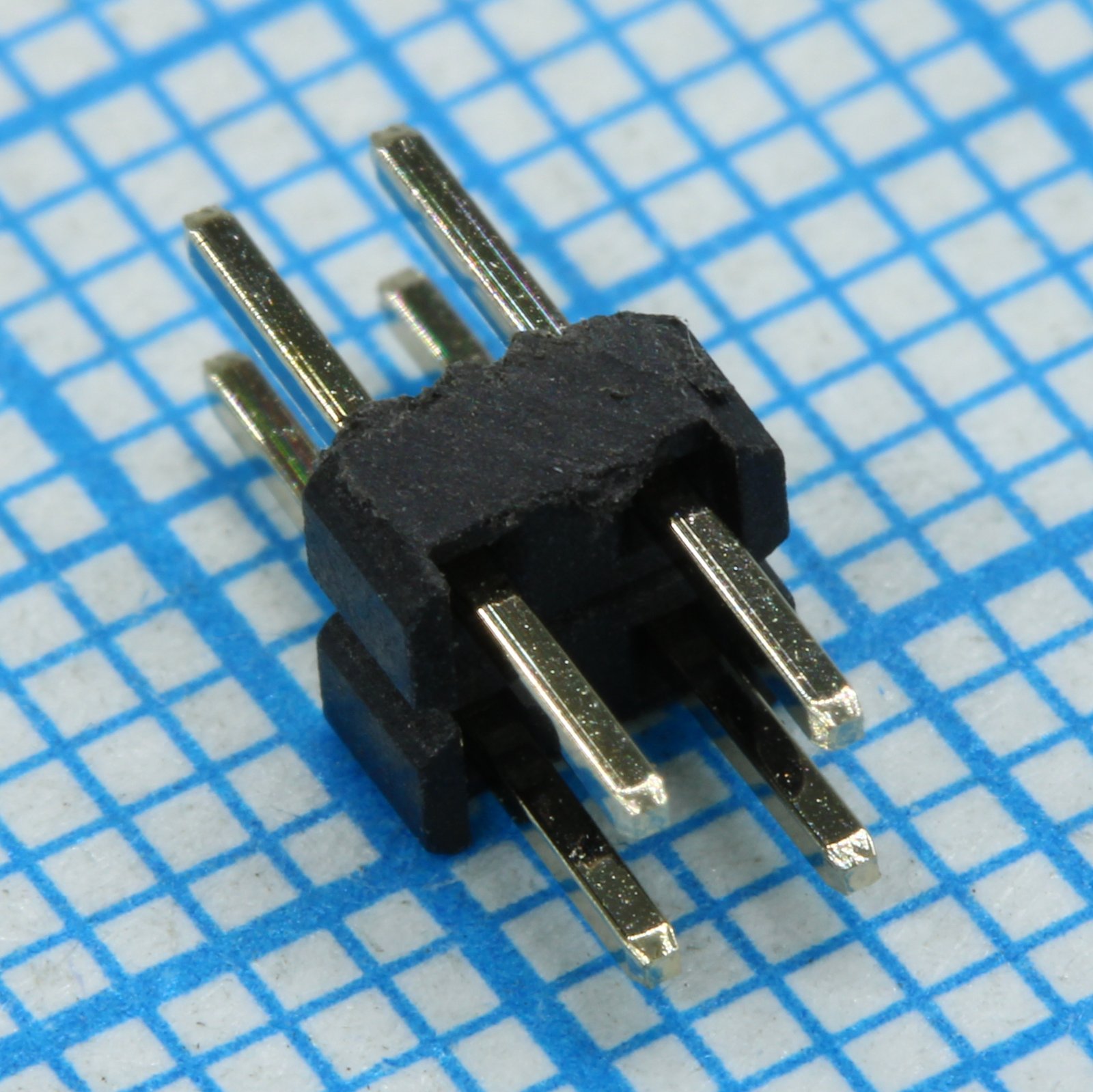

Разъём CONNFLY серии PLD2-04 (DS1025-05-2x2P8BV1-B) представляет собой двухрядный штыревой соединитель для монтажа на плату. Модель имеет шаг контактов 2.0 мм и рассчитана на 4 контакта (2x2). Применяется для надёжного соединения печатных плат в компактных электронных устройствах.
Технические характеристики
| Тип | 1 |
| Шаг | 2.00mm |
| Шаг | 2.54 мм |
| Dimension A | 2.80 |
| Dimension B | 4.00 |
| Диаметр штыря | Ø0.80mm |
| Корпус | SIP |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | V/T type |
| Plating level | Level B |
| Тип разъема | вилка |
| Ном. ток | 1.5A |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | High temp, Black, UL94-V0 |
| Число контактов | 2x2~2x40 |
| Допуск размера | ±0.1 |
| Pcb layout tolerance | ±0.05 |
| Сопр. изоляции | 1000MΩ Min |
| Contact spacing tolerance | ±0.25 |
| Кол-во контактов | 5 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
