Разъемы / PLH PLS PLD штыри на плату шаг 2.00 mm / штыри на плату однорядные шаг 2мм / PLS2-05 (DS1025-01-1x5P6BV1)
У поставщика
ПроизводительCONNFLY
У поставщиков
3 462 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:2 535 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 244 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,84 |
| от 294 | 2,46 |
| от 588 | 2,10 |
| от 1 500 | 1,89 |
| от 3 000 | 1,79 |
Склад 14
В наличии:631 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 500 | 1,94 |
Склад 39
В наличии:296 шт.
Срок поставки: до недели
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,91 |
| от 1 320 | 2,36 |
| от 2 200 | 2,05 |
| от 3 685 | 1,81 |
| от 6 161 | 1,65 |
Описание

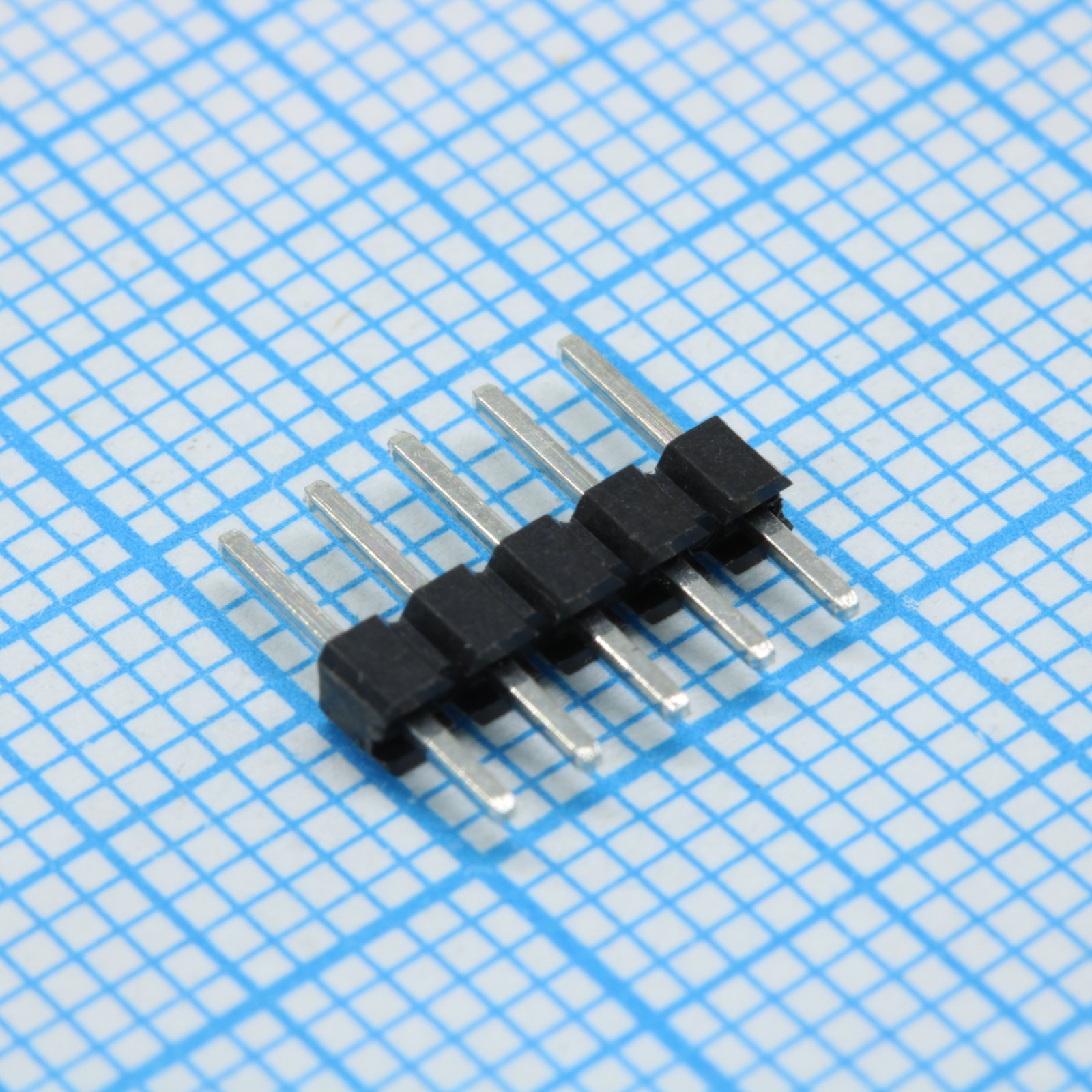

Разъем штыревой однорядный CONNFLY серии PLS2-05, модель DS1025-01-1x5P6BV1. Предназначен для пайки на плату и обеспечивает надежное соединение в электронных устройствах. Шаг контактов составляет 2.00 мм, что позволяет использовать его в компактных модулях и промышленной автоматике.
Технические характеристики
| Тип | Type 1 |
| Dim a | 4.00mm |
| Dim b | 2.80mm |
| Шаг | 2.00mm |
| Шаг | 2.54 мм |
| Корпус | SIP-5 |
| Тип монтажа | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | V/T type |
| Plating level | Level B |
| Тип разъема | вилка |
| Ном. ток | 1.5A |
| Покрытие контакта | Gold Plating Over Nickel |
| Диаметр контакта | Ø0.85mm |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | PA-9T, Black, UL94-V0 |
| Число контактов | 1x5 |
| Pcb layout tolerance | ±0.05mm |
| Сопр. изоляции | 1000MΩ Min |
| Кол-во контактов | 5 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
