Разъемы / PLH PLS PLD штыри на плату шаг 2.00 mm / штыри на плату однорядные шаг 2мм / PLS2-03 (DS1025-01-1x3P6BV1)
У поставщика
ПроизводительCONNFLY
У поставщиков
25 775 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 14
В наличии:18 504 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 1,20 |
Склад 13
В наличии:7 269 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 234 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,97 |
| от 632 | 2,43 |
| от 1 264 | 1,98 |
| от 4 000 | 1,66 |
| от 6 000 | 1,47 |
Склад 39
В наличии:2 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,80 |
| от 2 144 | 1,44 |
| от 3 606 | 1,25 |
| от 6 043 | 1,09 |
| от 10 039 | 0,98 |
Описание

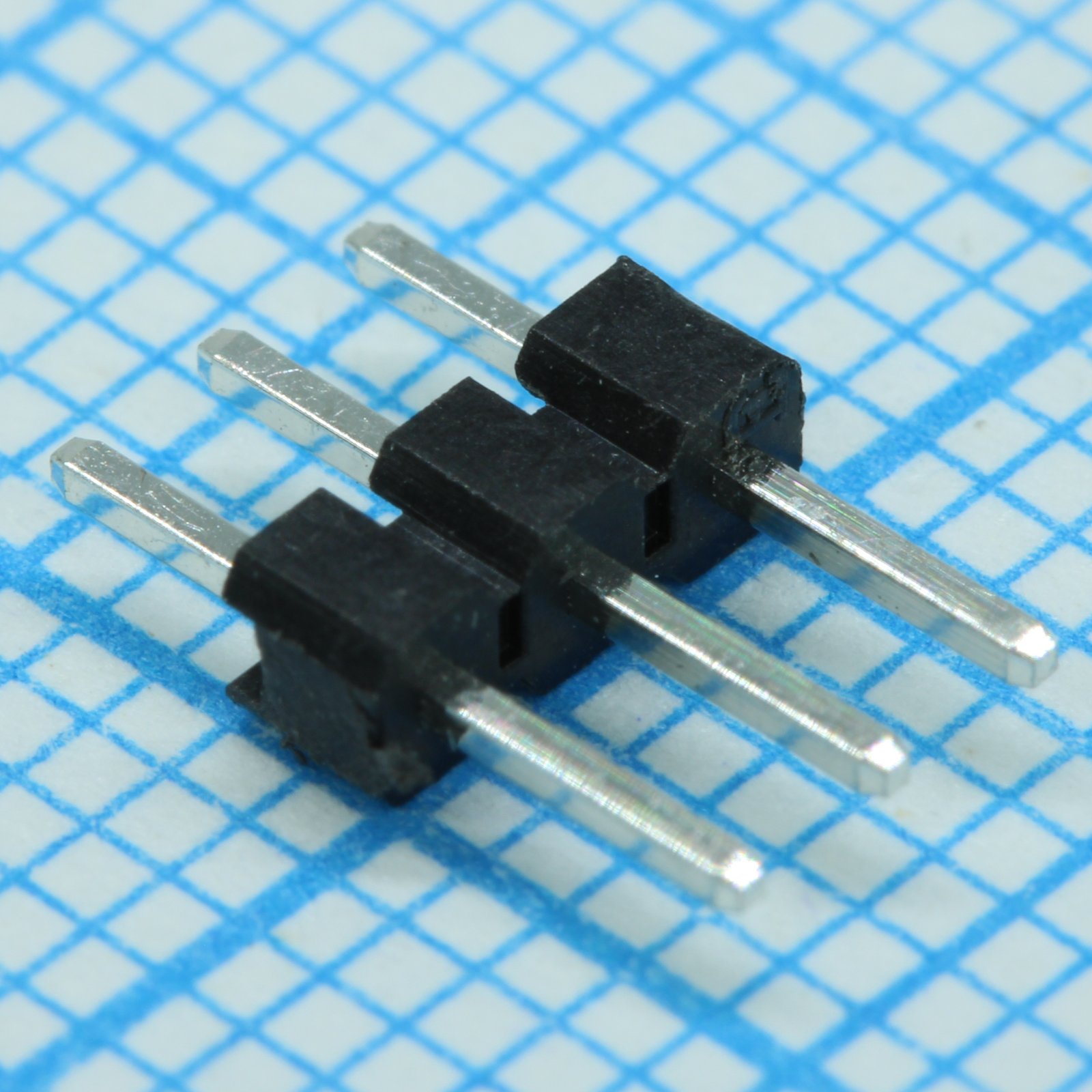

Разъём CONNFLY DS1025-01-1x3P6BV1 представляет собой однорядную штыревую планку (тип PLS) с шагом контактов 2,00 мм. Модель рассчитана на 3 контакта и предназначена для пайки на плату. Используется для создания надёжных разъёмных соединений в электронных устройствах, где требуется компактный и стандартизированный интерфейс.
Технические характеристики
| Шаг | 2.00mm |
| Серия | DS1025-01 |
| Шаг | 2.54 мм |
| Корпус | Single row pin header, 3 positions |
| Размеры | Overall length: 10.20mm, width: 2.80mm, pin size: 0.50mm square |
| Корпус | SIP-3 |
| Монтаж | Выводной |
| Цвет корпуса | Чёрный |
| Тип монтажа | THT |
| Ном. ток | 1.5A |
| Покрытие контакта | Tin |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | PA-9T, Black, UL94-V0 |
| Число контактов | 3 |
| Сопр. изоляции | 1000MΩ Min |
| Кол-во контактов | 3 |
| Диэлектрическая прочность | 500V AC(rms) |
