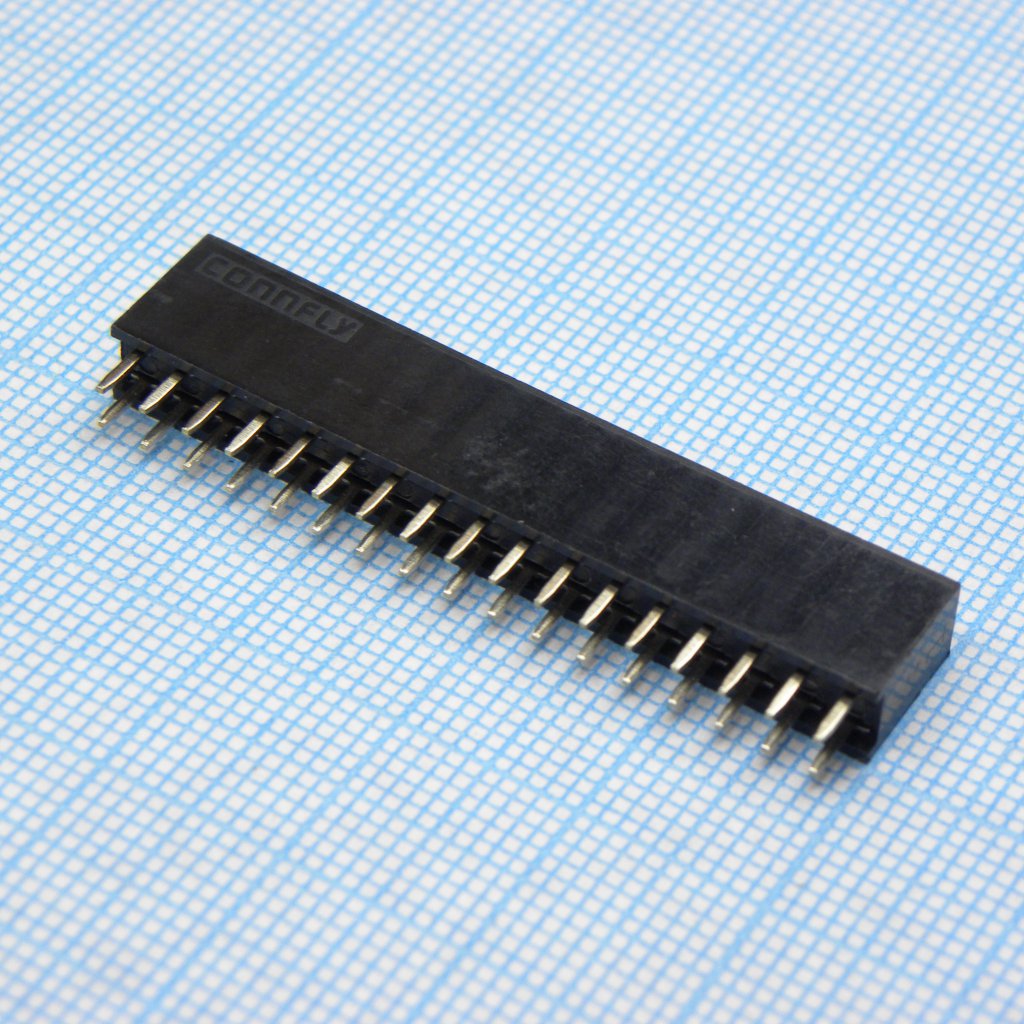

Разъем штыревой DS1023-2x17S21 / PBD-34 шаг 2.54 на плату
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы штыревые
У поставщиков
3 955 шт.
Норм. уп.: 2
Цены поставщиков
Склад 39
В наличии:3 930 шт.
Срок поставки: до недели
Норм. уп.: 80
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,02 |
| от 245 | 14,82 |
| от 402 | 13,57 |
| от 671 | 12,58 |
| от 1 121 | 11,90 |
Склад 12
В наличии:25 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,77 |
| от 2 | 19,25 |
| от 20 | 10,93 |
Описание
Разъем штыревой DS1023-2x17S21 от CONNFLY представляет собой двухрядный штыревой соединитель с 34 контактами (2x17). Модель выполнена с шагом 2.54 мм для монтажа непосредственно на печатную плату. Применяется для создания надежных разъемных соединений в электронных устройствах, измерительной и вычислительной технике.
Технические характеристики
| Рядов | 2 |
| Тип | pin header (female header) |
| Примечания | 2.54*(N-1)±0.25 for length; profile height options: 8.5mm (code 1), 5.0mm (code 2) |
| Шаг | 2.54mm |
| Длина | 40.64mm ±0.25mm |
| Серия | DS1023 |
| Тип | штыревой разъем |
| Шаг | 2.54 мм |
| Корпус | Header, 2.54mm pitch dual row |
| Покрытие | full gold flash (assumed from code 1) |
| Кол-во рядов | 2 |
| Код продукта | DS1023-2x17S21 |
| Тип монтажа | Выводной |
| Тип монтажа | прямой |
| Кол-во выводов | 34 |
| Общая длина | 40.64mm ±0.25mm (for dual rows, N=17) |
| Profile height | 5.0mm (code 2) |
| Диаметр контакта | 0.40mm or 0.60mm (per drawing, unclear) |
| Contacts per row | 17 |
| Темп. диапазон | -40°C ~ +105°C |
| Сопр. контакта | 20mΩ max initial |
| Число контактов | 34 |
| Mounting technology | tht (сквозное отверстие) |
| Сопр. изоляции | 1000MΩ min |
| Profile height options | 5.0mm, 8.5mm |
| Contact plating options | Full Gold Flash, Nickel + Gold Flash |
| Contact retention force | 500gf min |
| Мин. сопротивление изоляции | 1000MΩ |
| Contact retention force min | 500gf |
| Диап. раб. темп. | -40°C ~ +105°C |
| Contact resistance initial max | 20mΩ |
| Кол-во контактов | 34 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
