Гнездо DS1023-2x13S21
У поставщика
У поставщиков
10 450 шт.
Норм. уп.: 80
Цены поставщиков
Склад 14
В наличии:6 544 шт.
Срок поставки: до 7 дн.
Норм. уп.: 120
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 9,20 |
Склад 13
В наличии:3 546 шт
Срок поставки: до недели
Норм. уп.: 120
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,71 |
| от 120 | 11,01 |
| от 240 | 10,19 |
| от 480 | 9,35 |
| от 840 | 8,68 |
Склад 12
В наличии:360 шт
Срок поставки: до недели
Норм. уп.: 80
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,49 |
| от 80 | 11,73 |
Описание

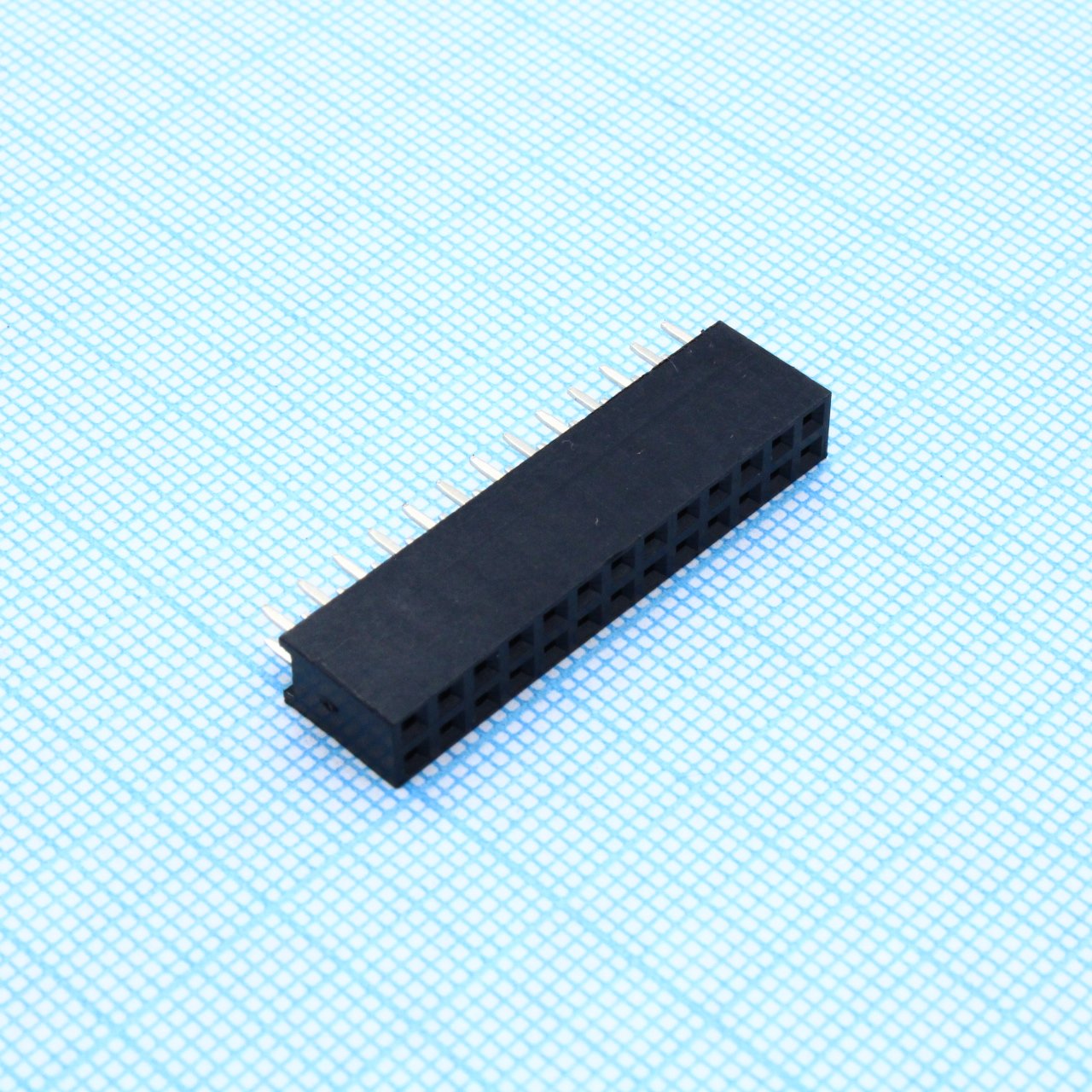

Гнездо DS1023-2x13S21 от CONNFLY — это штыревой разъем с 26 контактами (2 ряда по 13). Выполнено в прямоугольном корпусе с шагом выводов 2.54 мм, рассчитано на пайку в отверстия. Подходит для создания надежных соединений в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Тип | штыревые |
| Рядов | Single Row, Dual Rows |
| Шаг | 2.54mm |
| Единицы | mm |
| Серия | DS1023 |
| Описание | FEMALE HEADER PITCH 2.54mm V/T SINGLE/DUAL ROWS TYPE |
| Размер A | 8.5mm or 5.0mm |
| Размер B | 5.00mm |
| Размер C | 7.50mm |
| Contact width | 0.40mm |
| Тип монтажа | сквозное отверстие |
| Тип разъема | female header (socket) |
| Contact height | 0.60mm |
| Номер чертежа | C-DS1023-XXX1-B |
| Profile height | 8.5mm (option 1), 5.0mm (option 2) |
| Допуск угла | ±5°, ±3°, ±2° |
| Покрытие контакта | F1: Full Gold Flash, 2: Nickel + Gold Flash |
| Formula dual rows | 2.54*(N-1)±0.25, N=No. OF CONTACTS/2 |
| Общий допуск | X. ±0.60, X.X ±0.38, X.XX ±0.25 |
| Темп. диапазон | -40°C ~ +105°C |
| Сопр. контакта | 20mΩ max initial |
| Formula single row | 2.54*(N-1)±0.25, N=No. OF CONTACTS |
| Число контактов | 26 (2 rows x 13) |
| Formula triple rows | 2.54*(N-1)±0.25, N=No. OF CONTACTS/3 |
| Product number code | DS1023-XXXX |
| Сопр. изоляции | 1000MΩ min |
| Profile height options | 8.5mm, 5.0mm |
| Contact retention force | 500gf min |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
