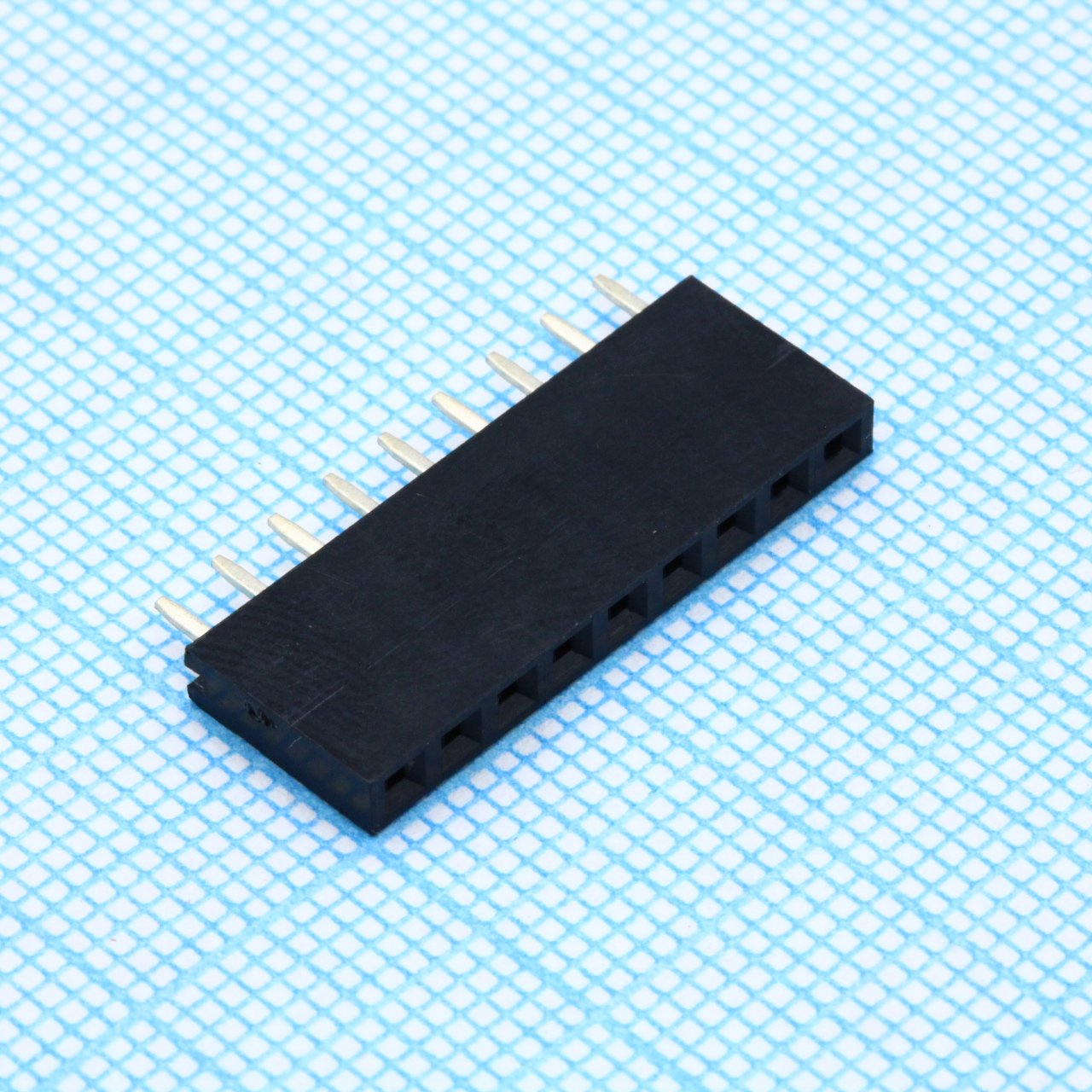

Гнездо DS1023-1x9S21
У поставщика
У поставщиков
33 992 шт.
Норм. уп.: 320
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт5,61 ₽
дешевле всех
Сумма561,00 ₽
В наличии29 011 шт
от 100 штюрлицам и ИП
от 724 — 4,65 ₽ (−17%)
Склад 13срок до недели
Цена за шт7,29 ₽
Сумма729,00 ₽
+ доплата 490,00 ₽
В наличии4 981 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 320 — 6,30 ₽ (−14%)
100 шт · Склад 39 · 561,00 ₽
Описание
Гнездо DS1023-1x9S21 от CONNFLY представляет собой штыревой разъем, предназначенный для надежного соединения печатных плат. Модель с одной линейкой на 9 контактов обеспечивает компактный монтаж в электронных устройствах. Разъем отличается простотой установки и подходит для коммутации сигнальных цепей в различной радиоэлектронной аппаратуре.
Технические характеристики
| Шаг | 2.54mm |
| Единицы | mm |
| Серия | DS1023 |
| Тип | цанговая панелька |
| Тип монтажа | Выводной |
| Ревизия | B |
| Размеры | Шаг: 2.54mm; Ширина вывода: 0.40mm; Ширина корпуса: 5.00mm; Высота корпуса: 7.50mm; Толщина вывода: 0.60mm; Высота профиля: 8.5mm / 5.0mm; Формула общей длины: 2.54*N+0.5±0.3mm; Length formula dual rows: 2.54*(N-1)±0.25mm (N=No. of contacts/2); Length formula single row: 2.54*(N-1)±0.25mm; Length formula triple rows: 2.54*(N-1)±0.25mm (N=No. of contacts/3) |
| Описание | FEMALE HEADER PITCH 2.54mm V/T SINGLE/DUAL ROWS TYPE |
| Корпус | SIP-9 |
| Тип монтажа | S: Straight TYPE |
| Номер чертежа | C-DS1023-XXX1-B |
| Высота профиля | 8.5mm (option 1), 5.0mm (option 2) |
| Покрытие контакта | F1: Full Gold Flash, 2: Nickel + Gold Flash |
| Общий допуск | X: ±0.38; X : ±0.60; X x: ±0.25; Угол: ±5° / ±3° / ±2° |
| Темп. диапазон | -40°C ~ +105°C |
| Сопр. контакта | 20mΩ Max. initial |
| Число контактов | 1x1-1x40, 2x2-2x40, 3x3-3x40 |
| Product number code | DS1023-XXXX |
| Сопр. изоляции | 1000MΩ Min. |
| Усилие удержания контакта | 500gf Min. |
| Кол-во контактов | 9 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
