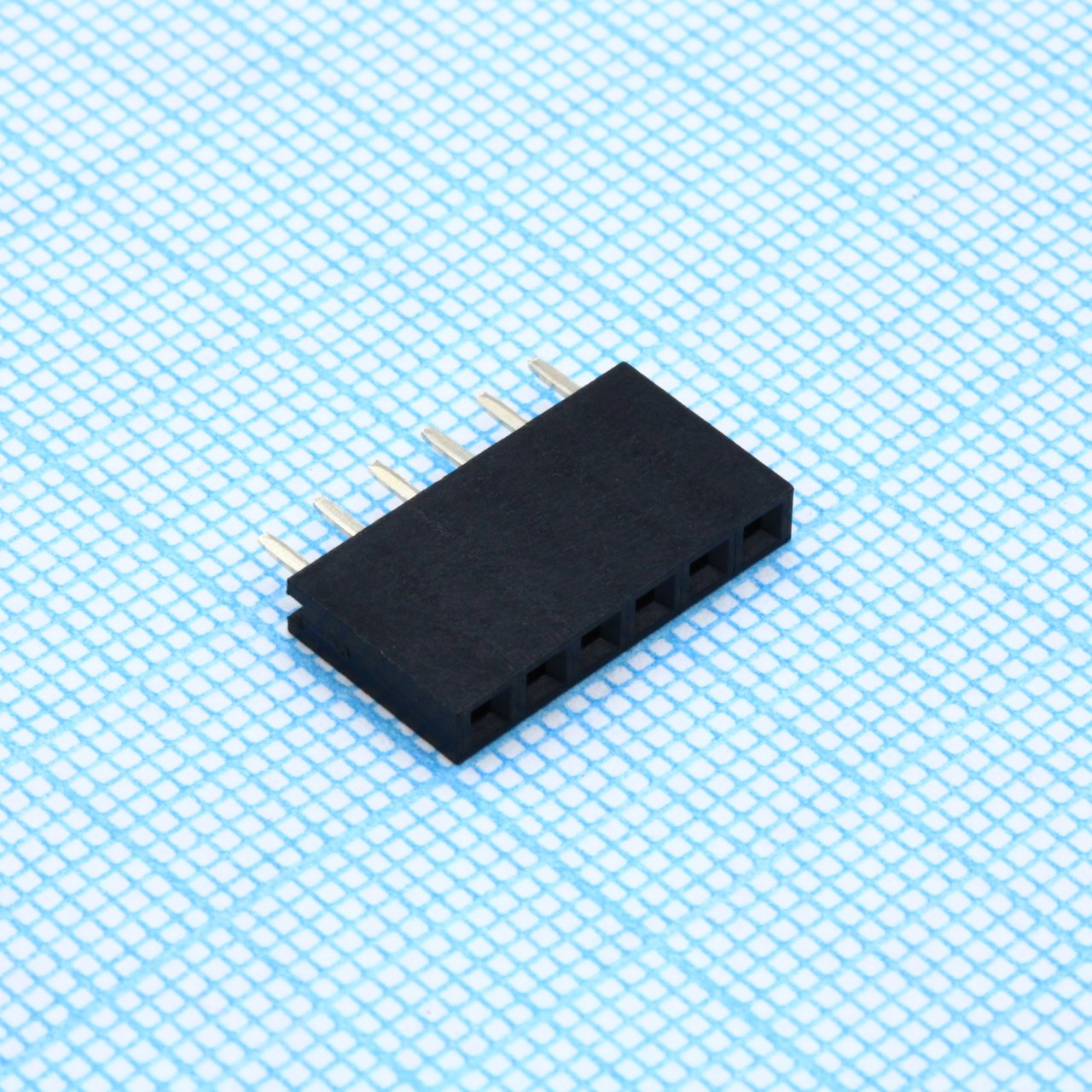

Разъемы / PBS, PBD розетка на плату шаг 2,54 мм / гнёзда в плату однорядные, шаг 2.54 мм (A=8.5 / B=3.0), штампованные контакты / PBS-06 (DS1023-1x6S21) / DS1023-1*6S21 CONNFLY,
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
70 156 шт.
Норм. уп.: 520
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт4,47 ₽
дешевле всех
Сумма894,00 ₽
В наличии42 798 шт
от 200 штюрлицам и ИП
от 919 — 3,67 ₽ (−18%)
Склад 13срок до недели
Цена за шт4,73 ₽
Сумма946,00 ₽
+ доплата 490,00 ₽
В наличии14 812 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 520 — 4,05 ₽ (−14%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии12 546 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 520 штюрлицам и ИП
продаётся от 520 штпри 520 — 3,17 ₽
200 шт · Склад 39 · 894,00 ₽
Описание
Разъем CONNFLY DS1023-1x6S21 — это однорядная розетка на плату (PBS/PBD) с шагом контактов 2,54 мм. Модель рассчитана на 6 посадочных мест и оснащена штампованными контактами с геометрией A=8.5 / B=3.0. Применяется для создания надежных разъемных соединений на печатных платах в электронных устройствах и измерительной технике.
Технические характеристики
| Шаг | 2.54mm |
| Длина | 12.7 ±0.25mm |
| Серия | DS1023 |
| Шаг | 2.54 мм |
| Корпус | Female header, THT |
| Тип монтажа | Выводной |
| Описание | Female header, 2.54mm pitch, single row, straight vertical through-hole |
| Артикул | DS1023-1x6S21 |
| Производитель | CONNFLY |
| Количество рядов | 1 |
| Высота профиля | 8.5mm |
| Покрытие контакта | Nickel + Gold Flash |
| Темп. диапазон | -40°C ~ +105°C |
| Сопр. контакта | 20mΩ max initial |
| Число контактов | 6 |
| Сопр. изоляции | 1000MΩ min |
| Усилие удержания контакта | 500gf min |
| Кол-во контактов | 6 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
