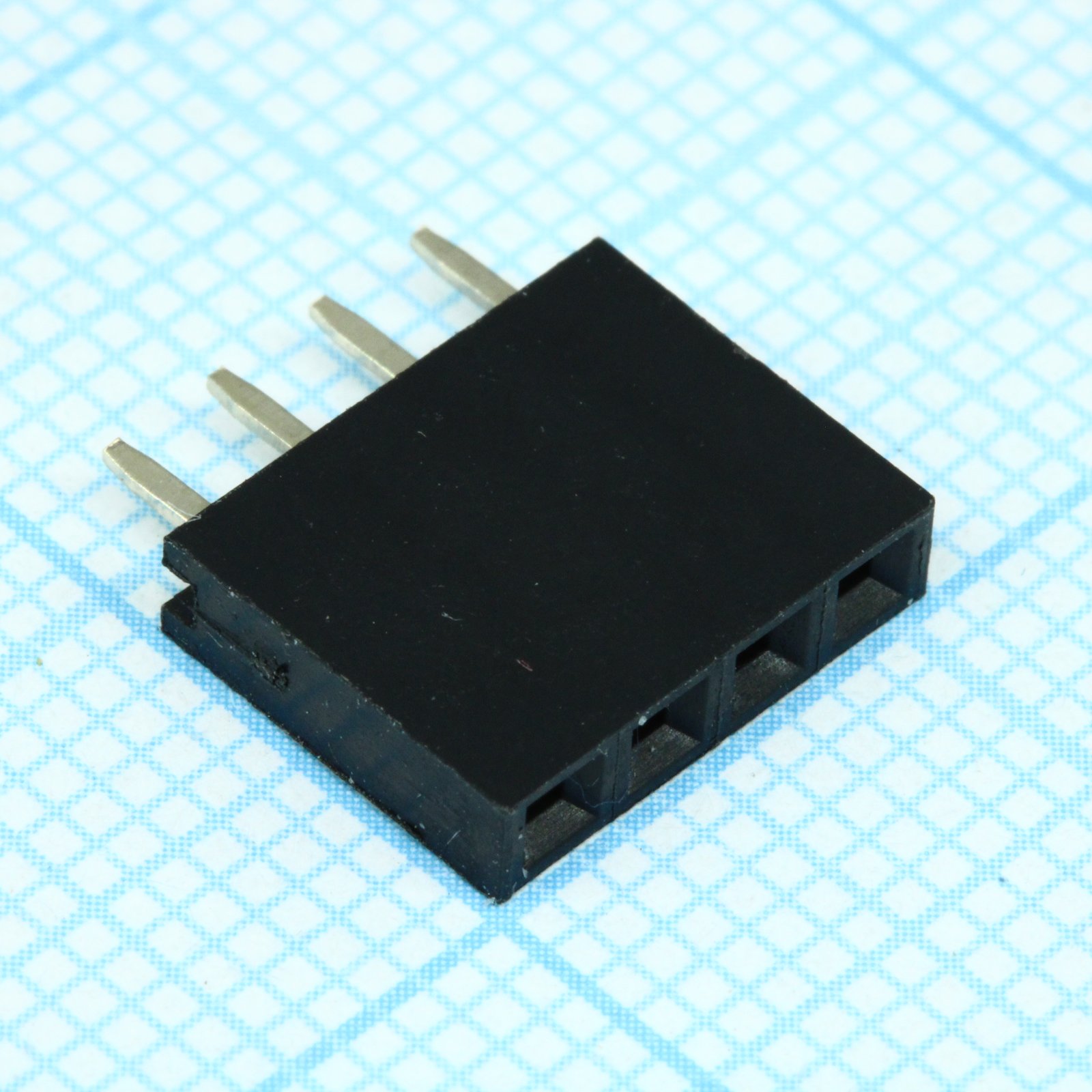

Разъемы / PBS, PBD розетка на плату шаг 2,54 мм / гнёзда в плату однорядные, шаг 2.54 мм (A=8.5 / B=3.0), штампованные контакты / PBS-04 (DS1023-1x4S21) / DS1023-01-1x4SF11 CONNFLY,
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
14 315 шт.
Норм. уп.: 760
Цены поставщиков
Склад 13
В наличии:14 315 шт
Срок поставки: до недели
Норм. уп.: 760
Минимальная партия: 188 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,70 |
| от 760 | 3,11 |
| от 2 280 | 2,62 |
| от 3 800 | 2,27 |
| от 6 840 | 2,05 |
Описание
Разъем CONNFLY DS1023-1x4S21 — это однорядная розетка на плату с шагом контактов 2,54 мм. Модель PBS-04 оснащена штампованными контактами и предназначена для надежного соединения с ответной частью. Применяется в электронных устройствах для коммутации сигналов и питания, обеспечивая простой монтаж в печатную плату.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1023 SERIES |
| Ревизия | B |
| Размеры | A: 8.5mm; B: 3.0mm; Шаг: 2.54mm; Длина вывода: 5.00mm; Высота корпуса: 7.50mm; Шаг строк: 2.54mm; Contact width: 0.40mm; Contact thickness: 0.60mm; Length formula dual rows: 2.54*(N-1)±0.25mm; Length formula single row: 2.54*(N-1)±0.25mm; Length formula triple rows: 2.54*(N-1)±0.25mm |
| Release date | 10/22/09 |
| Корпус | DIP-4 |
| Тип монтажа | Выводной |
| Тип монтажа | Straight TYPE (THT) |
| Номер чертежа | C-DS1023-XXX1-B |
| Profile height | 8.5mm (option 1), 5.0mm (option 2) |
| Покрытие контакта | F1: Full Gold Flash, 2: Nickel + Gold Flash |
| Correction date | 02/10/15 |
| Общий допуск | X: ±0.60mm; X.: ±0.38mm; X.X: ±0.25mm; Угол: ±5° (X), ±3° (X.), ±2° (X.X) |
| Темп. диапазон | -40°C ~ +105°C |
| Сопр. контакта | 20mΩ Max. initial |
| Число контактов | 1x1-1x40, 2x2-2x40, 3x3-3x40 |
| Product number code | DS1023-XXXX |
| Сопр. изоляции | 1000MΩ Min. |
| Contact retention force | 500gf Min. |
| Кол-во контактов | 4 |
| Диэлектрическая прочность | 500V AC(rms) for 1 minute |
