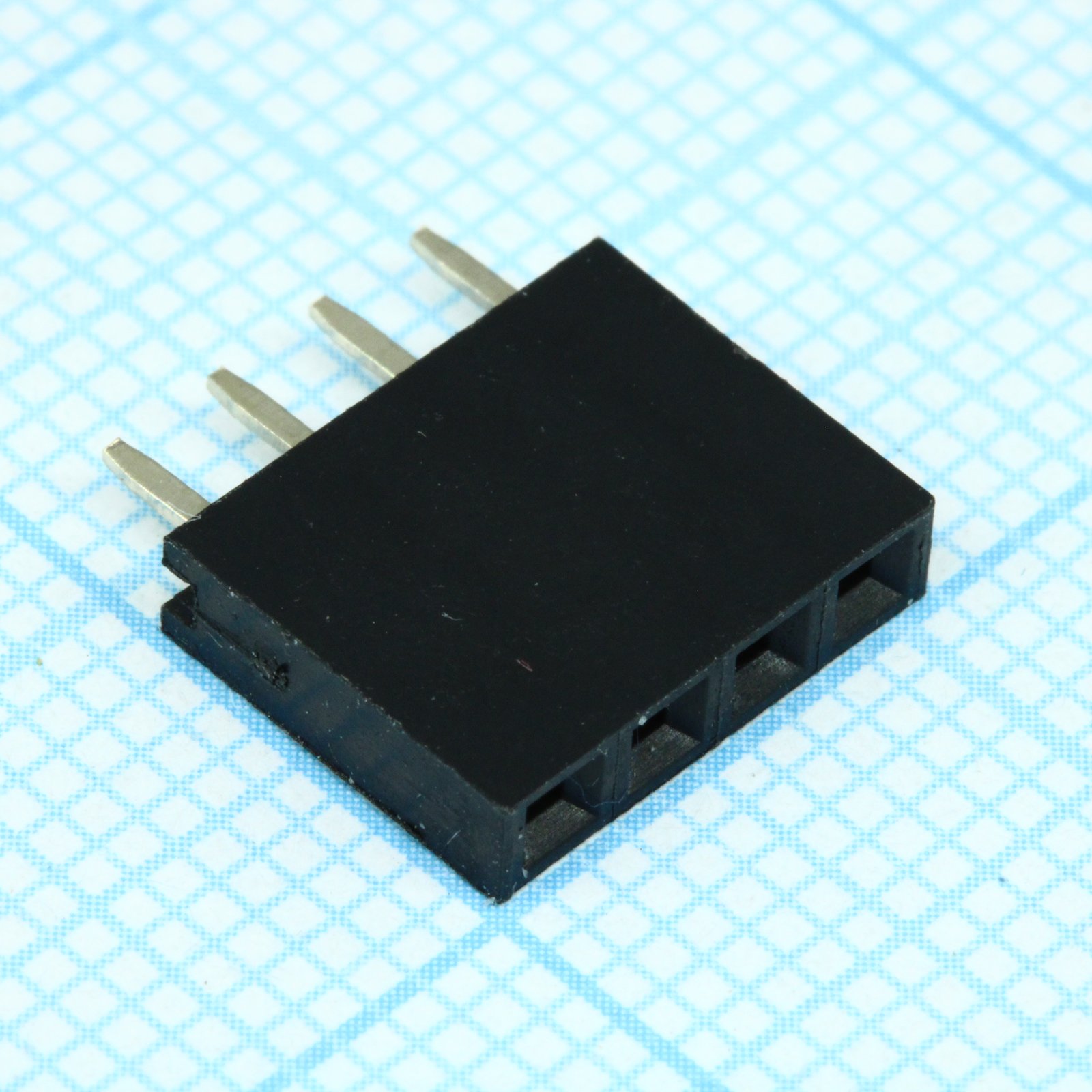

Разъем штыревой DS1023-1x4S21 / PBS-4, гнездо на плату шаг 2.54
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы штыревые
У поставщиков
38 378 шт.
Норм. уп.: 760
Цены поставщиков
Склад 14
В наличии:31 436 шт.
Срок поставки: до 7 дн.
Норм. уп.: 760
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 760 | 2,24 |
Склад 39
В наличии:6 942 шт.
Срок поставки: до недели
Норм. уп.: 760
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,24 |
| от 1 237 | 2,63 |
| от 2 113 | 2,29 |
| от 3 505 | 2,03 |
| от 5 825 | 1,84 |
Описание
Разъем штыревой DS1023-1x4S21 от CONNFLY представляет собой гнездовую колодку для установки на плату с шагом контактов 2.54 мм. Модель PBS-4 имеет 4 посадочных места, предназначена для создания надежного разъемного соединения в электронных устройствах. Применяется при монтаже модулей, плат расширения и в макетировании.
Технические характеристики
| Тип | female header |
| Шаг | 2.54mm |
| Серия | DS1023 |
| Тип | Штыревой разъем |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Тип монтажа | сквозное отверстие |
| Общая длина | 7.62mm ±0.25mm |
| Profile height | 8.5mm |
| Конфиг. выводов | single row |
| Сопр. контакта | 20mΩ max |
| Число контактов | 4 |
| Сопр. изоляции | 1000MΩ min |
| Contact retention force | 500gf min |
| Диап. раб. темп. | -40°C to +105°C |
| Кол-во контактов | 4 |
| Диэлектрическая прочность | 500V AC(rms) |
