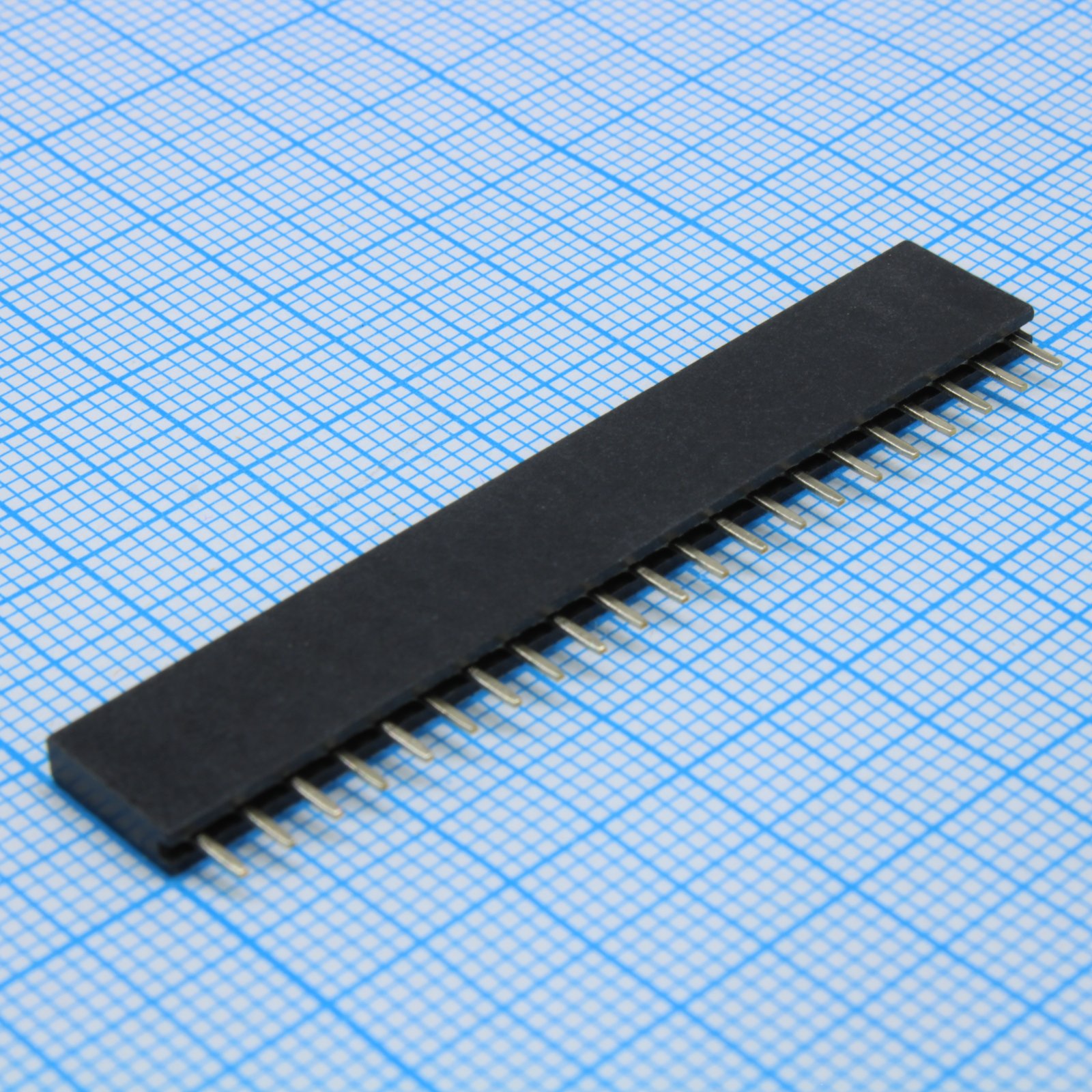

Разъемы / PBS, PBD розетка на плату шаг 2,54 мм / гнёзда в плату однорядные, шаг 2.54 мм (A=8.5 / B=3.0), штампованные контакты / PBS-21 (DS1023-1x21S21)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
1 043 шт.
Норм. уп.: 120
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт11,72 ₽
Сумма1 172,00 ₽
+ доплата 490,00 ₽
В наличии368 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 120 — 10,83 ₽ (−8%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии675 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 8,30 ₽
Заказ со склада «Склад 13» с этой позицией — 1 172,00 ₽. До заказа без доплаты не хватает 16 128,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 172,00 ₽
Описание
Разъем PBS-21 от CONNFLY — это однорядная розетка на плату с шагом контактов 2,54 мм. Модель DS1023-1x21S21 имеет 21 посадочное место и оснащена штампованными контактами. Конструкция с размерами A=8.5 и B=3.0 обеспечивает надежное соединение при монтаже гнезд в плату. Подходит для создания разъемных соединений в электронных устройствах.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1023 |
| Тип ряда | single |
| Размеры | Общая длина: 2.54*N+0.5±0.3 mm (N=21 => 53.84±0.3mm); Высота профиля: 8.5mm; Insulator width: 5.0mm |
| Артикул | DS1023-1x21S21 |
| Корпус | DIP-21 |
| Тип монтажа | Выводной |
| Тип монтажа | through-hole (straight) |
| Ном. ток | 3A |
| Высота профиля | 8.5mm |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | PBT, черный, UL94-V0 |
| Число контактов | 21 |
| Сопр. изоляции | 1000MΩ min |
| Кол-во контактов | 21 |
| Диэлектрическая прочность | 600V AC rms for 1 minute |
