Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату двухрядные 2х20 шаг 2,54мм прямой угол / PLD-40R (DS1022-2x20RF11-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
8 581 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт14,32 ₽
дешевле всех
Сумма716,00 ₽
В наличии6 080 шт
от 50 штюрлицам и ИП
от 276 — 12,39 ₽ (−13%)
Склад 13срок до недели
Цена за шт16,84 ₽
Сумма842,00 ₽
+ доплата 490,00 ₽
В наличии2 501 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 100 — 15,06 ₽ (−11%)
50 шт · Склад 39 · 716,00 ₽
Описание

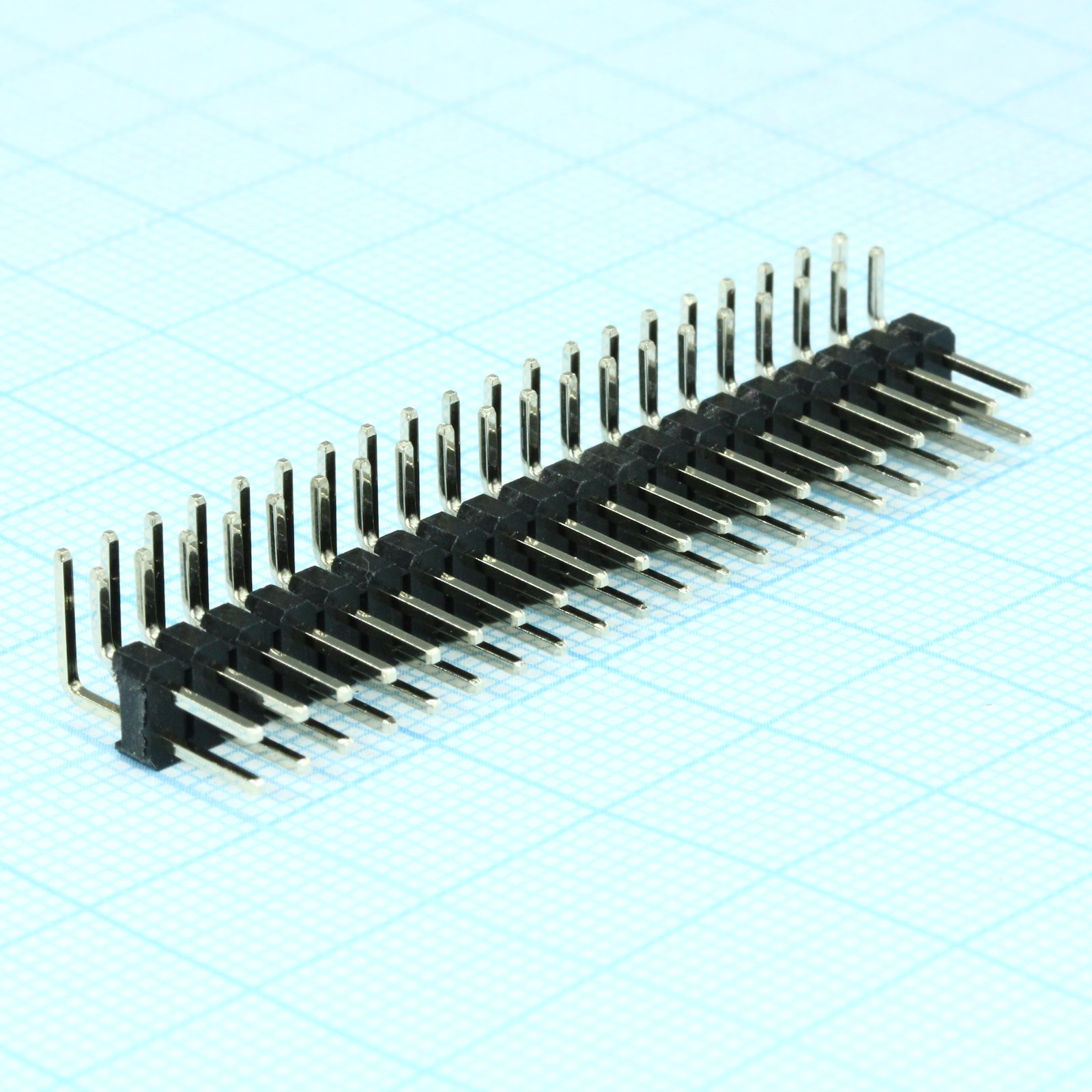

Разъем CONNFLY DS1022-2x20RF11-B представляет собой двухрядный штыревой соединитель (40 контактов) с шагом 2,54 мм. Модель выполнена с угловым расположением выводов для монтажа на плату. Применяется для создания надежных разъемных соединений в электронных устройствах, где требуется компактный и стандартизированный интерфейс.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1022 |
| Шаг | 2.54 мм |
| Позиции | 2x20 |
| Длина вывода | 11.85mm |
| Описание | 2.54mm Pin Header R/A Type, Dual Row |
| Размер A | 3.00mm |
| Размер B | 4.40mm |
| Размер C | 4.00mm |
| Ориентация | Right Angle |
| Шаг строк | 2.54mm |
| Корпус | DIP-40 |
| Тип монтажа | Выводной |
| Тип монтажа | THT |
| Уровень покрытия | B |
| Ном. ток | 3A |
| Ном. напряжение | 250V AC RMS |
| Покрытие контакта | Gold Plating over Nickel |
| Размер квадратного контакта | 0.64mm ±0.05mm |
| Материал контакта | Медный сплав |
| Диаметр отверстия PCB | 1.02mm ±0.05mm |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | PBT, черный, UL94-V0 |
| Число контактов | 40 |
| Код покрытия контактов | F1 |
| Сопр. изоляции | 1000MΩ min |
| Раб. температура | -40°C to +105°C |
| Кол-во контактов | 40 |
| Диэлектрическая прочность | 600V AC(RMS) for 1 minute |
