Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату двухрядные 2х9 шаг 2,54мм / PLD-18 (DS1021-2x9SF11-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
4 179 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:3 097 шт.
Срок поставки: до недели
Норм. уп.: 300
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,15 |
| от 397 | 8,64 |
| от 656 | 7,79 |
| от 1 094 | 7,11 |
| от 1 819 | 6,65 |
Склад 12
В наличии:810 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,32 |
| от 100 | 6,49 |
| от 1 000 | 5,54 |
Склад 13
В наличии:243 шт
Срок поставки: до недели
Норм. уп.: 300
Минимальная партия: 102 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,82 |
| от 141 | 6,16 |
| от 300 | 5,53 |
| от 600 | 5,06 |
| от 1 200 | 4,86 |
Склад 14
В наличии:29 шт.
Срок поставки: до 7 дн.
Норм. уп.: 300
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 4,41 |
Описание

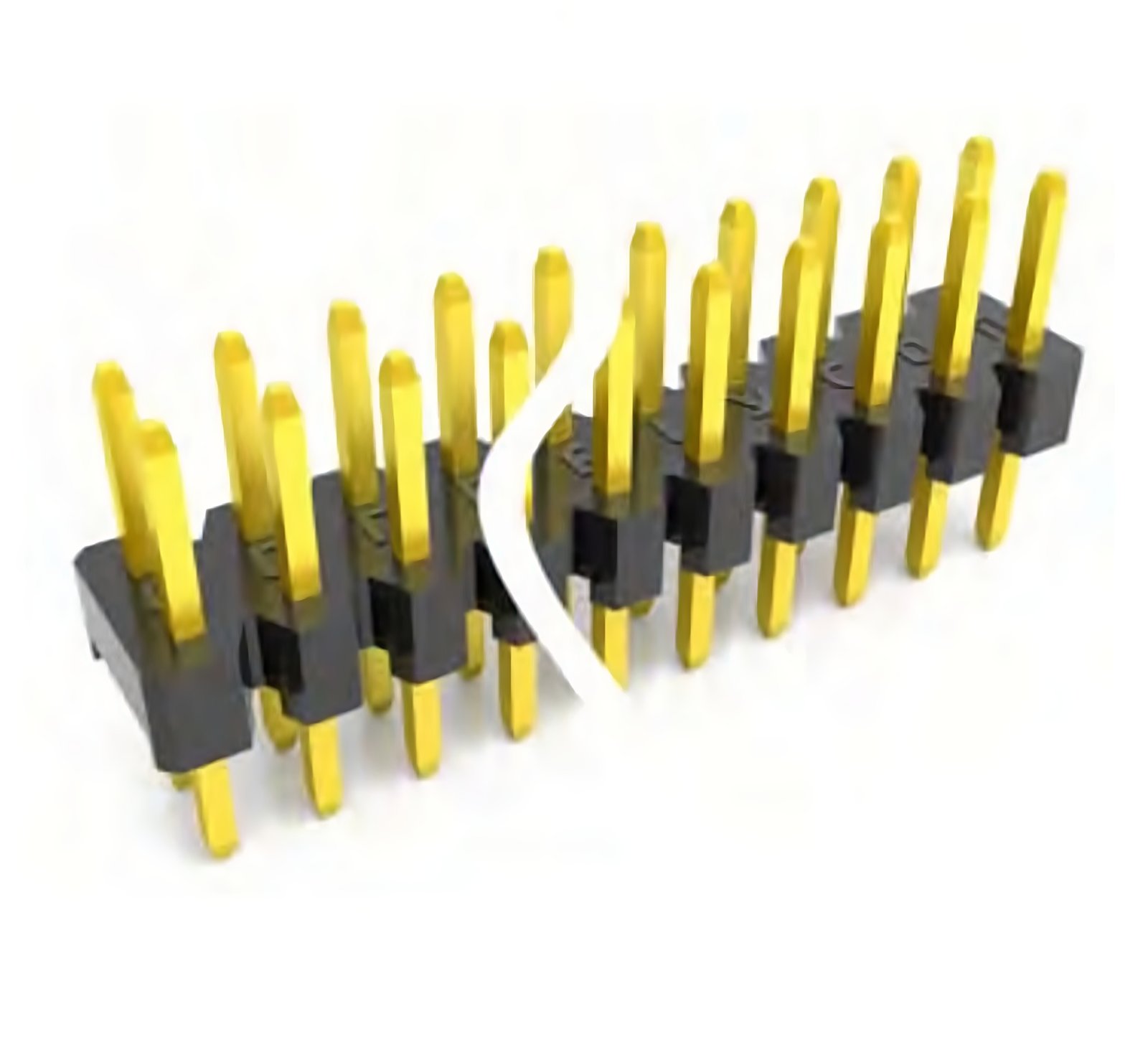

Разъем штыревой двухрядный 2x9 от CONNFLY. Модель DS1021-2x9SF11-B относится к серии PLD и предназначена для монтажа на плату. Компонент с шагом контактов 2,54 мм используется для создания надежных разъемных соединений в электронных устройствах. Подходит для применения в измерительной, промышленной и вычислительной технике.
Технические характеристики
| Рядов | Double Row |
| Шаг | 2.54mm |
| Серия | DS1021 |
| Шаг | 2.54 мм |
| Кол-во рядов | 2 |
| Шаг строк | 2.54mm |
| Размер контакта | □0.64mm |
| Производитель | Connfly Electronic Co. Ltd |
| Корпус | DIP-18 |
| Тип монтажа | Выводной |
| Тип монтажа | THT (Straight Type) |
| Plating level | B |
| Ном. ток | 3A |
| Dimension type | 1: Type 1, 2: Type 2 |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel (Full Gold Flash F1) |
| Материал контакта | Медный сплав |
| Length dimensions | N*2.54±0.5, (N-1)*2.54±0.25, 2.54±0.1 |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ Max. |
| Материал изолятора | PBT, Black, UL94-V0 |
| Число контактов | 18 |
| Product number code | Plating Level, Table A & B Dim.Type, Contact Plating, Mounting Type, No. Of Contacts |
| Contact plating code | F1: Full Gold Flash |
| Ширина корпуса | 5.00mm (approx) |
| Сопр. изоляции | 1000MΩ Min. |
| Dimensions between pins | 2.54mm ±0.1mm |
| Pcb layout hole diameter | Ø1.02mm |
| Габаритная длина | 22.86mm ±0.5mm |
| Кол-во контактов | 18 |
| Диэлектрическая прочность | 600V AC rms for 1 minute |
