Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату двухрядные 2х8 шаг 2,54мм / PLD-16 (DS1021-2x8SF11-B) DS1021-2x8SF11-B
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
79 707 шт.
Норм. уп.: 300
Цены поставщиков
Склад 39
В наличии:39 194 шт.
Срок поставки: до недели
Норм. уп.: 300
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,45 |
| от 742 | 4,51 |
| от 1 255 | 3,99 |
| от 2 082 | 3,57 |
| от 3 480 | 3,28 |
Склад 14
В наличии:33 683 шт.
Срок поставки: до 7 дн.
Норм. уп.: 300
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 4,89 |
Склад 13
В наличии:6 830 шт
Срок поставки: до недели
Норм. уп.: 300
Минимальная партия: 86 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,05 |
| от 300 | 6,95 |
| от 600 | 6,03 |
| от 1 200 | 5,31 |
| от 2 100 | 4,84 |
Описание

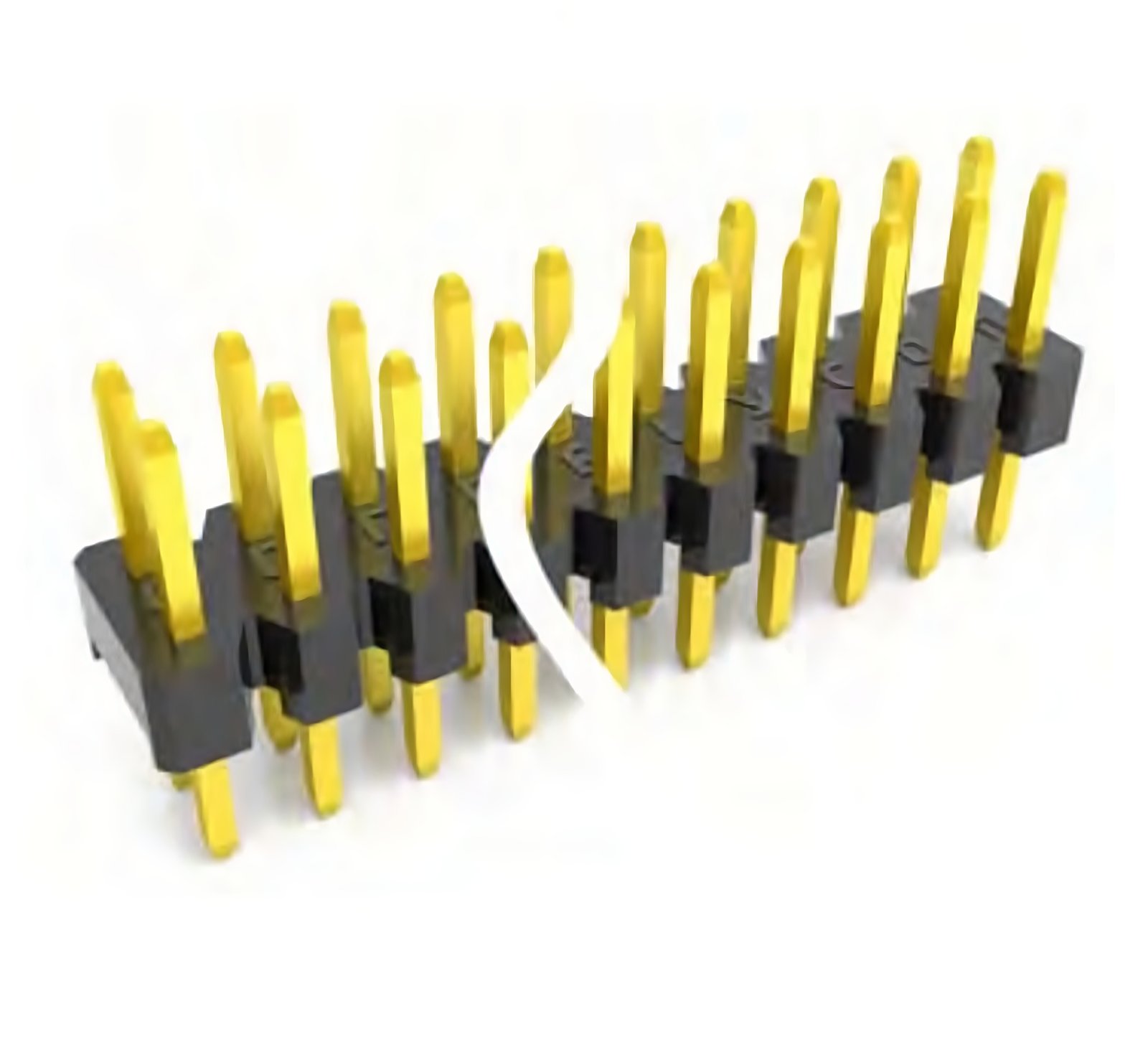

Разъем CONNFLY DS1021-2x8SF11-B представляет собой двухрядную штыревую планку (PLD-16) с шагом контактов 2,54 мм. Эта модель имеет конфигурацию 2x8 (16 контактов) и предназначена для пайки на плату. Применяется в качестве ответной части для изолированных гнезд (PLS/PBH) при создании надежных разъемных соединений в электронных устройствах.
Технические характеристики
| Рядов | 2 |
| Шаг | 2.54mm |
| Серия | DS1021 |
| Шаг | 2.54 мм |
| Размер вывода | 0.64mm square |
| Шаг строк | 2.54mm |
| Корпус | DIP-16 |
| Тип монтажа | Выводной |
| Тип монтажа | Through-hole (THT) |
| Ном. ток | 3A |
| Общая длина | 20.32mm ±0.5mm |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | золото поверх никеля |
| Материал контакта | Медный сплав |
| Диаметр отверстия PCB | 1.02mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | PBT, UL94-V0 |
| Число контактов | 16 |
| Сопр. изоляции | 1000MΩ min |
| Кол-во контактов | 16 |
| Диэлектрическая прочность | 600V AC rms for 1 minute |
