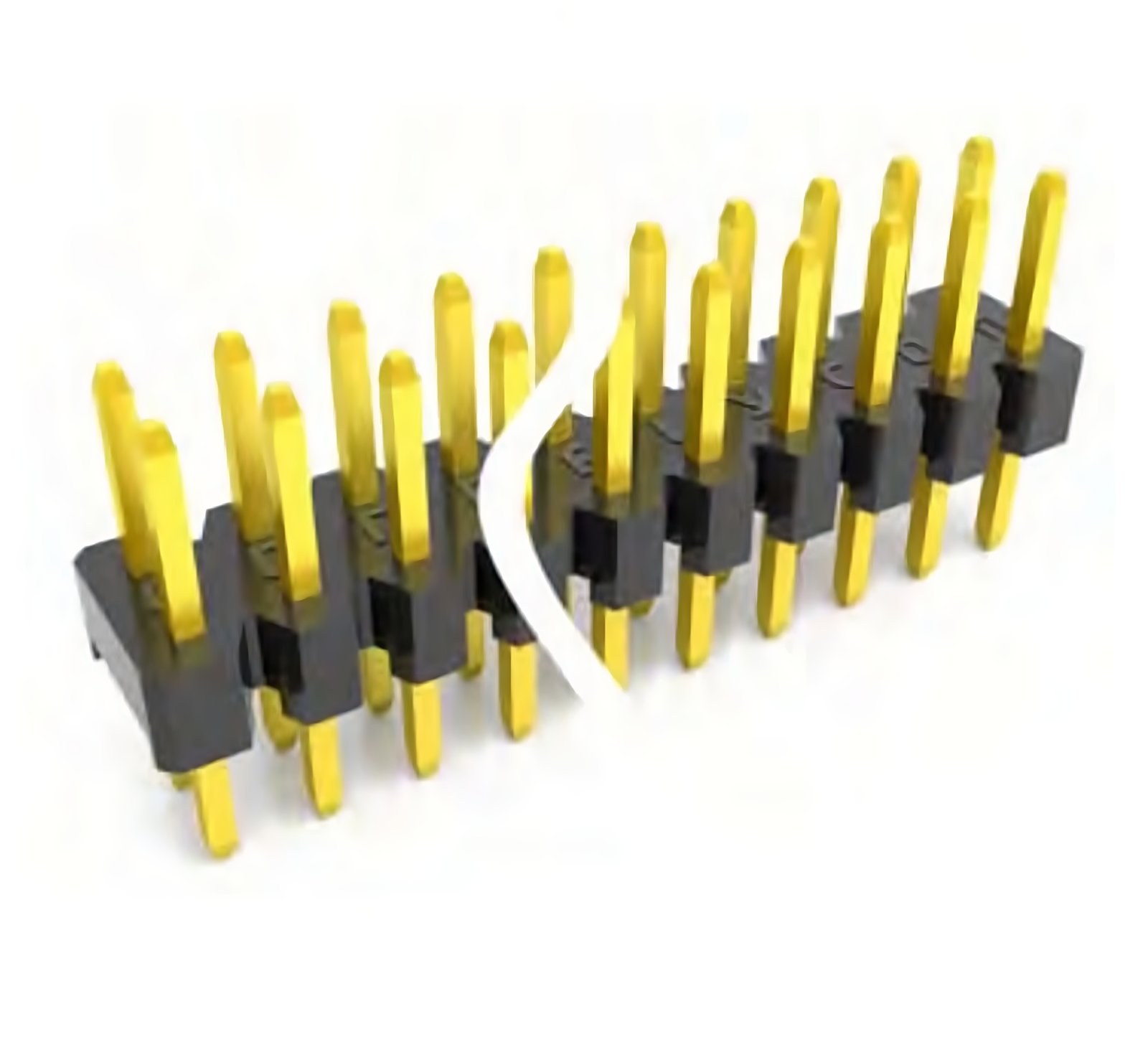

Разъем штыревой DS1021-2x7SF11-B / штырь на плату 2x7, шаг 2.54
У поставщика
ПроизводительCONNFLY
КатегорияМежплатные кабели питания
У поставщиков
53 776 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:34 246 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,95 |
| от 723 | 4,93 |
| от 1 178 | 4,37 |
| от 1 981 | 3,91 |
| от 3 293 | 3,61 |
Склад 14
В наличии:12 468 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 4,31 |
Склад 13
В наличии:7 062 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 64 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,81 |
| от 191 | 9,46 |
| от 500 | 8,35 |
| от 1 000 | 7,50 |
| от 2 000 | 6,89 |
Описание
Разъем штыревой DS1021-2x7SF11-B от CONNFLY представляет собой прямую линейку штырей для установки на плату. Модель имеет конфигурацию 2x7 контактов с шагом 2.54 мм, что соответствует стандартной распайке для подключения шлейфов или ответных частей. Применяется в электронных устройствах для создания надежного разъемного соединения на печатной плате.
Технические характеристики
| Шаг | 2.54mm |
| Корпус | 2x7 pin header, straight |
| Тип монтажа | Выводной |
| Размеры | N*2.54±0.5 length, (N-1)*2.54±0.25 spacing, 2.54±0.1 row pitch |
| Топология платы | Ø1.02 holes |
| Ном. ток | 3A |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Темп. диапазон | -40°C~+105°C |
| Сопр. контакта | 20mΩ Max. |
| Материал изолятора | PBT, Black, UL94-V0 |
| Число контактов | 14 |
| Примечание | PLD-14 |
| Сопр. изоляции | 1000MΩ Min. |
| Тип упаковки | Bulk (россыпь) |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
