Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату двухрядные 2х6 шаг 2,54мм / PLD-12 (DS1021-2x6SF11-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
8 969 шт.
Норм. уп.: 500
Цены поставщиков
Склад 14
В наличии:6 863 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 2,88 |
Склад 13
В наличии:1 500 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 128 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,45 |
| от 360 | 4,62 |
| от 1 000 | 3,92 |
| от 1 500 | 3,39 |
| от 3 000 | 3,06 |
Склад 39
В наличии:606 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,03 |
| от 1 001 | 3,30 |
| от 1 681 | 2,89 |
| от 2 802 | 2,57 |
| от 4 684 | 2,35 |
Описание

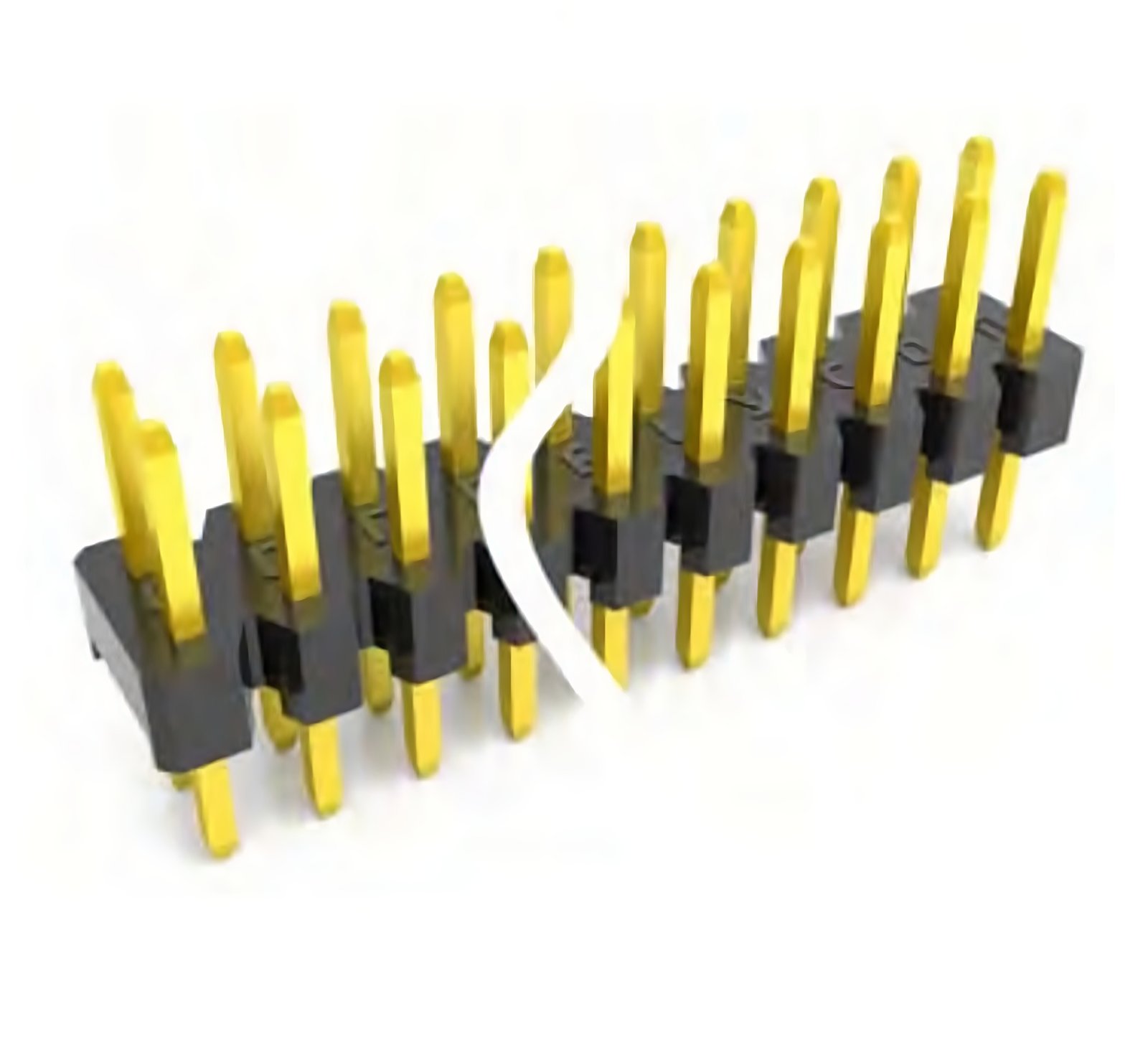

Разъем CONNFLY DS1021-2x6SF11-B представляет собой двухрядную штыревую колодку (тип PLD) с шагом 2,54 мм. Конструкция «на плату» (папа) с 12 контактами (2x6) предназначена для надежного соединения печатных плат с ответными частями. Изделие широко применяется в электронных устройствах для создания разъемных соединений, обеспечивая удобство монтажа и обслуживания.
Технические характеристики
| Шаг | 2.54mm |
| Шаг | 2.54 мм |
| Row type | Double Row |
| Dimension 5 | 5.00 |
| Dimension n | N*2.54±0.5 |
| Корпус | DIP-12 |
| Тип монтажа | Выводной |
| Тип монтажа | Straight Type |
| Plating level | 3A: Level 3A, B: Level B, N: Level N |
| Ном. ток | 3A |
| Dimension 2 54 | 2.54±0.1 |
| Способ монтажа | THT |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Dimension contact | □0.64 |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | PBT, Black, UL94-V0 |
| Число контактов | 2x6 |
| Dimension n minus 1 | (N-1)*2.54±0.25 |
| Product number code | DS1021-2x6SF11-B |
| Contact plating code | F1: Full Gold Flash |
| Сопр. изоляции | 1000MΩ Min |
| Pcb layout hole diameter | Ø1.02mm |
| Кол-во контактов | 12 |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
