Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату двухрядные 2х3 шаг 2,54мм / PLD-06 (DS1021-2x3SF11-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
138 269 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:125 889 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,23 |
| от 1 790 | 1,79 |
| от 2 957 | 1,55 |
| от 4 981 | 1,36 |
| от 8 249 | 1,23 |
Склад 14
В наличии:6 778 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 1,91 |
Склад 13
В наличии:5 602 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 228 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,04 |
| от 1 000 | 2,50 |
| от 3 000 | 2,07 |
| от 5 000 | 1,77 |
| от 9 000 | 1,59 |
Описание

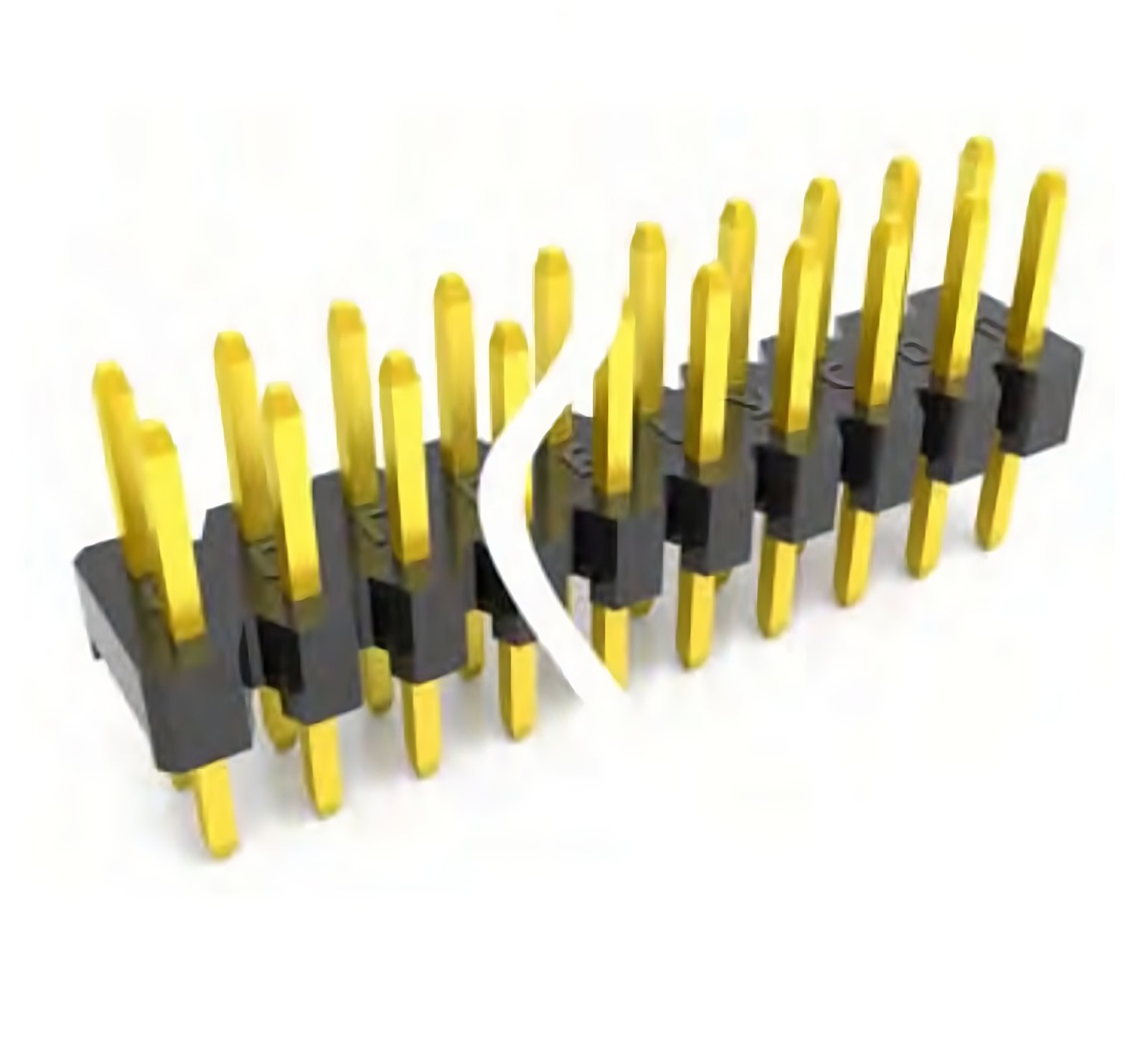

Разъем CONNFLY DS1021-2x3SF11-B — это двухрядный штыревой соединитель (тип PLD) для установки на плату. Шаг контактов составляет 2,54 мм, количество выводов — 6 (конфигурация 2x3). Модель предназначена для надежного механического и электрического соединения в макетировании и промышленной электронике.
Технические характеристики
| Шаг | 2.54mm |
| Шаг | 2.54 мм |
| Компонент | DS1021-2x3SF11-B |
| Длина вывода | 5.00mm |
| Шаг строк | 2.54mm |
| Класс горючести | UL94-V0 |
| Корпус | DIP-6 |
| Тип монтажа | Выводной |
| Диаметр отверстия | 1.02mm |
| Тип монтажа | THT |
| Ном. ток | 3A |
| Общая длина | 7.62mm ±0.5 |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel (Full Gold Flash) |
| Материал контакта | Медный сплав |
| Pin cross section | 0.64mm square |
| Темп. диапазон | -40°C ~ +105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | PBT, Black, UL94-V0 |
| Число контактов | 6 |
| Сопр. изоляции | 1000MΩ min |
| Кол-во контактов | 6 |
| Диэлектрическая прочность | 600V AC rms (for 1 minute) |
