Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату двухрядные 2х20 шаг 2,54мм / PLD-40 (DS1021-2x20SF11-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
8 191 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:3 104 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,24 |
| от 332 | 10,51 |
| от 542 | 9,53 |
| от 907 | 8,75 |
| от 1 515 | 8,22 |
Склад 14
В наличии:2 593 шт.
Срок поставки: до 7 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 11,06 |
Склад 12
В наличии:2 000 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,46 |
| от 50 | 11,19 |
Склад 13
В наличии:494 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,11 |
| от 100 | 13,48 |
| от 300 | 12,12 |
| от 500 | 11,09 |
| от 1 000 | 10,33 |
Описание

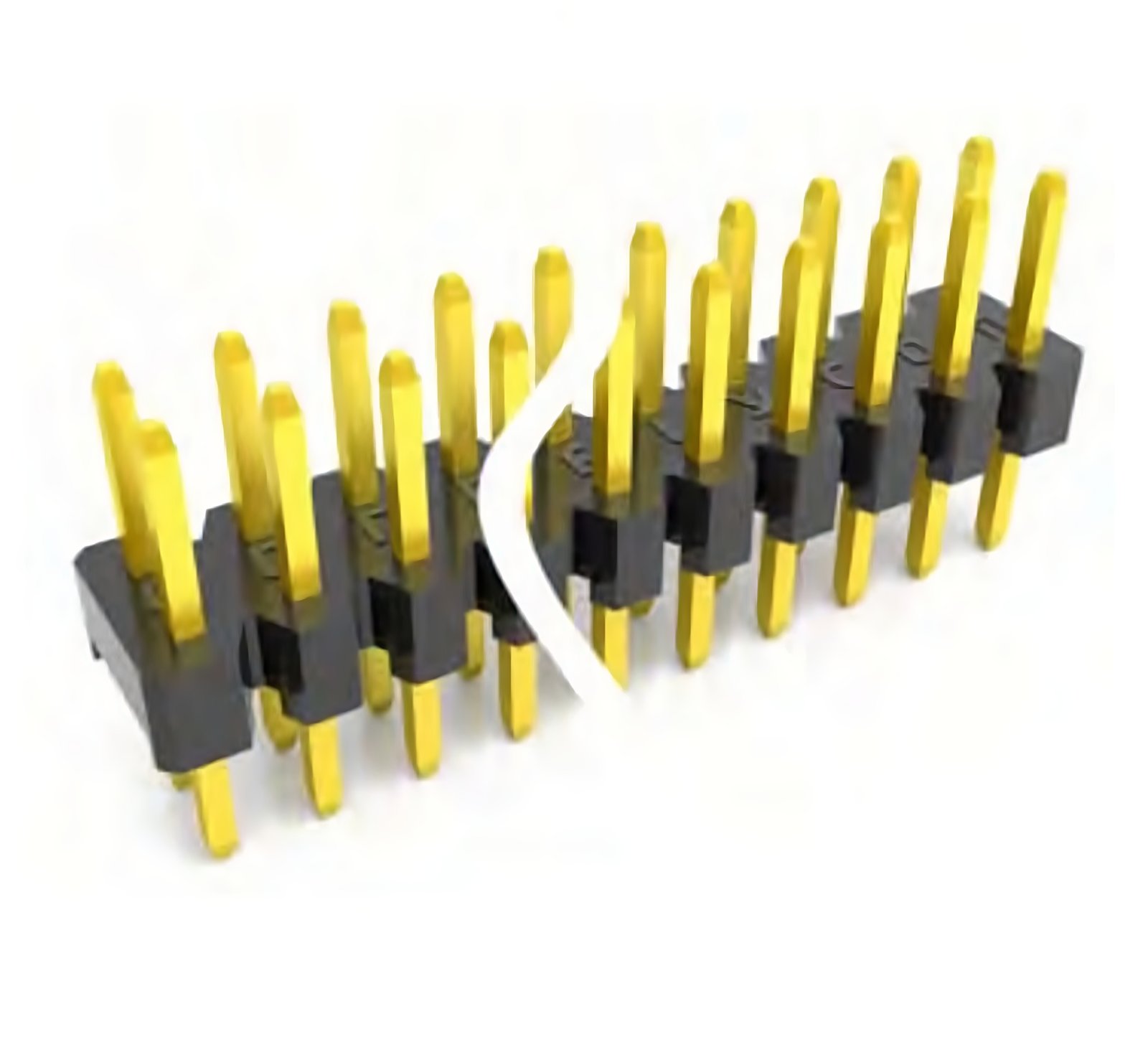

Разъём CONNFLY DS1021-2x20SF11-B представляет собой двухрядный штыревой соединитель (тип PLD) для установки на плату. Модель имеет 40 контактов (2x20) и стандартный шаг 2,54 мм, что обеспечивает совместимость с большинством макетных плат и колодок. Применяется для создания надёжных разъёмных соединений в электронных устройствах, измерительной и вычислительной технике.
Технические характеристики
| Шаг | 2.54mm |
| Шаг | 2.54 мм |
| Размер вывода | 0.64mm square |
| Код продукта | DS1021-2x20SF11-B |
| Корпус | DIP |
| Тип монтажа | Выводной |
| Тип монтажа | THT |
| Тип упаковки | Straight pin header |
| Plating level | B |
| Тип разъема | Pin Header |
| Ном. ток | 3A |
| Кол-во выводов | 40 |
| Количество рядов | 2 |
| Общая длина | 50.8mm ±0.5mm |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Диаметр отверстия PCB | 1.02mm |
| Конфигурация рядов | Double Row |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ Max. |
| Материал изолятора | PBT, Black, UL94-V0 |
| Число контактов | 40 |
| Класс горючести | UL94-V0 |
| Contact plating type | Full Gold Flash |
| Сопр. изоляции | 1000MΩ Min. |
| Диап. раб. темп. | -40°C to +105°C |
| Кол-во контактов | 40 |
| Диэлектрическая прочность | 600V AC rms for 1 minute |
