Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / PLD-28 (DS1021-2x14SF11-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
3 447 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт10,34 ₽
Сумма517,00 ₽
В наличии1 678 шт
от 50 штюрлицам и ИП
от 378 — 8,81 ₽ (−15%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии354 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 8,80 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 415 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 11,99 ₽
50 шт · Склад 39 · 517,00 ₽
Описание

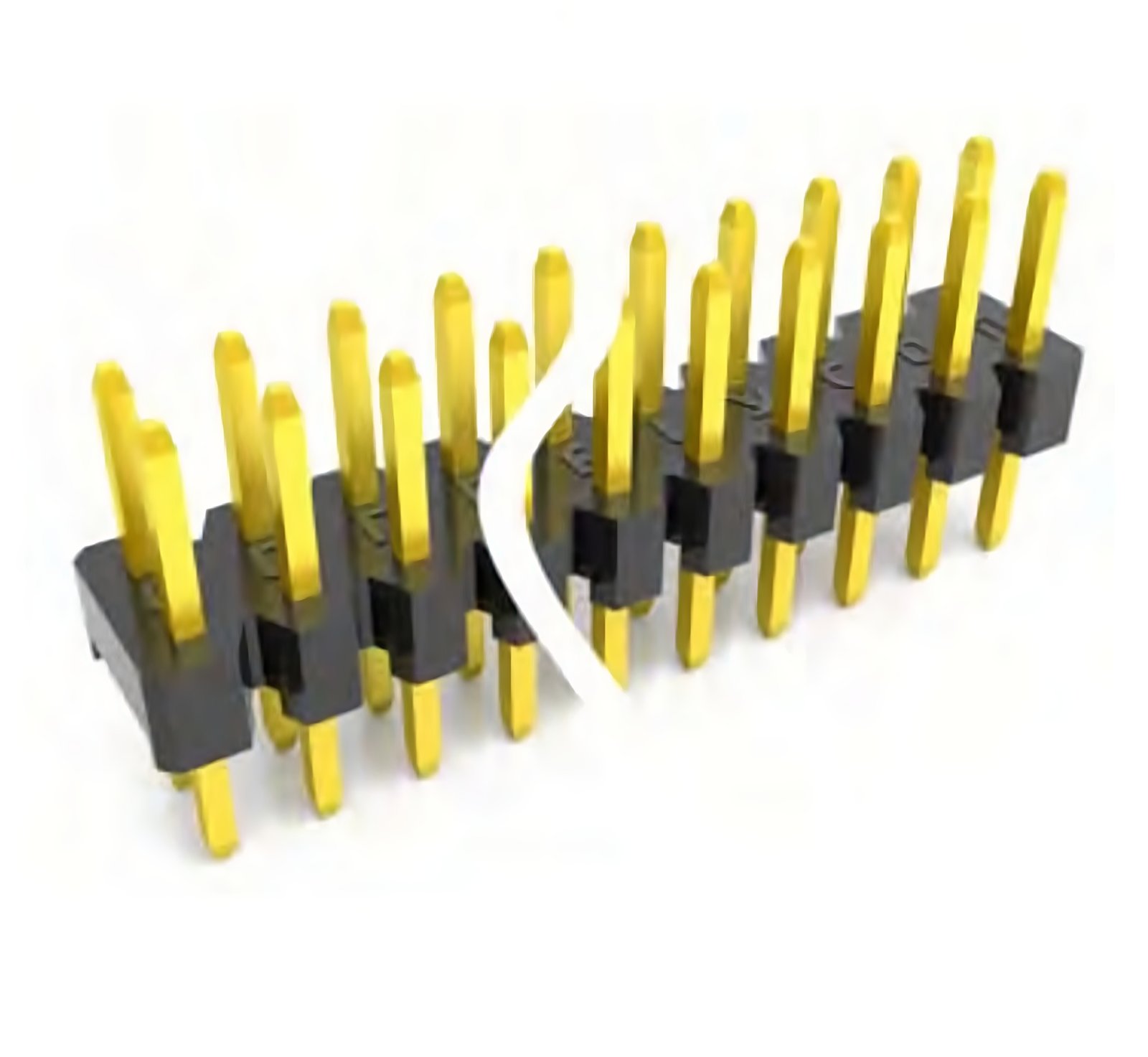

Разъем PLD-28 (DS1021-2x14SF11-B) от CONNFLY представляет собой двухрядную штыревую колодку с шагом 2.54 мм. Модель имеет 28 контактов (2x14) и предназначена для пайки на плату. Используется для создания надежных разъемных соединений в электронных устройствах, часто применяется в качестве ответной части для PLS-гнезд.
Технические характеристики
| Рядов | Double Row |
| Шаг | 2.54mm |
| Серия | DS1021 |
| Шаг | 2.54 мм |
| Тип размера | 1: Type 1 |
| Артикул | DS1021-2x14SF11-B |
| Шаг строк | 2.54mm |
| Размер контакта | □0.64mm |
| Корпус | DIP-28 |
| Тип монтажа | Выводной |
| Тип монтажа | Straight Type (THT) |
| Уровень покрытия | B: Level B |
| Ном. ток | 3A |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Длина | N*2.54±0.5 |
| Диаметр отверстия PCB | Ø1.02mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | PBT, черный, UL94-V0 |
| Длина 2 | (N-1)*2.54±0.25 |
| Length dimension 3 | 2.54±0.1 |
| Число контактов | 2x14 |
| Код покрытия контактов | F1: Full Gold Flash |
| Сопр. изоляции | 1000MΩ Min |
| Кол-во контактов | 28 |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
