Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату двухрядные 2х13 шаг 2,54мм / PLD-26 (DS1021-2x13SF11-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
233 шт.
Норм. уп.: 200
Цены поставщиков
Склад 14
В наличии:133 шт.
Срок поставки: до 7 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 5,70 |
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 92 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,57 |
| от 150 | 6,97 |
| от 400 | 6,35 |
| от 600 | 5,76 |
| от 1 200 | 5,34 |
Описание

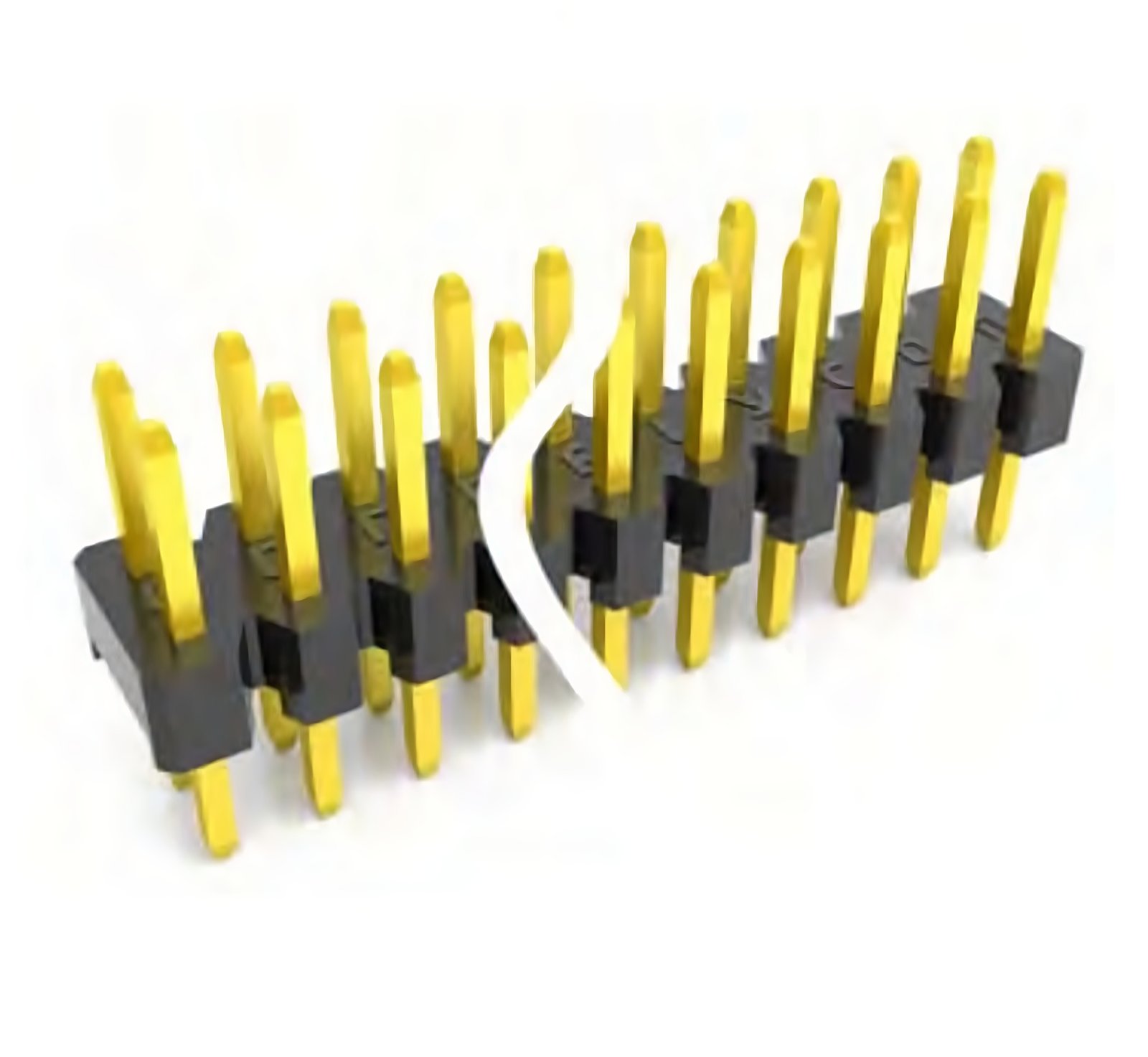

Разъём CONNFLY серии PLD (DS1021-2x13SF11-B) представляет собой двухрядную штыревую колодку на плату с шагом 2,54 мм. Модель имеет 26 контактов (2x13) и предназначена для пайки в отверстия печатной платы. Используется для создания надёжных разъёмных соединений в электронных устройствах, где требуется компактный и стандартизированный интерфейс.
Технические характеристики
| Шаг | 2.54mm |
| Шаг | 2.54 мм |
| Тип монтажа | Выводной |
| Размер вывода | □0.64mm |
| Dimension n | 26 |
| Шаг строк | 2.54mm |
| Диаметр штыря | Ø1.02mm |
| Корпус | DIP-26 |
| Тип монтажа | Straight Type |
| Plating level | 3A |
| Ном. ток | 3A |
| Количество рядов | 2 |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Pcb layout pitch | 2.54mm |
| Dimension n pitch | N*2.54±0.5 |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | PBT, Black, UL94-V0 |
| Число контактов | 2x13 |
| Contact plating code | F1: Full Gold Flash |
| Сопр. изоляции | 1000MΩ Min |
| Pcb layout hole diameter | Ø1.02mm |
| Dimension n minus 1 pitch | (N-1)*2.54±0.25 |
| Dimension pitch tolerance | 2.54±0.1 |
| Кол-во контактов | 26 |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
