Главная›Разъёмы и клеммники›DIP панельки для микросхем›DS1021-1x2SF11-B

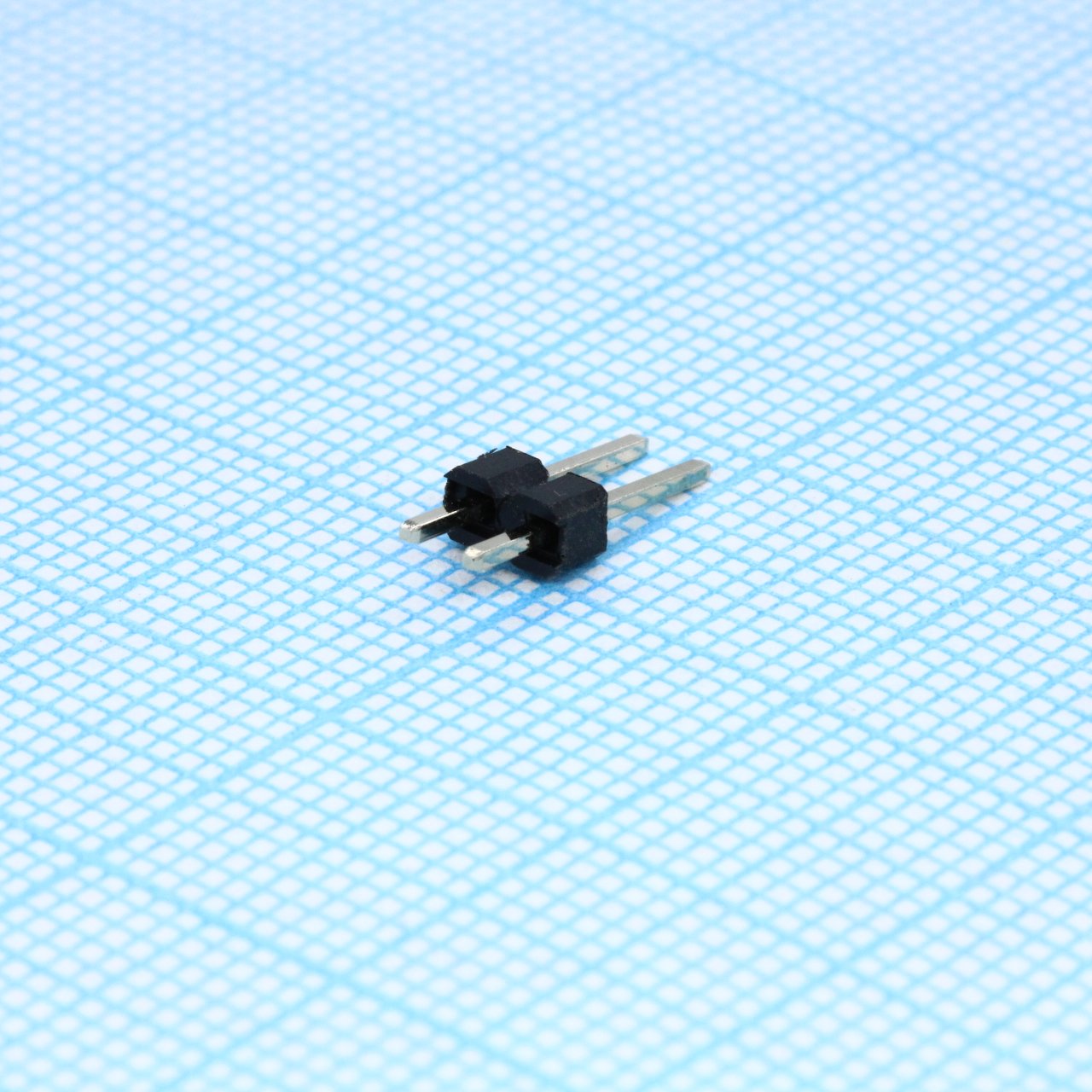

DS1021-1x2SF11-B
Документация
Даташит

Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату однорядные шаг 2.54мм / PLS-02 (DS1021-1x2SF11-B) / CH-254-PH-1X2P-25-S-115-GO-A SHAINOR, KH-2.54PH180-1X2P-L11.5 Kinghelm, DS1021-1x2SF11-3A CONNFLY,

Артикул:730293
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
405 587 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:321 332 шт.
Срок поставки: до недели
Норм. уп.: 2000
Кол-во, шт.Цена, ₽
от 11,09
от 3 3760,87
от 5 4660,75
от 9 1640,65
от 15 2730,58
Склад 13
В наличии:83 151 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 518 шт
Кол-во, шт.Цена, ₽
от 11,33
от 2 0001,05
от 4 0000,82
от 8 0000,68
от 16 0000,60
Склад 14
В наличии:1 104 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
Кол-во, шт.Цена, ₽
от 2 0000,82
Описание

Разъём CONNFLY DS1021-1x2SF11-B представляет собой однорядную штыревую планку (пиновый разъём) с шагом контактов 2,54 мм. Эта модель с двумя выводами предназначена для пайки на плату и используется для создания надёжных разъёмных соединений в электронных устройствах. Применяется в качестве базового элемента для подключения плат, шлейфов или модулей в измерительной, вычислительной и бытовой технике.

Технические характеристики
Шаг2.54mm
Шаг2.54 мм
РазмерыN*2.54±0.5 (length), (N-1)*2.54±0.25 (between contacts), 2.54±0.1 (width)
КорпусDIP-2
Тип монтажаВыводной
Тип монтажаTHT
Ном. ток3A
Ном. напряжение250V AC rms
Покрытие контактаGold Plating Over Nickel
Материал контактаМедный сплав
Конфигурация рядовSingle Row
Темп. диапазон-40°C to +105°C
Сопр. контакта20mΩ Max.
Материал изолятораPBT, Black, UL94-V0
Число контактов2
Сопр. изоляции1000MΩ Min.
Recommended pcb layout2.54mm pitch, Ø1.02mm holes
Кол-во контактов2
Диэлектрическая прочность600V AC(rms) for 1 minute
