Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату однорядные шаг 2.54мм / PLS-27 (DS1021-1x27SF11)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
481 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:343 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 60 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,81 |
| от 85 | 10,90 |
| от 200 | 10,01 |
| от 400 | 9,32 |
| от 800 | 8,97 |
Склад 14
В наличии:138 шт.
Срок поставки: до 7 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 8,01 |
Описание

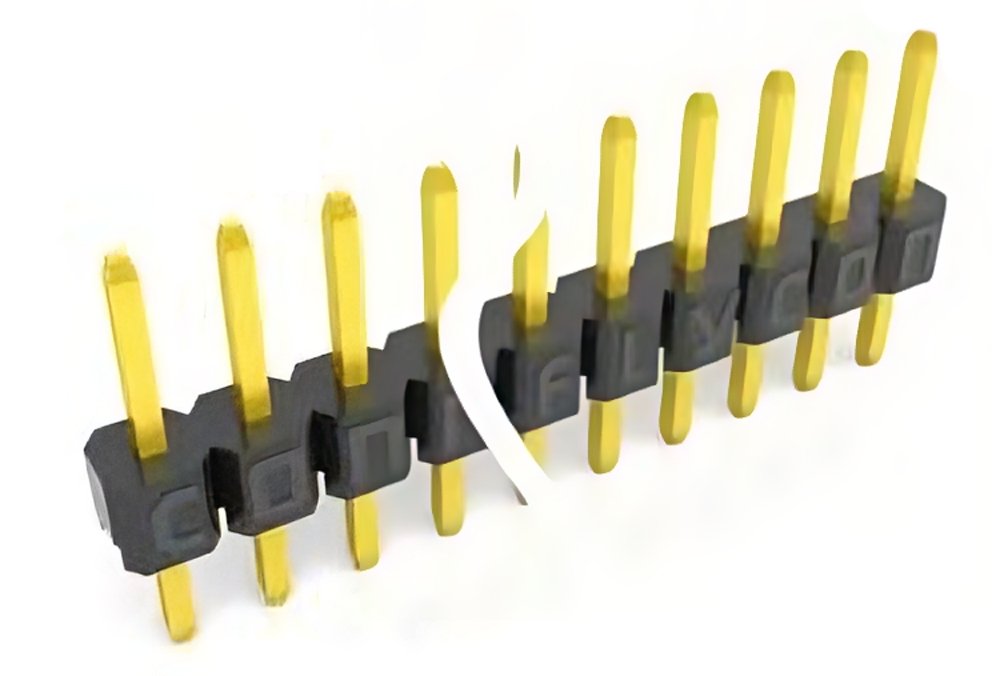

Разъем CONNFLY DS1021-1x27SF11 — это однорядная штыревая планка (тип PLS) с шагом контактов 2,54 мм. Модель имеет 27 выводов и предназначена для пайки на печатную плату (тип «штыри на плату»). Применяется в качестве ответной части для изолированных розеток (гнезд) или для соединения плат в электронных устройствах.
Технические характеристики
| Шаг | 2.54mm |
| Шаг | 2.54 мм |
| Размер вывода | 0.64mm square |
| Кол-во выводов | 27 |
| Кол-во рядов | 1 |
| Артикул | DS1021-1x27SF11 |
| Корпус | DIP-27 |
| Тип монтажа | Выводной |
| Тип монтажа | THT (Straight Type) |
| Ном. ток | 3A |
| Общая длина | N * 2.54 ± 0.5 mm (for N=27: 68.58 ± 0.5 mm) |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel (Full Gold Flash) |
| Материал контакта | Медный сплав |
| Диаметр отверстия PCB | 1.02mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | PBT, Black, UL94-V0 |
| Сопр. изоляции | 1000MΩ min |
| Overall length between pins | (N-1) * 2.54 ± 0.25 mm (for N=27: 66.04 ± 0.25 mm) |
| Кол-во контактов | 27 |
| Диэлектрическая прочность | 600V AC rms for 1 minute |
