Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату однорядные шаг 2.54мм / PLS-20 (DS1021-1x20SF11-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
37 782 шт.
Норм. уп.: 200
Цены поставщиков
Склад 14
В наличии:21 620 шт.
Срок поставки: до 7 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 6,14 |
Склад 39
В наличии:13 502 шт.
Срок поставки: до недели
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,87 |
| от 595 | 5,74 |
| от 992 | 5,10 |
| от 1 675 | 4,60 |
| от 2 778 | 4,26 |
Склад 13
В наличии:2 660 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 80 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,64 |
| от 200 | 7,51 |
| от 600 | 6,56 |
| от 1 000 | 5,83 |
| от 2 000 | 5,32 |
Описание

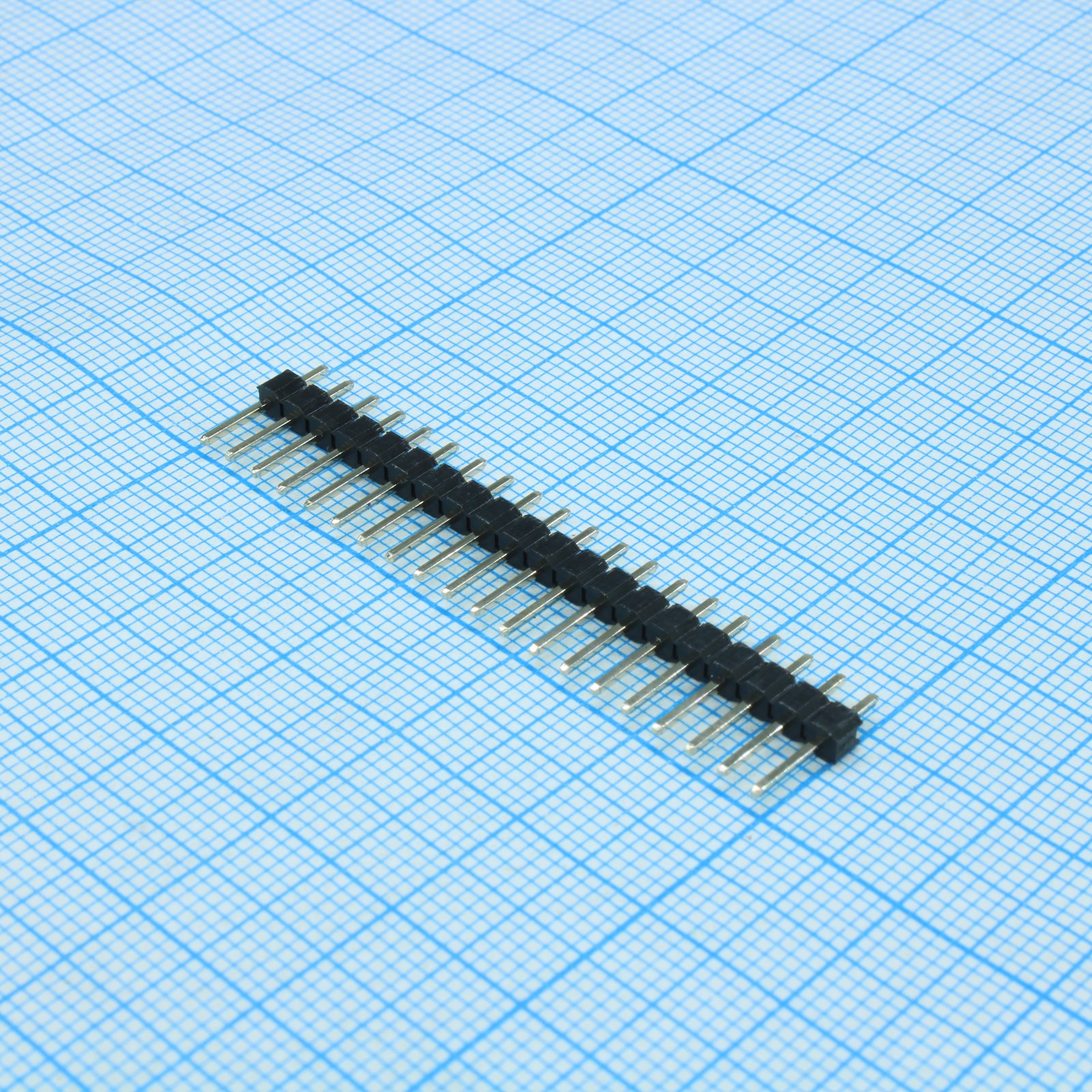

Разъем штыревой однорядный PLS-20 от CONNFLY (DS1021-1x20SF11-B) предназначен для монтажа на плату. Модель имеет 20 контактов и стандартный шаг 2.54 мм, что обеспечивает совместимость с большинством макетных плат и ответных частей. Применяется для создания надежных разъемных соединений в электронных устройствах, измерительной и вычислительной технике.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1021 |
| Шаг | 2.54 мм |
| Размер вывода | 0.64mm square |
| Описание | Single row pin header, pitch 2.54mm, 20 contacts |
| Выводы | сквозное отверстие |
| Корпус | DIP-20 |
| Код продукта | DS1021-1x20SF11-B |
| Тип монтажа | Выводной |
| Кол-во контактов | 20 |
| Тип монтажа | THT (Straight Type) |
| Ном. ток | 3A |
| Общая длина | 50.8mm ±0.5mm (N*2.54) |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel |
| Mounting option | Straight Type |
| Материал контакта | Медный сплав |
| Диаметр отверстия PCB | 1.02mm |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | PBT, Black, UL94-V0 |
| Класс горючести | UL94-V0 |
| Конфигурация контактов | 1x20 |
| Сопр. изоляции | 1000MΩ Min |
| Раб. температура | -40°C to +105°C |
| Center to center length | 48.26mm ±0.25mm ((N-1)*2.54) |
| Number of contacts available | 1x1 to 1x40 |
| Кол-во контактов | 20 |
| Диэлектрическая прочность | 600V AC(rms) for 1 minute |
