Разъемы / PLH PLS PLD штыри на плату шаг 2.54mm / штыри на плату однорядные шаг 2.54мм / PLS-01 (DS1021-1x1SF11-B)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
58 993 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 39
В наличии:36 647 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,07 |
| от 3 349 | 0,85 |
| от 5 423 | 0,73 |
| от 9 091 | 0,63 |
| от 15 152 | 0,57 |
Склад 13
В наличии:19 064 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 640 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,08 |
| от 1 394 | 0,84 |
| от 4 000 | 0,65 |
| от 6 000 | 0,53 |
| от 12 000 | 0,46 |
Склад 14
В наличии:3 282 шт.
Срок поставки: до 7 дн.
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 2 000 | 0,47 |
Описание

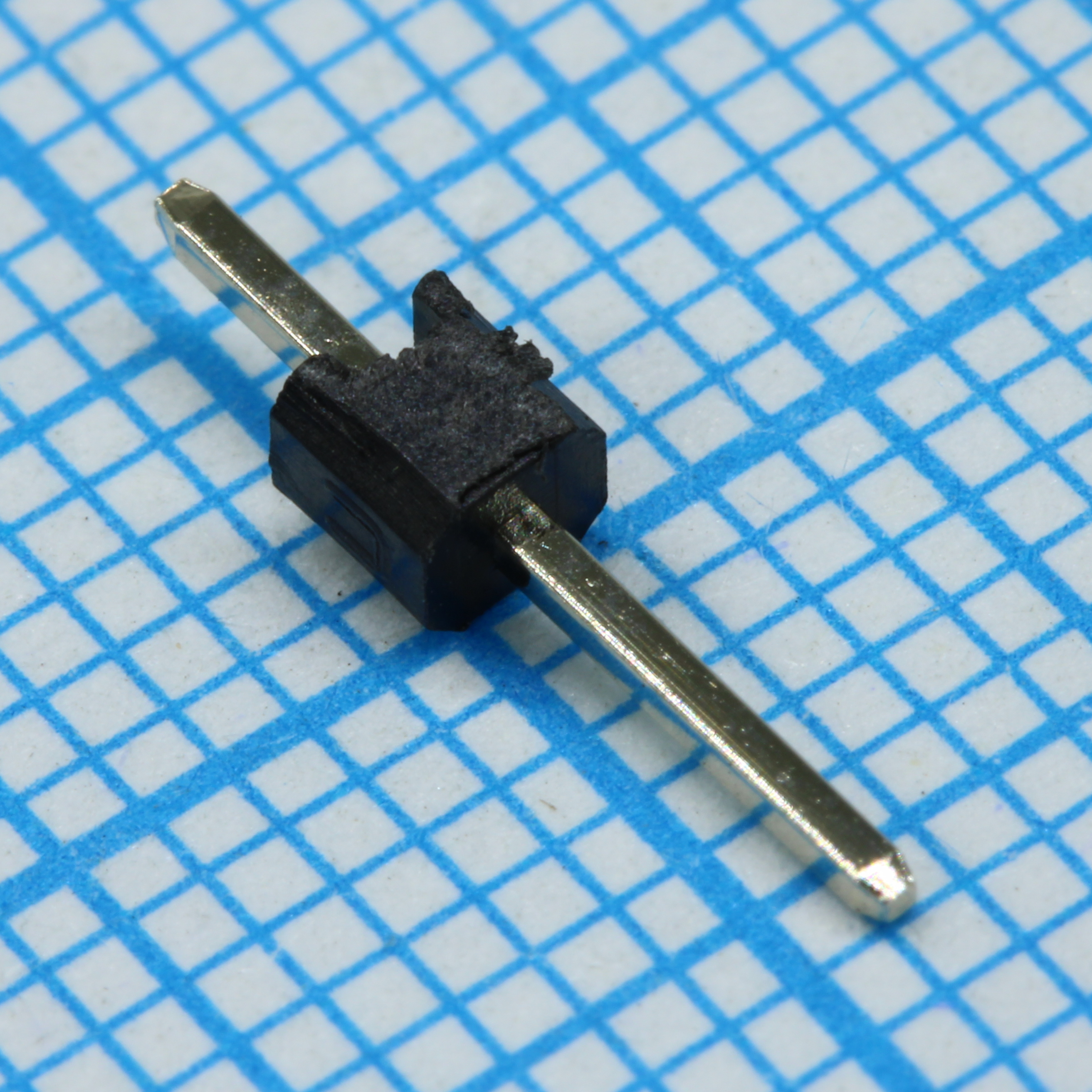

Разъем CONNFLY DS1021-1x1SF11-B — это однорядный штыревой соединитель (тип PLS) для монтажа на плату. Модель имеет стандартный шаг контактов 2,54 мм и рассчитана на одну позицию (1×1). Применяется в качестве надежного разъемного интерфейса для подключения сигнальных или питающих цепей в электронных устройствах.
Технические характеристики
| Серия | DS1021 |
| Шаг | 2.54 мм |
| Размер вывода | 0.64mm square |
| Шаг выводов | 2.54mm |
| Артикул | DS1021-1x1SF11-B |
| Корпус | DIP-1 |
| Тип монтажа | Выводной |
| Тип монтажа | THT |
| Ном. ток | 3A |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | Gold Plating Over Nickel |
| Материал контакта | Медный сплав |
| Insulator length | 2.54±0.1mm |
| Диаметр отверстия PCB | 1.02mm |
| Сопр. контакта | 20mΩ Max. |
| Материал изолятора | PBT, Black, UL94-V0 |
| Число контактов | 1 |
| Spacing between pins | (N-1)*2.54±0.25mm (for N=1: 0mm) |
| Сопр. изоляции | 1000MΩ Min. |
| Overall length tolerance | N*2.54±0.5mm (for N=1: 2.54±0.5mm) |
| Диап. раб. темп. | -40°C to +105°C |
| Кол-во контактов | 1 контакт |
| Диэлектрическая прочность | 600V AC rms for 1 minute |
