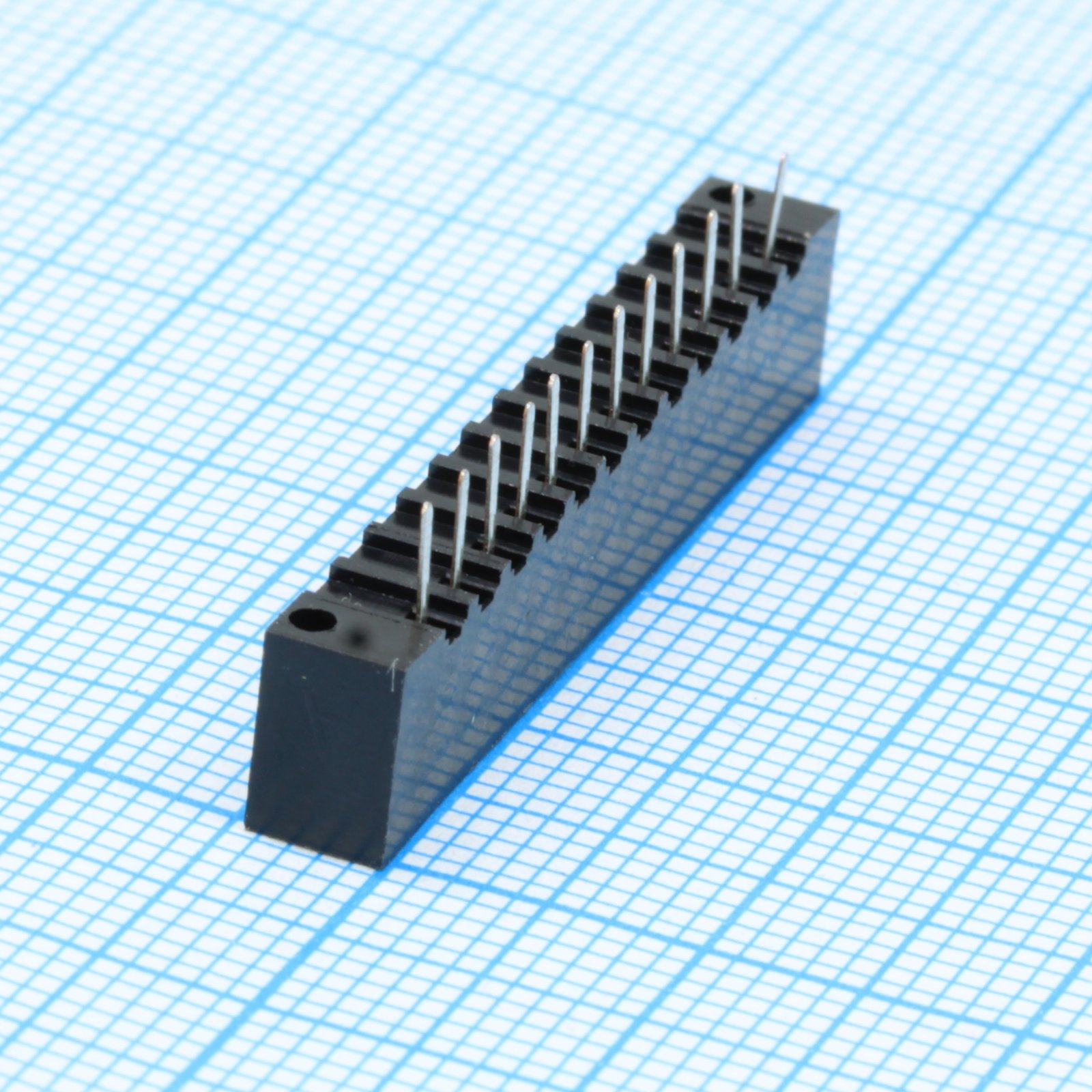

Разъемы / Для плоского шлейфа / шаг 2.54mm (FB тип) прямые / гнездо под сверхпл кабель на плату / FB-12 (DS1020-12ST1D)
У поставщика
ПроизводительCONNFLY
КатегорияРазъемы IDC
У поставщиков
3 339 шт.
Норм. уп.: 34
Цены поставщиков
Склад 14
В наличии:2 067 шт.
Срок поставки: до 7 дн.
Норм. уп.: 34
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 7,56 |
Склад 13
В наличии:678 шт
Срок поставки: до недели
Норм. уп.: 34
Минимальная партия: 58 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,91 |
| от 102 | 11,01 |
| от 170 | 10,10 |
| от 340 | 9,40 |
| от 680 | 9,06 |
Склад 39
В наличии:594 шт.
Срок поставки: до недели
Норм. уп.: 34
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,50 |
| от 427 | 8,05 |
| от 717 | 7,24 |
| от 1 204 | 6,59 |
| от 2 013 | 6,15 |
Описание
Разъем CONNFLY DS1020-12ST1D — это прямое гнездо (FB-тип) для подключения плоского шлейфа с шагом контактов 2.54 мм. Предназначен для монтажа на плату и работы со сверхплоским кабелем. Обеспечивает надежное соединение в 12 контактов, используется в электронных устройствах для передачи сигналов и питания.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1020 |
| Тип | IDC |
| Шаг | 2.54 мм |
| Тип монтажа | THT |
| Ширина корпуса | 33.50±0.2mm |
| Длина корпуса | 35.94±0.35mm |
| Тип контакта | Double side |
| Монтаж | Выводной |
| Contact width | 0.60±0.05mm |
| Тип монтажа | V/T (vertical through-hole) |
| Покрытие контакта | Tin |
| Pitch tolerance | 2.54±0.1mm |
| Материал контакта | Медный сплав |
| Contact thickness | 0.20±0.03mm |
| Диаметр отверстия PCB | 0.85mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | Thermoplastic UL94V-0 |
| Число контактов | 12 |
| Pcb layout tolerance | ±0.05mm |
| Сопр. изоляции | 1000MΩ min |
| Contact length between edges | 27.94±0.2mm |
| Кол-во контактов | 12 |
| Диэлектрическая прочность | AC 500V per minute |
