Разъемы / Для плоского шлейфа / шаг 2.54mm (FB тип) угловые / угловое гнездо под сверхпл кабель на плату / FB-08R (FFC-8R) (DS1020-08RT1D)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы FFC/FPC
У поставщиков
20 664 шт.
Норм. уп.: 46
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт5,80 ₽
Сумма266,80 ₽
В наличии6 487 шт
от 46 штюрлицам и ИП
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии11 047 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 6,92 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии3 130 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 8,69 ₽
46 шт · Склад 39 · 266,80 ₽
Описание

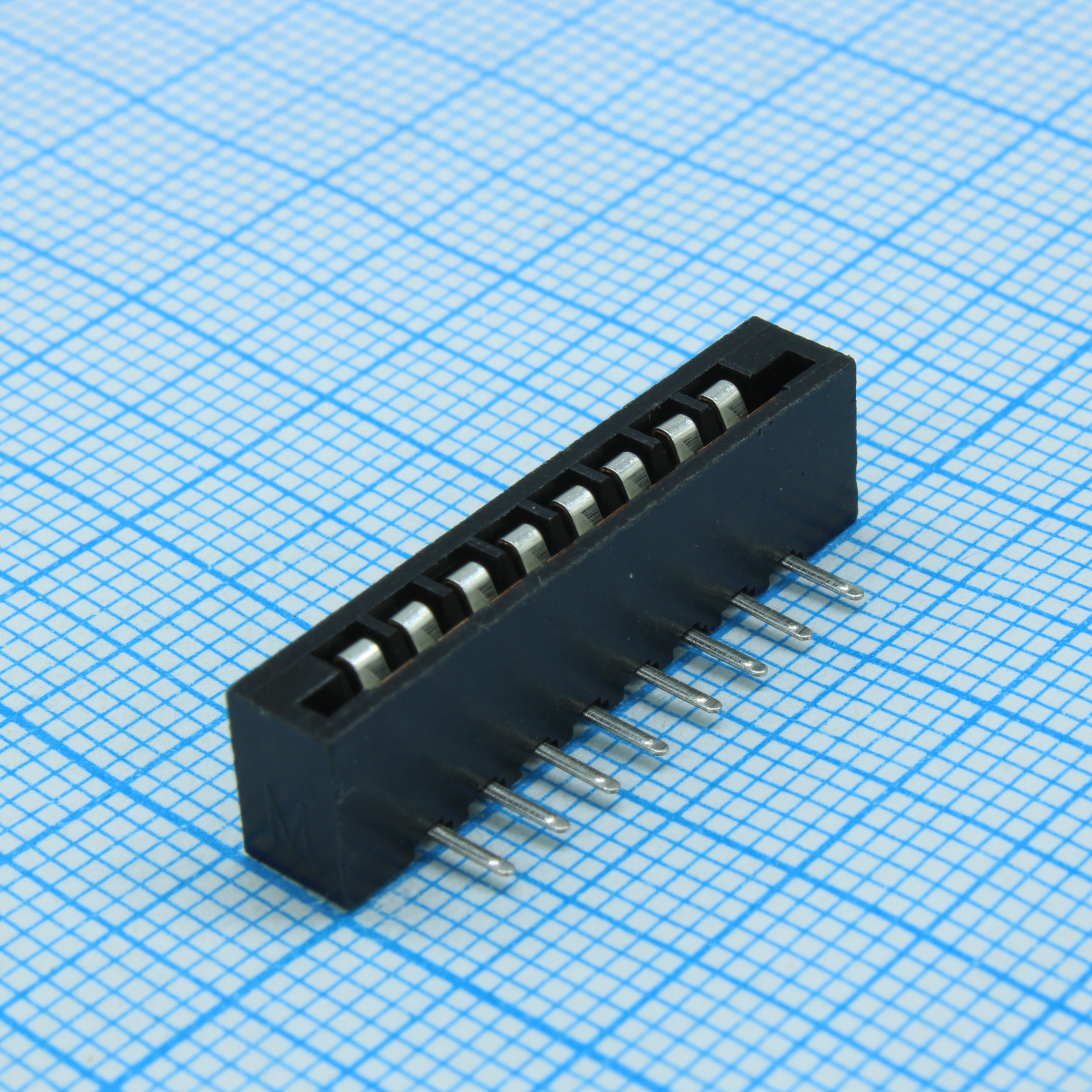

Разъем CONNFLY DS1020-08RT1D — это угловое гнездо (FB-тип) для подключения плоского шлейфа с шагом контактов 2.54 мм. Модель рассчитана на 8 контактов и предназначена для монтажа на плату под сверхплоский кабель. Угловая конструкция разъема обеспечивает удобное соединение в стесненных условиях внутри корпуса устройства. Компонент широко применяется в измерительной технике, блоках управления и промышленной автоматике для надежного межплатного соединения.
Технические характеристики
| Шаг | 2.54mm |
| Тип | FFC/FPC |
| Шаг | 1 мм |
| Тип монтажа | Выводной |
| Артикул | DS1020-08RT1D |
| Тип контакта | Double side (D) |
| Ширина контакта | 0.60 ± 0.05 mm |
| Тип разъема | FFC/FPC flat cable to board, right angle, double side contact |
| Покрытие контакта | Tin (T1) |
| Допуск шага | ±0.1mm |
| Материал контакта | Медный сплав |
| Толщина контактов | 0.20 ± 0.03 mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | Thermoplastic UL 94V-0 |
| Число контактов | 8 |
| Допуск топологии печатной платы | ±0.05mm |
| Сопр. изоляции | 1000MΩ min |
| Формула общей длины | (N-1)*2.54 + 8.00 ± 0.35 mm |
| Insulator length formula | (N-1)*2.54 + 5.56 ± 0.2 mm |
| Диапазон числа контактов | 02~27 |
| Overall length for 8 contacts | 25.78 ± 0.35 mm |
| Pcb recommended hole diameter | 0.85mm |
| Кол-во контактов | 8 контактов |
| Диэлектрическая прочность | AC 500V per minute |
| Insulator length for 8 contacts | 23.34 ± 0.2 mm |
| Mounting center spacing formula | (N-1)*2.54 ± 0.2 mm |
| Mounting center spacing for 8 contacts | 17.78 ± 0.2 mm |
