Разъемы / Для плоского шлейфа / шаг 2.54mm (FB тип) прямые / гнездо под сверхпл кабель на плату / FB-07 (DS1020-07ST1D)
У поставщика
ПроизводительCONNFLY
КатегорияРазъёмы FFC/FPC
У поставщиков
19 568 шт.
Норм. уп.: 52
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6,41 ₽
Сумма1 282,00 ₽
+ доплата 490,00 ₽
В наличии4 170 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 208 — 5,85 ₽ (−9%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии15 398 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 500 штюрлицам и ИП
продаётся от 500 штпри 500 — 3,91 ₽
Заказ со склада «Склад 13» с этой позицией — 1 282,00 ₽. До заказа без доплаты не хватает 16 018,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 1 282,00 ₽
Описание

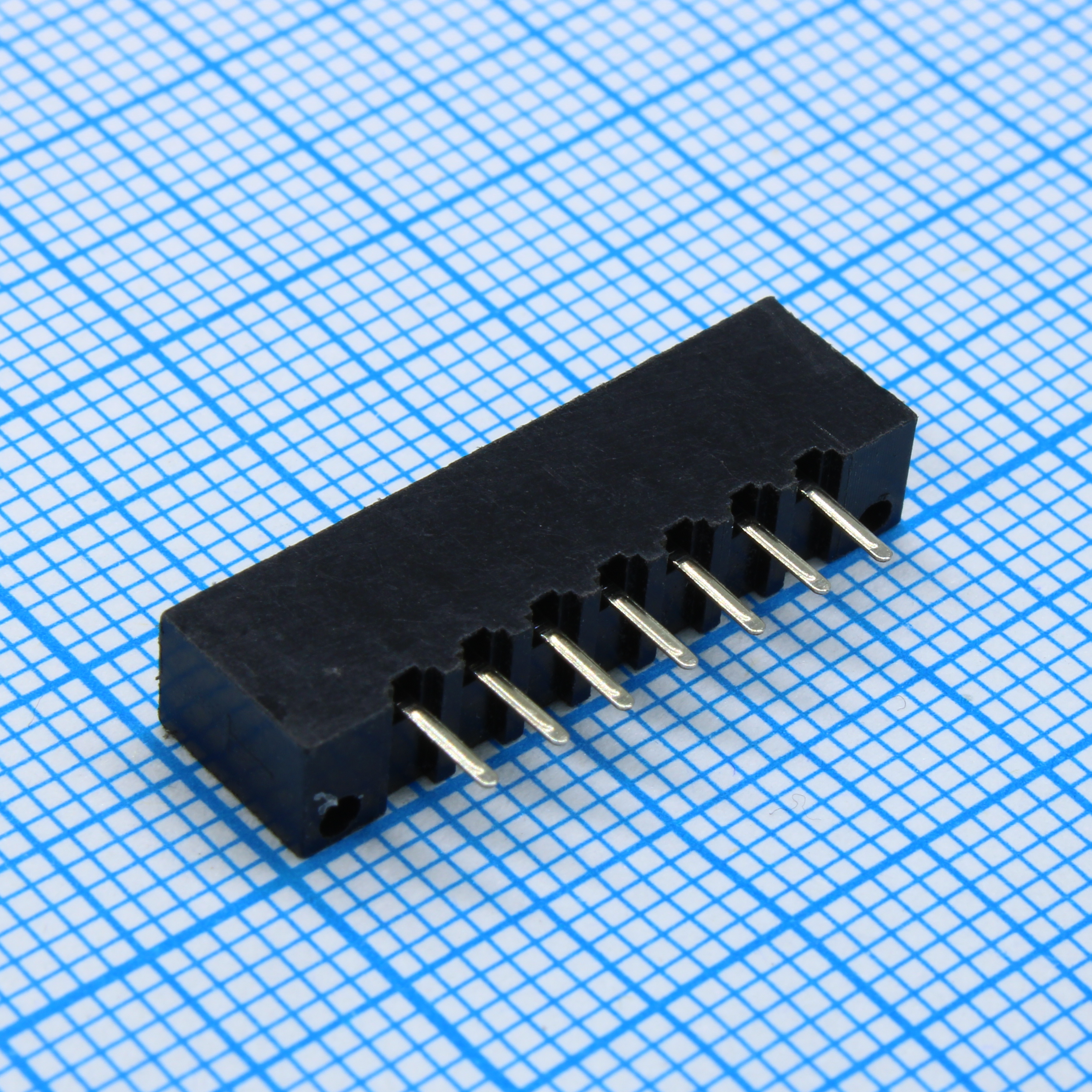

Разъем CONNFLY DS1020-07ST1D — это прямое гнездо (FB-тип) для подключения плоского шлейфа с шагом контактов 2.54 мм. Предназначено для монтажа на плату и работы со сверхплоским кабелем. Модель на 7 контактов обеспечивает надежное соединение в системах передачи данных и управления.
Технические характеристики
| Шаг | 2.54mm |
| Серия | DS1020 |
| Тип | FFC/FPC |
| Шаг | 1 мм |
| Шаг строк | 2.54±0.1mm |
| Тип контакта | Double side |
| Код продукта | DS1020-07ST1D |
| Тип монтажа | SMD |
| Ширина контакта | 0.60±0.05mm |
| Dimension alt | (N-1)*2.54+5.56±0.2 |
| Тип монтажа | THT |
| Тип разъема | V/T type |
| Покрытие контакта | Tin |
| Материал контакта | Медный сплав |
| Толщина контактов | 0.20±0.03mm |
| Формула размера | (N-1)*2.54+8.00±0.35 |
| Диаметр отверстия PCB | 0.85mm |
| Темп. диапазон | -40°C to +105°C |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | Thermoplastic (UL 94V-0) |
| Число контактов | 7 |
| Сопр. изоляции | 1000MΩ min |
| Кол-во контактов | 7 контактов |
| Диэлектрическая прочность | AC 500V per minute |
